在各类需要保持上下工作面平行度的工业设备、工装夹具以及民用支撑装置中,剪式连杆结构是应用范围极广的一类传动支撑单元,本次呈现的交叉铰接剪式连杆,核心作用就是在机构做伸缩、升降动作的全程,约束上下连接端的相对姿态,保证两端搭载的工件、台面始终保持平行状态,不会出现偏斜、卡滞的问题。从实际应用场景来看,这类结构常出现在小型升降工作台、检测工装的对位平台、物料输送的举升段、甚至是部分折叠式工装的支撑臂段,相比直线导轨搭配滑块的平行保持方案,剪式连杆的结构更紧凑,收拢状态下占用的安装空间更小,不需要预留长行程的导轨安装位,在空间受限的设备内部布局时优势十分明显。

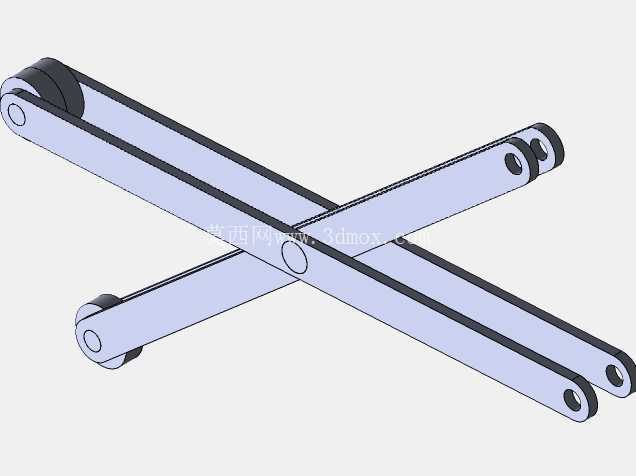

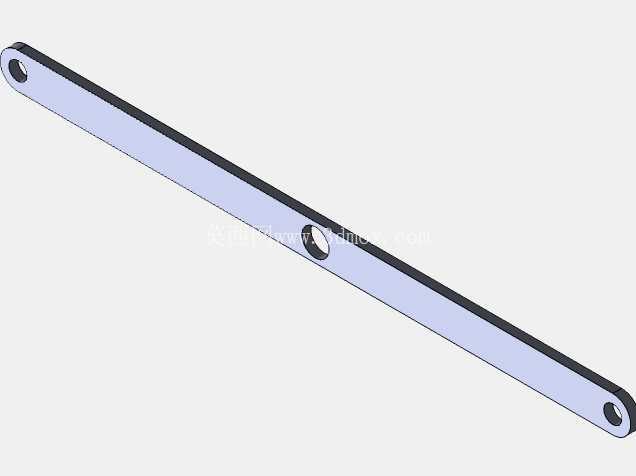

从功能特性上看,这套剪式连杆采用双组平行连杆片叠加的设计,中间铰接点采用销轴贯穿连接,两端的连接端分别设置铰接孔位,用于和上下安装座做可转动连接。动作过程中,当两端的铰接点距离发生变化时,两组连杆绕中间销轴做相对转动,整个机构的垂直高度随之改变,而上下两个安装端面的平行度由连杆的等长设计、铰接点的对称布局来保证,只要加工时保证各连杆的孔位间距一致、铰接孔的同轴度达标,整个行程范围内上下端面的平行度误差可以控制在很小的范围内,完全能满足常规工装、小型设备的平行度要求。和单组连杆的剪式结构相比,双片叠加的连杆设计能大幅提升结构的抗扭性能,承受偏载时不容易出现连杆侧向变形的问题,在单侧受力的工况下稳定性更好。
设计思路上,这套结构优先考虑了运动的顺滑性与结构的可靠性,所有铰接位置都预留了标准销轴的安装间隙,连杆的边缘做了倒圆角处理,避免动作过程中出现锐角剐蹭的问题。连杆主体采用等厚度的板材加工,孔位均为同轴等径设计,加工工艺性好,不需要复杂的成型工序,常规的板材切割、钻孔工序就能完成零件加工,适合批量生产时控制制造成本。中间铰接点的位置设置在连杆的中点位置,这样的布局能让上下两端的运动行程完全对称,升降过程中上下端面的水平偏移量最小,不需要额外增加导向结构就能保证运动轨迹的稳定,对于很多不需要高精度导向、只需要平行支撑的场景来说,可以省去配套的导轨滑块组件,进一步简化整体设备的结构。

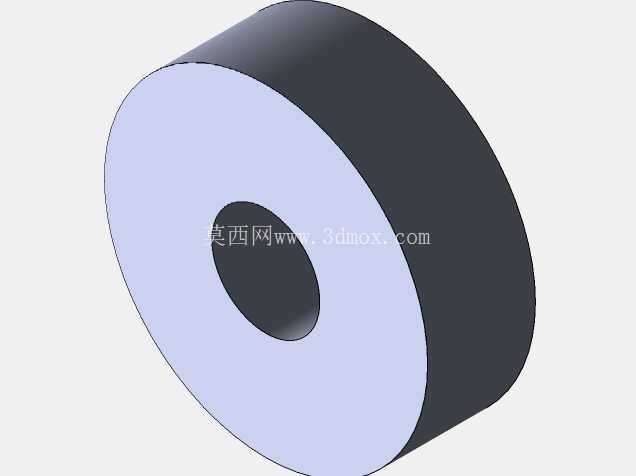

从安装边界来看,这套剪式连杆收拢状态下的整体厚度仅为两片连杆叠加的厚度加上两端铰接轴的突出尺寸,展开时的最大高度由连杆的总长度决定,设计选型时可以根据实际需要的升降行程调整连杆的长度参数,不需要改动整体的铰接布局逻辑。安装时需要注意,上下两端的铰接座安装面必须保持初始平行,铰接轴的轴线要保证同轴,否则会在运动过程中出现卡滞,甚至造成连杆的弯曲变形。两端的铰接孔可以根据实际负载情况选配不同直径的销轴,负载较大的场景可以搭配铜套或者滚针轴承来降低铰接位置的磨损,提升结构的使用寿命;轻载场景下直接采用销轴配合间隙配合的孔位即可满足使用要求,不需要额外增加耐磨件,进一步压缩成本。
在实际设备集成时,这套剪式连杆通常会搭配驱动单元使用,常见的驱动方式有气缸推动、丝杆传动、手动螺旋驱动等,驱动端的作用点可以设置在端部的铰接点上,也可以设置在连杆的中间位置,根据实际的安装空间和驱动力需求灵活选择。需要注意的是,驱动端的施力方向要和连杆的运动平面保持一致,避免产生侧向力造成铰接点的偏磨。另外,这套结构本身不具备自锁功能,在垂直方向承载的场景下使用时,需要搭配带自锁功能的驱动单元,或者额外增加锁止结构,防止负载作用下机构自动收拢造成安全隐患。对于需要多组剪式连杆同步动作的大尺寸台面,可以将多组连杆通过同步轴连接,保证各组连杆的动作角度一致,避免台面出现倾斜。
