船用圆筒式海箱进水过滤滤网结构

在船舶海水管路系统的设计环节中，海箱入口的过滤部件是保障后续冷却、消防、压载等系统稳定运行的第一道防线，本次呈现的筒式滤网结构，正是针对船舶海底门海箱的工况特点完成的结构设计。不同于工业管路中常见的压力管路过滤器，这类安装在海箱内部的吸入式滤网，需要兼顾通流面积、抗杂物堵塞能力、安装便捷性以及日常清理的便利性，很多初入行的设计人员在做这类部件时，容易照搬工业过滤器的参数，忽略船舶航行时海水中夹带的海藻、塑料袋、海洋浮游生物、碎冰甚至小型漂浮杂物的影响，导致滤网在实际使用中很快出现通流不足，引发海水泵吸空、冷却系统流量不够触发主机高温报警等问题。

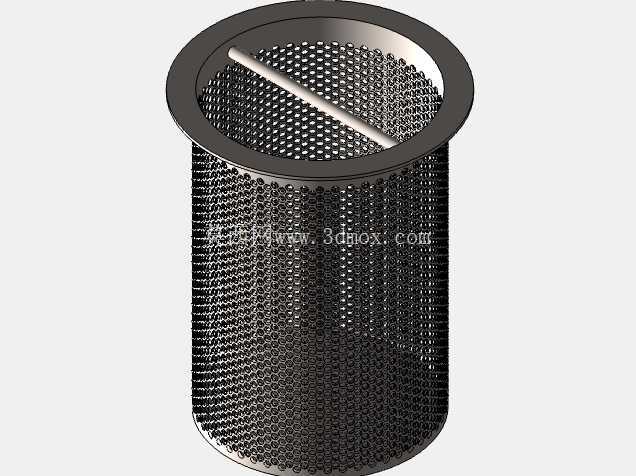

从结构本身来看，该滤网采用整体圆筒式编织网结构，顶部设置外翻式安装法兰边，这个法兰边的设计并非随意设定，其外径尺寸刚好匹配海箱内部预设的安装台阶，安装时直接将滤网整体放入海箱的滤器腔室，法兰边搭在台阶上即可完成定位，不需要额外的紧固件连接，船员在日常进港停泊清理滤网时，只需要打开海箱的检修盖，提住滤网顶部的横向提杆就能直接把整个滤网抽出，不需要拆卸任何管路连接件，大幅缩短了清理维护的时间，要知道船舶在港停泊的时间成本极高，这类维护细节的设计直接影响船舶的运营效率。

滤网本体采用不锈钢编织网卷制焊接而成，网孔的规格选择经过通流能力校核，在保证拦截大于设定尺寸杂物的前提下，尽可能提升开孔率，降低海水通过时的阻力，避免出现吸入阻力过大导致的泵气蚀问题。圆筒形的结构相比平板式滤网，在相同安装空间内能够提供更大的有效过滤面积，同等通流量下网面的实际过流流速更低，杂物不容易在网面形成致密的堵塞层，即使出现部分网孔被杂物覆盖，剩余的通流面积也能满足单台海水泵的最大流量需求，给船员留出足够的清理窗口期。顶部的横向提杆采用圆钢弯折后焊接在法兰内侧，位置避开法兰的密封贴合面，既不会影响滤网安装后的密封性能，又能提供足够的提拉受力点，即使滤网表面挂满海洋附着物，也能顺利将滤网从腔室中提出。

尺寸边界上，该滤网的有效过滤段外径为200mm，整体有效过滤高度为300mm，顶部法兰边的外径比筒体大出一个台阶宽度，刚好适配常规中小型船舶的辅机海水泵入口海箱安装位，安装时不需要对原有海箱结构做额外改造，直接替换同规格的老旧滤网即可。在设计过程中，特意对滤网的焊缝位置做了打磨处理，避免尖锐的焊缝边角刮伤检修人员的手部，同时网体与法兰、提杆的连接位置采用满焊工艺，避免长期受海水冲击出现焊缝开裂、网体脱落的问题，要知道船舶在大风浪航行时，海箱内的海水是存在剧烈晃荡的，如果焊接强度不足，滤网很容易被水流冲脱，导致杂物直接进入海水管路，堵塞后续的冷却器、阀门甚至泵体流道，造成严重的设备故障。

从实际应用场景来看，这类滤网除了用在船舶海箱的入口位置，也可以适配在其他开式取水的管路入口，比如沿海工厂的海水取水泵站、水产养殖的取水口等场景，只要安装空间的尺寸匹配，都能发挥良好的粗过滤作用。不同于带反冲洗功能的全自动滤器，这种结构简单的筒式滤网没有运动部件，不存在卡滞、失效的风险，可靠性极高，完全适应海上高盐、高湿、杂物多的恶劣工况，即使出现网面破损的情况，也可以直接更换网体，维护成本极低。很多设计人员在做这类部件的三维建模时，容易忽略网孔的实际排布对通流面积的影响，要么把网孔建得过于密集导致模型文件过大，要么网孔间距不合理导致计算出来的通流面积和实际不符，在建模过程中需要先根据所选编织网的实际参数，计算出单位面积的开孔率，再对应调整网孔的尺寸和排布，保证模型反映的结构参数和实际产品一致，为后续的流场仿真、安装干涉检查提供准确的模型依据。另外，顶部法兰的厚度也经过强度校核，在提起挂满杂物和积水的滤网时，法兰边不会出现弯折变形，保证滤网能够顺利从安装腔室中提出，不会因为法兰变形卡在腔室内部，增加维护难度。
