M20规格六角头螺栓配套螺母结构

在各类机械装配、钢结构搭建、设备运维场景里，螺纹紧固件是最基础也最核心的连接单元，这套M20规格的六角头螺栓与配套螺母，覆盖了多数中等载荷连接工位的使用需求。从实际应用来看，这类紧固件常出现在机床床身拼接、工装夹具装夹、输送线机架组装、重型设备地脚固定等场景，承担被连接件之间的锁紧、定位、载荷传递作用，需要同时承受轴向的预紧拉力、横向的剪切力，部分振动工况下还要具备可靠的防松性能。

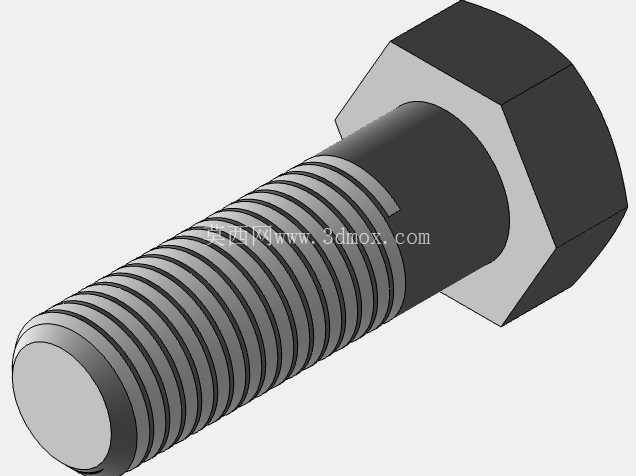

设计这套结构时，首先遵循普通螺纹的基本牙型规范，螺纹大径控制在20mm的公差范围内，螺距选用常规粗牙规格，保证通用互换性，不需要定制专用攻丝、套丝工具，现场运维时普通的M20螺纹规就能完成合格性校验。螺栓头部采用标准外六角结构，对边尺寸符合通用扳手的作业空间要求，不管是使用活动扳手、套筒还是气动拧紧工具，都能找到稳定的受力面，不会因为头部结构特殊导致现场装配无适配工具。螺栓杆部的螺纹段长度做了合理分配，靠近头部的位置预留了一段无螺纹的光杆段，当被连接件总厚度小于光杆段长度时，光杆部分可以直接穿入被连接件的安装孔，避免螺纹段承受剪切载荷，提升连接的抗剪强度——这一点在有横向冲击载荷的工位上尤为重要，很多现场连接失效的案例，都是因为螺纹段直接处于剪切面，牙型受力后发生崩裂导致连接松脱。

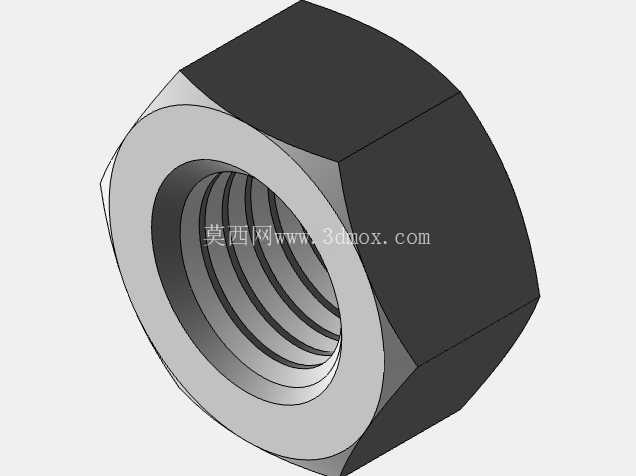

配套的螺母采用标准六角厚螺母结构，内螺纹和螺栓外螺纹的公差带做了适配，保证手动旋合时无卡滞，拧紧后螺纹副的接触牙数不少于8牙，让轴向预紧力可以均匀分布在各圈螺纹上，避免前几牙受力过大出现滑牙。螺母的端面做了平整加工，和被连接件或者垫片接触时可以保证足够的接触面积，不会因为端面倾斜导致预紧力偏斜，出现局部应力集中。

从安装边界来看，这套紧固件适配的被连接件安装孔直径建议控制在21-22mm之间，孔位的同轴度偏差不能超过0.5mm，否则穿装时会出现卡滞，强行拧紧还会导致螺栓杆部受弯，降低承载能力。装配时的预紧力矩需要根据被连接件的材质调整，如果是连接钢制构件，预紧力矩可以控制在对应强度等级的推荐值区间，如果是连接铝合金、工程塑料等软质构件，需要在螺母和螺栓头下加装平垫片增大接触面积，避免预紧力压溃被连接件表面。

建模过程中，螺纹部分做了符合工程实际的简化处理，没有做全细节的牙型扫描，而是采用装饰螺纹线加关键牙型特征的方式，既保证工程图输出时的标注准确性，也能在装配仿真时正确识别螺纹配合关系，不会因为螺纹牙型的细节过多导致装配体文件过大，影响整体装配的运行效率。螺栓头部和杆部的过渡位置做了标准的圆角处理，避免直角过渡带来的应力集中，这一细节直接决定了螺栓在交变载荷下的疲劳寿命，很多自制非标准螺栓容易在头杆结合位置断裂，就是因为过渡圆角过小，应力集中系数过高导致的。

在实际选型时，这套M20规格的紧固件可以根据使用场景的载荷等级、腐蚀环境选择对应的材质和表面处理，普通工况下选用8.8级碳钢发黑处理即可，户外或者有腐蚀的工况可以选用镀锌钝化或者不锈钢材质，不同材质的模型只需要调整材质参数，不需要改动整体结构尺寸，就能适配不同的使用需求。整个结构没有特殊的异形结构，所有尺寸都符合通用紧固件的标准规范，不管是直接用于装配体的标准件调用，还是用于紧固件的生产加工参考，都能直接对接实际生产流程，不需要额外做尺寸转换。
