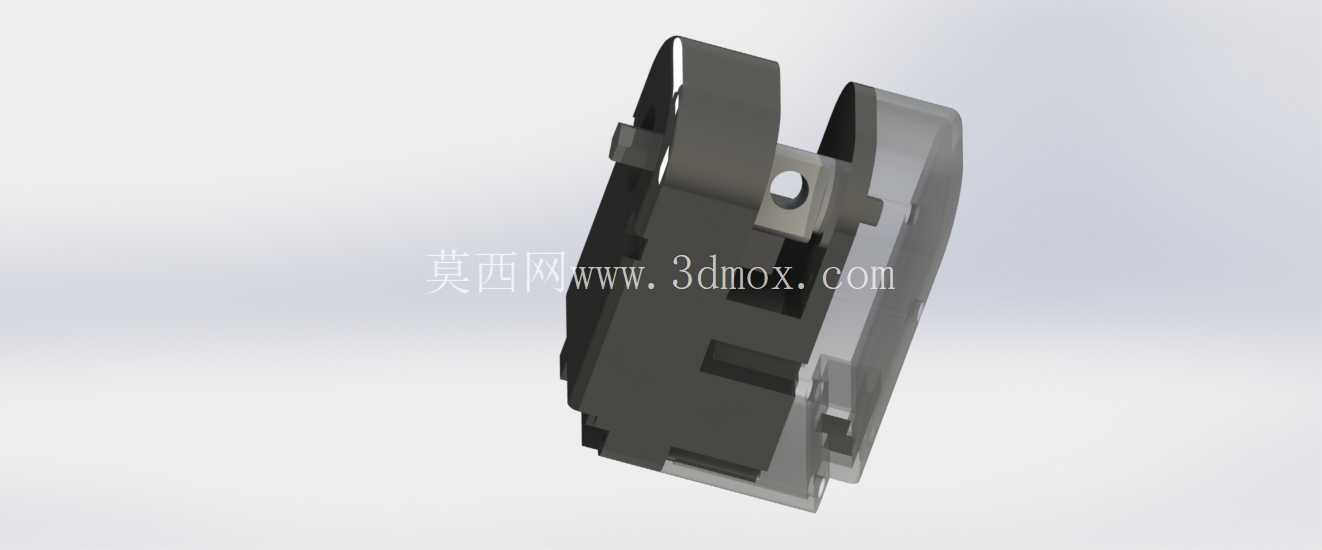

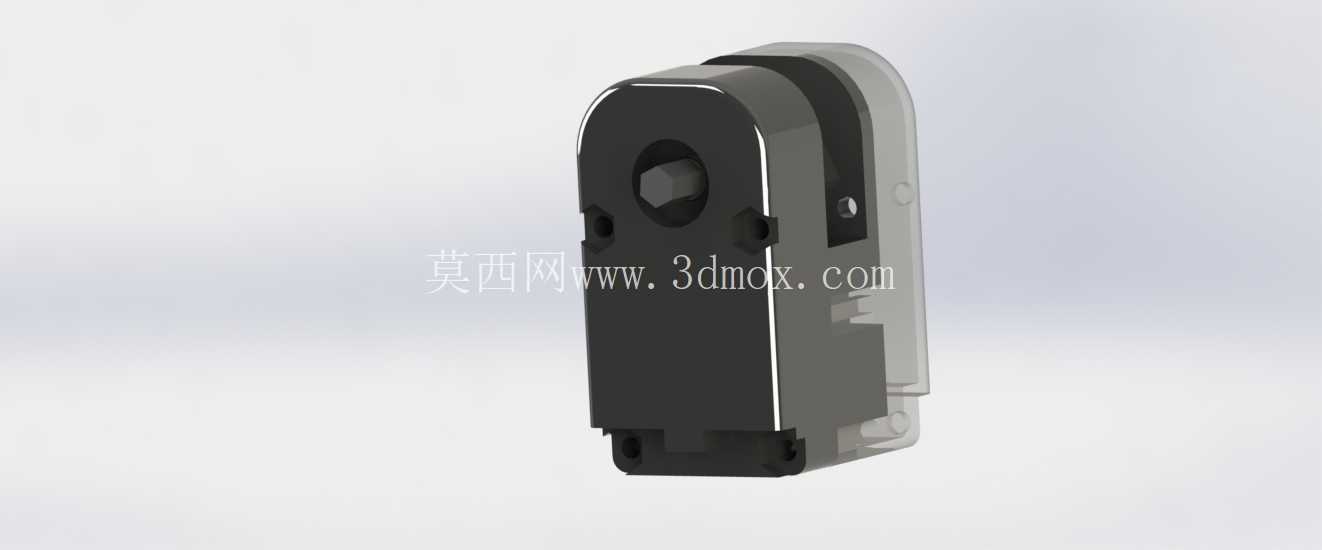

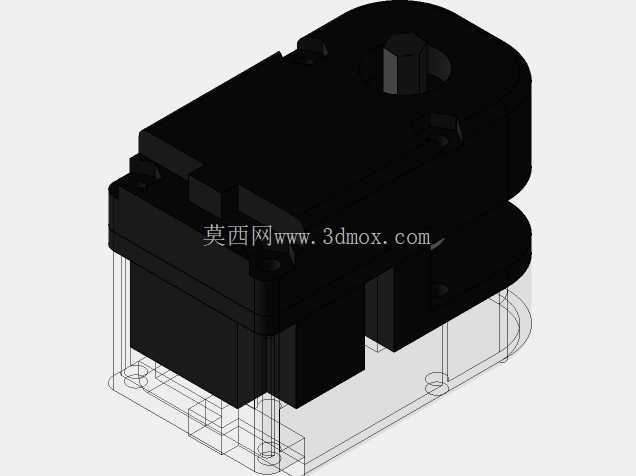

人形机器人用SAM-3智能伺服搭建组件

　　在双足人形机器人的关节驱动方案选型中，小型集成化伺服搭建组件一直是结构工程师做原型验证阶段的核心选型部件，这类部件直接决定了整机关节的控制精度、负载能力与装配冗余度，本次涉及的SAM-3伺服搭建组件，就是面向小型教育、科研类人形机器人开发的集成化关节驱动载体。从实际应用场景来看，这类伺服搭建组件主要适配身高在30-50cm区间的小型人形机器人，可覆盖从桌面级科研原型、青少年机器人竞赛参赛设备到小型展示类人形机器人的关节驱动需求，尤其适合需要快速搭建多自由度关节构型的开发场景，无需工程师单独设计舵机安装支架、走线槽位与关节限位结构，可大幅缩短原型机的开发周期。从设备实际用途出发，该组件作为关节驱动的集成载体，可直接承载伺服电机本体，同时作为机器人肢体连杆之间的连接结构，传递伺服输出的扭矩，实现关节的俯仰、偏转动作，单组件对应一个转动自由度，16个同规格组件即可组合出具备头部、双臂、双腿、腰部转动能力的完整人形机器人构型，配合外部动作捕捉设备与控制程序，可实现人体动作的实时映射复刻，完成行走、摆臂、转身等基础人形动作。

　　从产品功能特性来看，该组件采用分体式卡扣结构设计，主体分为伺服固定舱与外接连接端两个部分，伺服固定舱做了内凹式限位槽，可直接卡入对应规格的伺服电机，无需额外螺丝固定即可限制电机的周向与轴向窜动，舱体侧壁预留了走线缺口，伺服电机的连接线可从缺口处引出，沿肢体连杆内部走线，避免机器人动作过程中线材被关节夹损或拉扯断裂；外接连接端做了带通孔的凸耳结构，可通过销轴与相邻的肢体连杆或另一组伺服组件连接，凸耳处的通孔公差控制在H7级别，与标准销轴配合时间隙极小，可有效降低关节转动过程中的回程间隙，提升动作控制精度。

　　从产品设计思路来看，该组件在开发阶段优先考虑了原型搭建的便捷性，摒弃了传统金属支架需要多颗螺丝锁紧、反复调整安装位置的繁琐流程，整体采用工程塑料注塑成型的工艺路线，在保证结构强度足够承载小型伺服输出扭矩的前提下，尽可能压缩组件自身重量，降低机器人肢体的转动惯量，减少伺服电机的负载余量消耗；同时组件做了对称化设计，左右肢体的同位置关节可通用同一套组件，无需单独区分左右件，可减少开发阶段的物料种类，降低BOM管理难度。

　　从外形尺寸与安装边界来看，该组件整体为类矩形舱体结构，伺服固定舱的内部型腔尺寸完全匹配对应规格伺服的外形尺寸，安装时只需将伺服沿舱体开口方向推入即可完成定位，舱体端部的连接凸耳中心距与相邻连杆的安装孔位完全匹配，安装后关节的转动中心与伺服输出轴的中心完全重合，不会出现偏心导致的转动卡滞问题；组件的转动边界做了机械限位结构，关节转动角度被限制在-90°到+90°区间，避免软件限位失效时关节过转导致的结构损坏或线材扯断，安装时只需注意相邻连杆的干涉边界，在组件的转动行程范围内无突出结构，不会出现运动干涉问题。在实际装配过程中，这类集成化伺服搭建组件可帮助结构工程师省去支架设计、加工、调试的环节，直接将伺服装入组件后即可完成单关节的装配，多关节组合时只需通过标准销轴连接即可快速搭建出完整的机器人肢体构型，对于需要快速验证动作逻辑、控制算法的开发场景来说，这类组件的适配性远高于自行设计的定制化支架，同时标准化的接口也方便后续更换不同扭矩规格的伺服，无需重新修改连杆结构。
