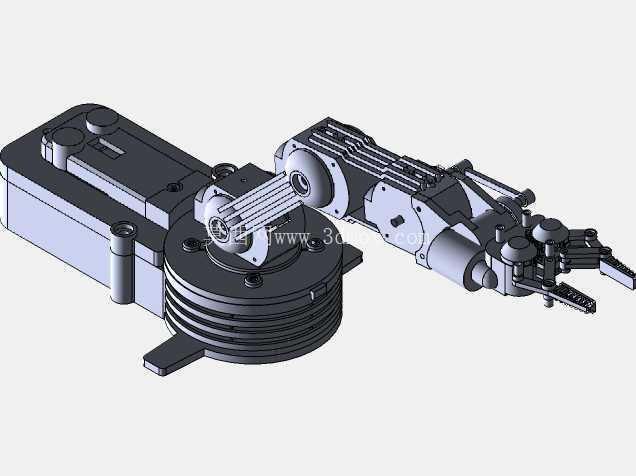

多自由度关节型机械臂练习设计结构

　　大臂部分采用了箱式拼接的结构设计，侧壁预留的走线槽可将驱动电机的动力线、末端传感器的信号线完全内置，避免机械臂运动过程中管线与周边设备发生剐蹭，大臂与基座的铰接位置做了双轴承支撑设计，可抵消大臂伸展状态下产生的倾覆力矩，减少关节处的传动间隙，提升末端定位的重复精度。肘部关节采用了交叉滚子轴承的承载方案，可同时承受径向、轴向以及倾覆方向的复合载荷，小臂部分的连杆采用了等强度的结构设计，在保证结构刚性的前提下尽可能削减了非受力区域的材料厚度，降低运动部件的整体惯量，提升关节启停阶段的响应速度。这款多关节机械臂的设计练习，核心围绕小型工位上下料、轻载物料转运的实际场景展开，在结构搭建阶段优先考虑了桌面级安装的适配性，基座部分采用圆盘式回转支撑结构，底部预留的两个安装支脚可直接通过螺栓固定在型材工作台面，安装孔位按照常规工业铝型材的槽距做了匹配，不需要额外加工转接板就能完成固定，回转基座内部预留了谐波减速器的安装空间，可根据负载需求适配不同减速比的传动部件，满足360度全周回转的工位覆盖需求。

　　末端执行器采用了平行夹爪的结构形式，夹指部分做了可更换的快拆设计，可根据待抓取物料的外形更换V型块、平垫或者定制仿形夹指，夹爪的驱动部分预留了气动手指或者微型电动推杆的安装位，可根据现场的动力源条件灵活选择驱动方式。在设计过程中，各关节的运动行程都做了机械硬限位设计，避免软件限位失效时机械臂运动超程造成设备碰撞，各铰接处的密封槽可适配防尘密封圈，适配多尘的车间作业环境，所有外露的紧固件都采用了内六角圆柱头螺钉，保证外观平整无突出结构，减少运动过程中的勾挂风险。

　　从传动链路来看，各关节的驱动电机都布置在靠近回转基座的位置，通过同步带或者连杆机构将动力传递到远端关节，尽可能降低小臂、腕部的运动重量，这种偏置式的驱动布局能有效提升机械臂的有效负载能力，在同等驱动功率下获得更大的工作半径。腕部结构设计了两个正交的旋转自由度，可实现末端夹爪的俯仰与回转动作，满足不同姿态的物料取放需求，腕部的末端法兰按照标准的ISO 9409-1-40-4-M6接口尺寸设计，可直接适配市面上常规的末端执行器，不需要额外加工转接法兰。

　　整个结构的装配过程完全按照实际工业设备的装配流程做了干涉检查，所有运动部件在全行程范围内都不存在结构干涉，各轴承位、配合面的公差都按照精密机械装配的要求做了预留，可直接导出工程图用于实际加工生产，对于刚接触工业机器人结构设计的从业者来说，这款结构可以清晰展示多关节机械臂的传动布局、关节支撑、安装适配等核心设计要点，也可作为小型教学实训设备的结构原型，用于演示机械臂的运动学原理、点位控制逻辑等内容，在3C电子装配、实验室样本转运、小型机床上下料等轻载作业场景下，只需要匹配对应的驱动元件与控制系统，就能直接投入实际使用。
