103450规格2000mAh锂聚合物电芯结构

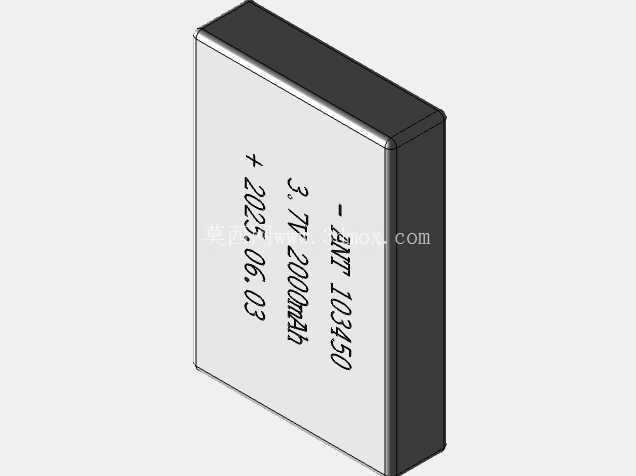

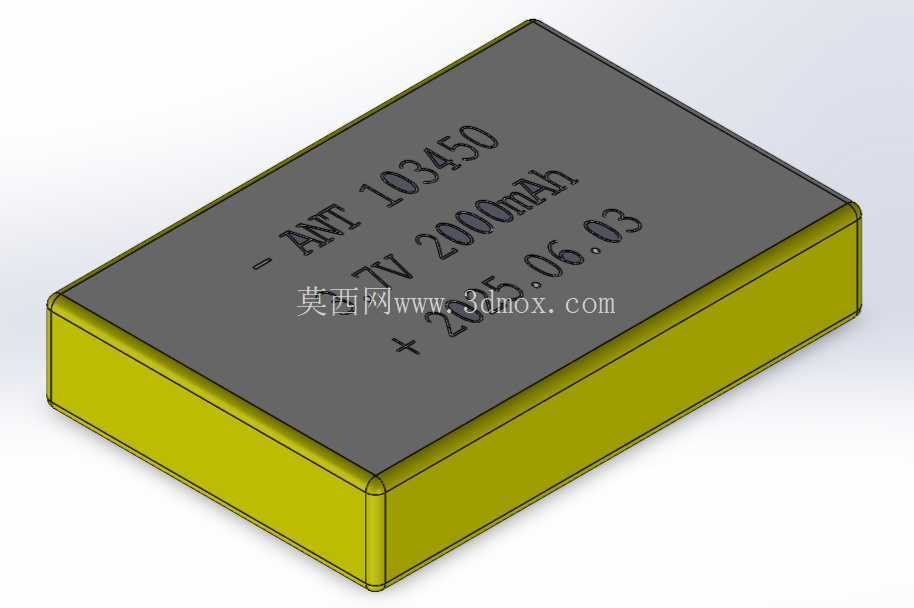

　　做结构设计时不能只看电芯标称的外形参数，要考虑到电芯表面封装膜的公差余量、极耳引出的弯折空间，还有后期贴附缓冲泡棉、绝缘胶带的厚度预留，这个三维结构完整还原了电芯的边角R角弧度、极耳的引出位置与宽度，能直接导入装配体做干涉检查，避免后期开模后出现电芯装不进、极耳弯折触碰主板元器件的问题。很多新手工程师做堆叠时容易忽略电芯的膨胀余量，锂聚合物电芯在充放电循环过程中会有轻微的厚度膨胀，所以安装仓的内壁和电芯表面之间必须预留0.3到0.5mm的间隙，同时不能用刚性结构完全卡死电芯四周，要留出一定的形变空间，不然循环几十次之后就会出现电芯被挤压鼓包、甚至顶坏外壳和屏幕的问题。在消费电子、小型便携设备的结构开发流程中，供电单元的空间适配是结构工程师绕不开的核心环节，这款103450规格的锂聚合物电芯，是目前便携数码、小型智能硬件领域应用极广的供电选型，很多手持检测设备、便携通讯终端、小型户外数码配件的结构堆叠阶段，都会优先参考该规格电芯的实体尺寸做安装位预留。从实际选型角度看，这类软包锂聚合物电芯没有硬壳电芯的金属封装冗余厚度，空间利用率比同容量钢壳、铝壳电芯高出15%左右，对于内部空间寸土寸金的便携设备来说，这个优势足以决定整机的厚度控制上限。

　　这款电芯的额定容量为2000mAh，标称电压3.7V，刚好能覆盖大部分低功耗便携设备的续航需求，不需要多颗电芯串并联，省去了保护板排布、电芯固定支架的额外设计工作，单颗电芯的安装固定只需要在仓体内贴两道耐高温双面胶，或者用薄型绝缘压片固定两端即可，不需要复杂的固定结构。从外形尺寸来看，103450的命名对应厚度10mm、宽度34mm、长度50mm，这个尺寸比例非常适合做长条形的手持设备内置供电，比如对讲机、手持条码扫描器、便携录音设备这类产品，把电芯沿着设备长度方向排布，刚好能平衡整机的重量分布，不会出现头重脚轻的握持感问题。

　　做三维建模的时候，这类软包电芯的边角处理要格外注意，不能做成尖锐直角，实际生产中软包电芯的封装边都是热压封边，四个边角都有自然的圆弧过渡，如果模型里做成直角，导入装配体做静态干涉检查的时候会出现误报，也不符合实际物料的真实形态。另外极耳的位置设计也很关键，这款电芯的正负极极耳从同一端短边引出，在做主板堆叠的时候可以把供电接口放在靠近电芯极耳的一端，缩短供电走线的长度，减少线损，同时也避免走线横跨电芯表面，被电芯膨胀挤压造成绝缘层破损的风险。在做整机可靠性测试的时候，这类电芯的安装位还要考虑跌落冲击的防护，在电芯和外壳之间预留的间隙里填充1mm厚的PORON泡棉，既能吸收跌落时的冲击能量，也能弥补电芯和仓体之间的尺寸公差，避免电芯在仓体内晃动。很多通讯类便携设备因为要兼顾射频性能，外壳不能做全金属屏蔽，所以电芯的位置还要远离天线区域，这款电芯的尺寸刚好可以放在设备下半部分，和上端的天线模组保持足够的安全距离，不会因为电芯的金属层影响天线的信号收发性能。

　　对于结构工程师来说，拿到准确的电芯三维模型比看二维规格书效率高很多，二维规格书往往只标注核心的长宽高尺寸，对于边角弧度、极耳的具体引出位置、封边的宽度这些细节不会标注得特别详细，直接用准确的三维模型做堆叠，能减少后期打样阶段的适配问题，避免因为电芯尺寸不符反复修改模具，大幅缩短产品的开发周期。在做小型储能配件、穿戴设备扩展配件的开发时，这款电芯的规格也非常通用，市面上同规格的电芯供应链非常成熟，不同厂商的同型号电芯尺寸公差都能控制在0.2mm以内，只要按照这个模型的尺寸做安装仓设计，后期切换供应链厂商也不需要修改结构，能有效降低供应链的断供风险。另外在做散热设计的时候，要注意电芯的工作温度范围，不要把发热量大的元器件比如功率管、充电IC直接贴在电芯表面，最好在发热元件和电芯之间加一层石墨散热片，把热量引导到外壳散出，避免电芯长期处于高温环境下加速容量衰减。
