高倍率10400mAh航模动力锂电池结构设计

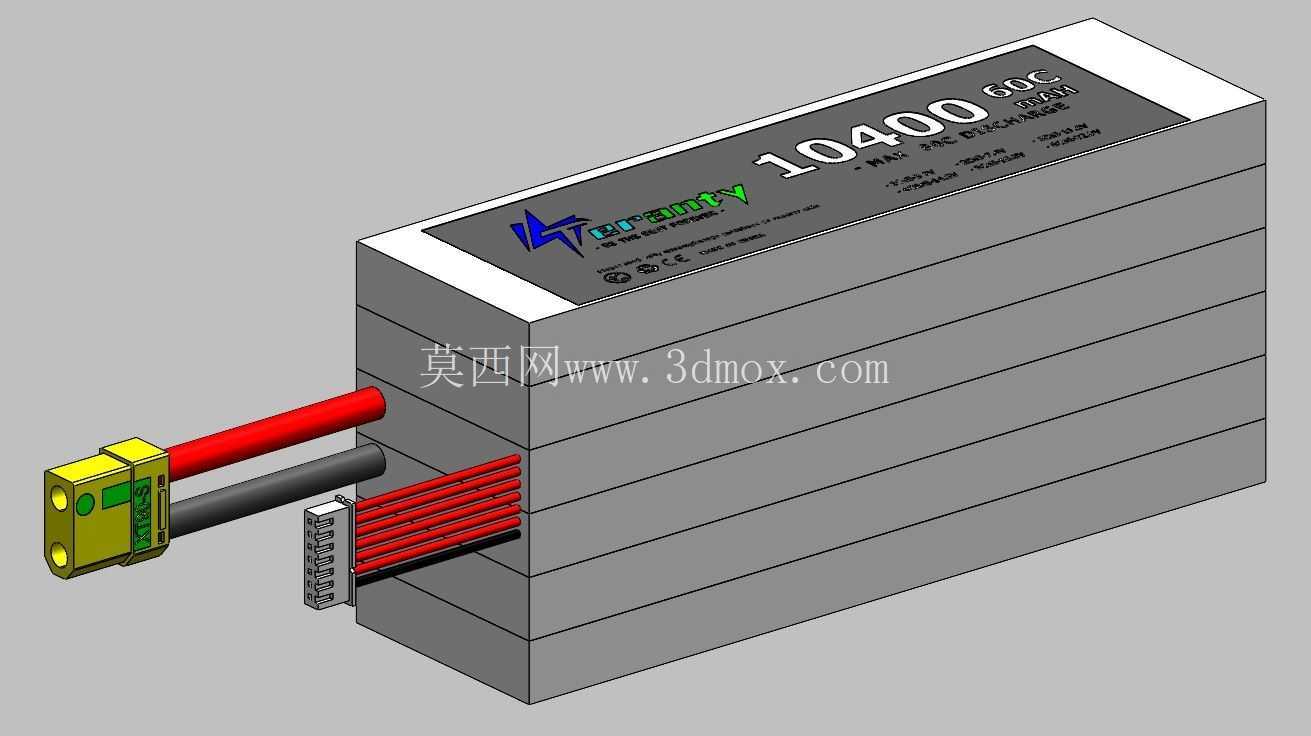

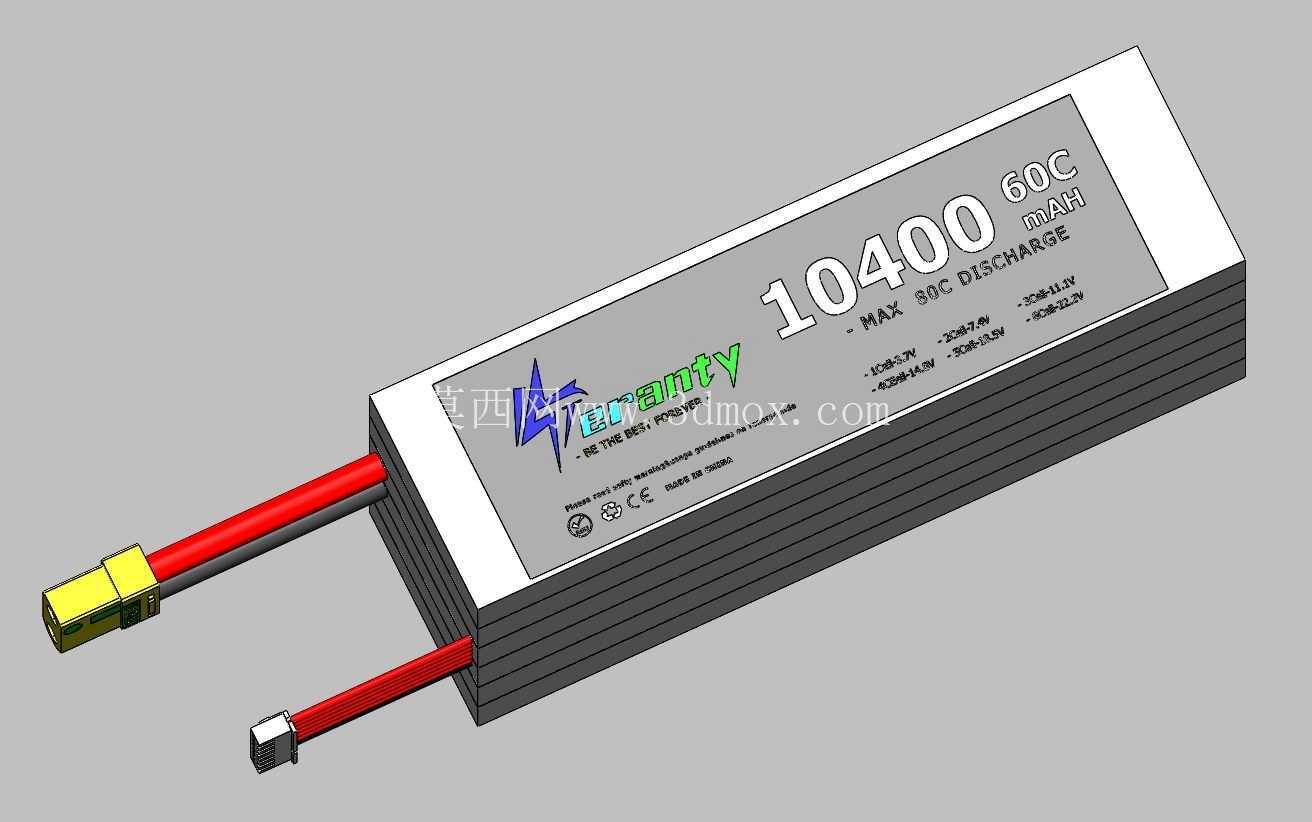

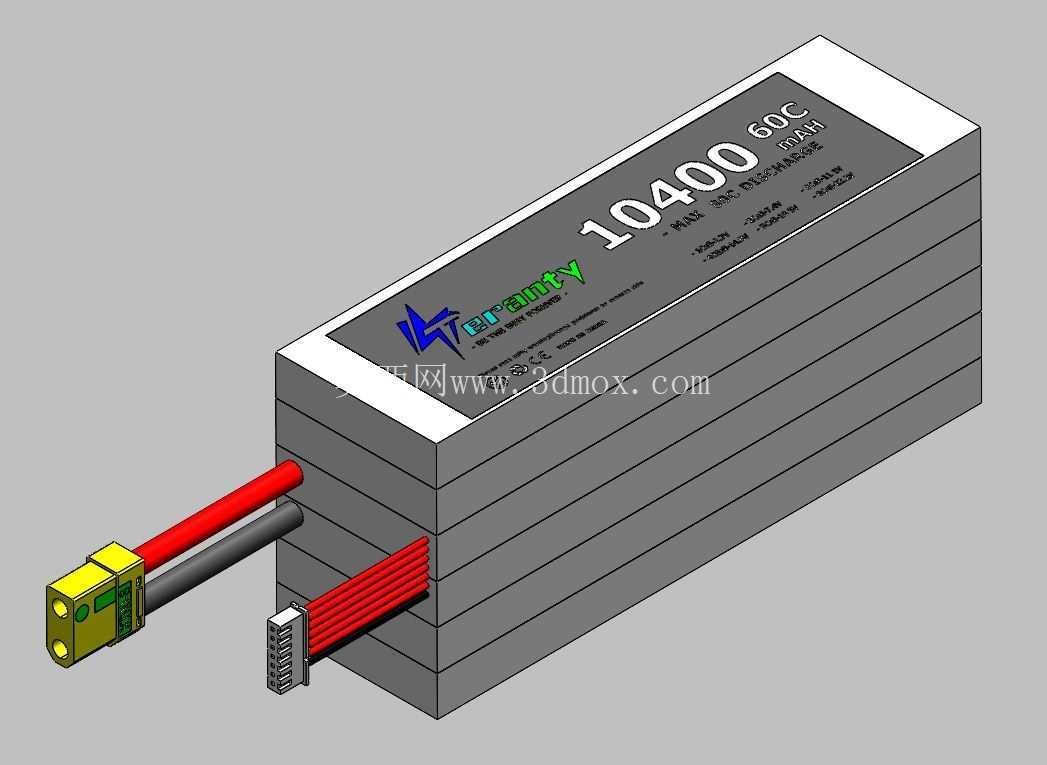

　　这款动力锂电池的三维结构设计，核心面向大负载航模、高速竞技无人机、短距竞速车模这类对瞬时放电能力有严苛要求的应用场景，这类场景下动力系统的电流输出波动极大，普通倍率的锂电池无法满足峰值电流下的电压稳定需求，很容易出现动力掉压、飞行姿态失控、竞速过程动力中断的问题，因此在结构设计阶段就需要围绕高倍率放电的核心需求做针对性布局。从电芯堆叠结构来看，这款电池采用多片软包电芯并联叠层的排布方式，叠层方向严格对齐输出极耳的引出位置，尽可能缩短每一片电芯到输出端子的导电路径，降低大电流工况下的内阻损耗，避免局部过热问题。

　　电芯之间预留了均匀的膨胀间隙，能够容纳高倍率充放电过程中电芯产生的微膨胀，避免长期循环后电芯挤压变形导致内部极片褶皱，影响循环寿命。输出端采用XT系列大电流接插件作为主功率输出接口，接插件的焊盘位置直接与多层叠片的汇流排硬连接，汇流排采用加厚紫铜镀镍材质，能够承载持续80C放电的峰值电流，避免接插件位置因为接触电阻过大出现发热烧蚀的问题。平衡充接口单独从每一串电芯的极耳位置引出，排布在主输出接口的侧下方，接口采用标准间距的白色接插件，方便日常维护过程中做单串电压检测与平衡充电，避免多串电芯长期使用后出现压差过大的问题，影响整组电池的可用容量与放电性能。

　　电池整体采用硬质封装外壳，外壳边角做了圆弧过渡处理，能够降低航模炸机、车模碰撞时外壳受到的冲击力，避免电芯直接受撞击出现破损漏液的风险。外壳表面预留了防滑贴安装区域，方便用户在设备电池仓内做固定，避免飞行或者行驶过程中电池移位拉扯电源线。从安装边界尺寸来看，这款电池的长宽高比例适配主流大尺寸穿越机、固定翼航模的标准电池仓尺寸，厚度方向的叠层设计可以根据不同设备的仓体深度做灵活调整，输出线的出线方向采用侧出式设计，不会占用电池仓的纵向安装空间，电源线采用耐高温硅胶线，线径匹配最大放电电流的载流要求，线身做了分段加固处理，在靠近电池本体的位置增加了线卡固定，避免大拉力拉扯下电源线与汇流排的焊点脱开。

　　设计过程中还考虑了电池的重心配平需求，整体重量分布均匀，输出接口与平衡接口的位置不会导致电池装入设备后出现重心偏移，减少飞控或者车控系统的配平调整工作量。电池表面的标识区域清晰标注了容量、放电倍率参数，方便用户快速识别电池规格，避免不同倍率、不同容量的电池混用导致的设备损坏问题。从散热结构来看，叠层电芯的侧面没有做全封闭包裹，预留了一定的散热间隙，高倍率放电过程中产生的热量可以通过侧面间隙快速散出，避免热量在电芯内部累积导致温度过高触发保护或者加速电芯老化。
