基于Arduino的温湿度物联网监测终端结构

项目分类:通讯工具类 发布时间:2026-01-20 ID:1125448
  • 基于Arduino的温湿度物联网监测终端结构
  • 基于Arduino的温湿度物联网监测终端结构
  • 基于Arduino的温湿度物联网监测终端结构

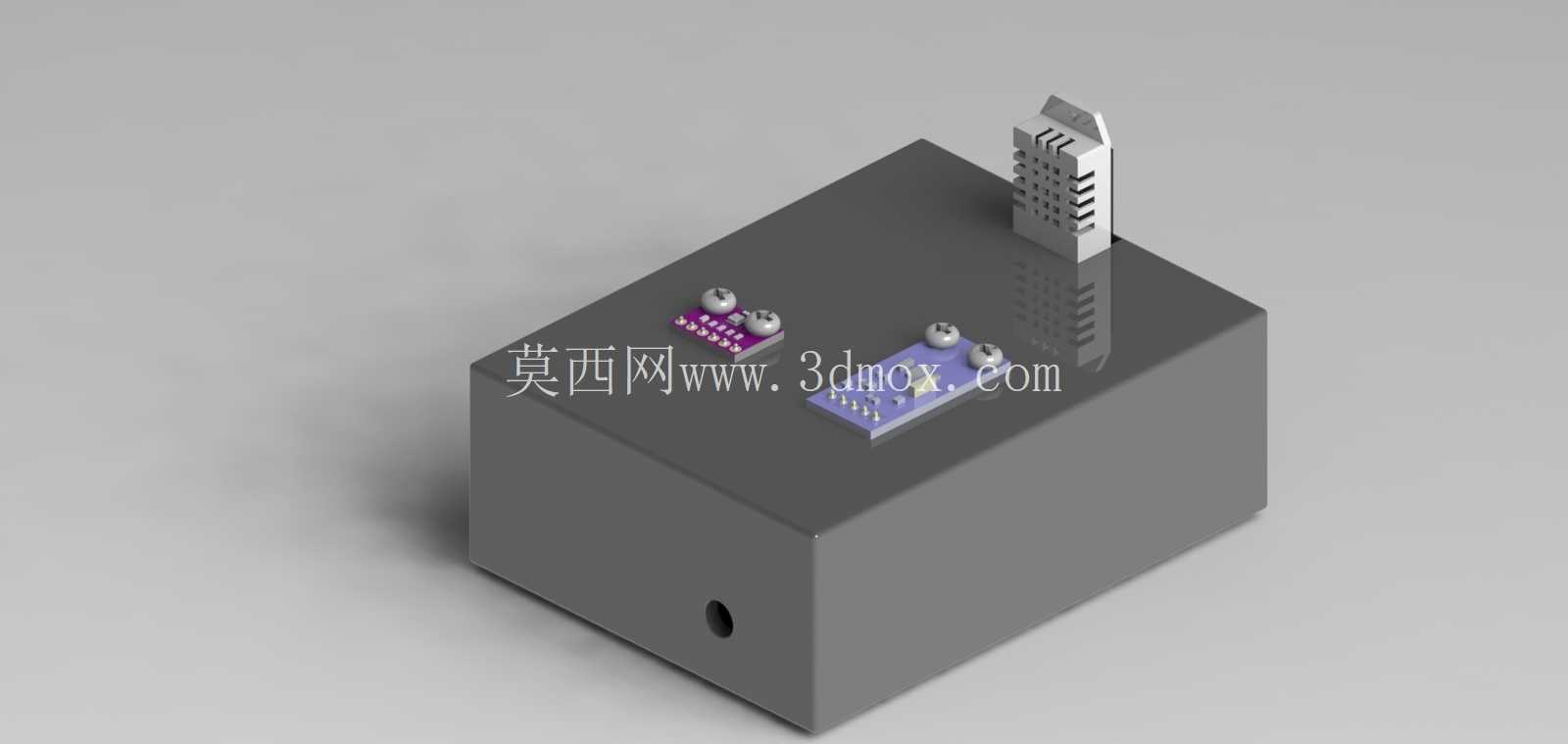

这套温湿度物联网监测终端的结构设计,核心围绕小型民用及工业边缘环境监测场景落地展开,日常可部署在机房机柜边角、农业大棚立柱侧、仓储货架层板下方这类空间局促的点位,不需要占用专门的设备安装台面,适配多数零散监测点的布设需求。设备主体采用一体化方盒式壳体作为承载基础,壳体选用常规ABS注塑成型工艺可实现批量生产,壁厚控制在2mm,既满足日常使用的抗磕碰强度要求,也不会过度增加整体重量,壳体单侧预留的标准开孔为走线通道,可直接穿入USB供电线或者外接扩展传感器的信号线,开孔边缘做了R0.5的圆角处理,避免穿线时割伤线材绝缘层。

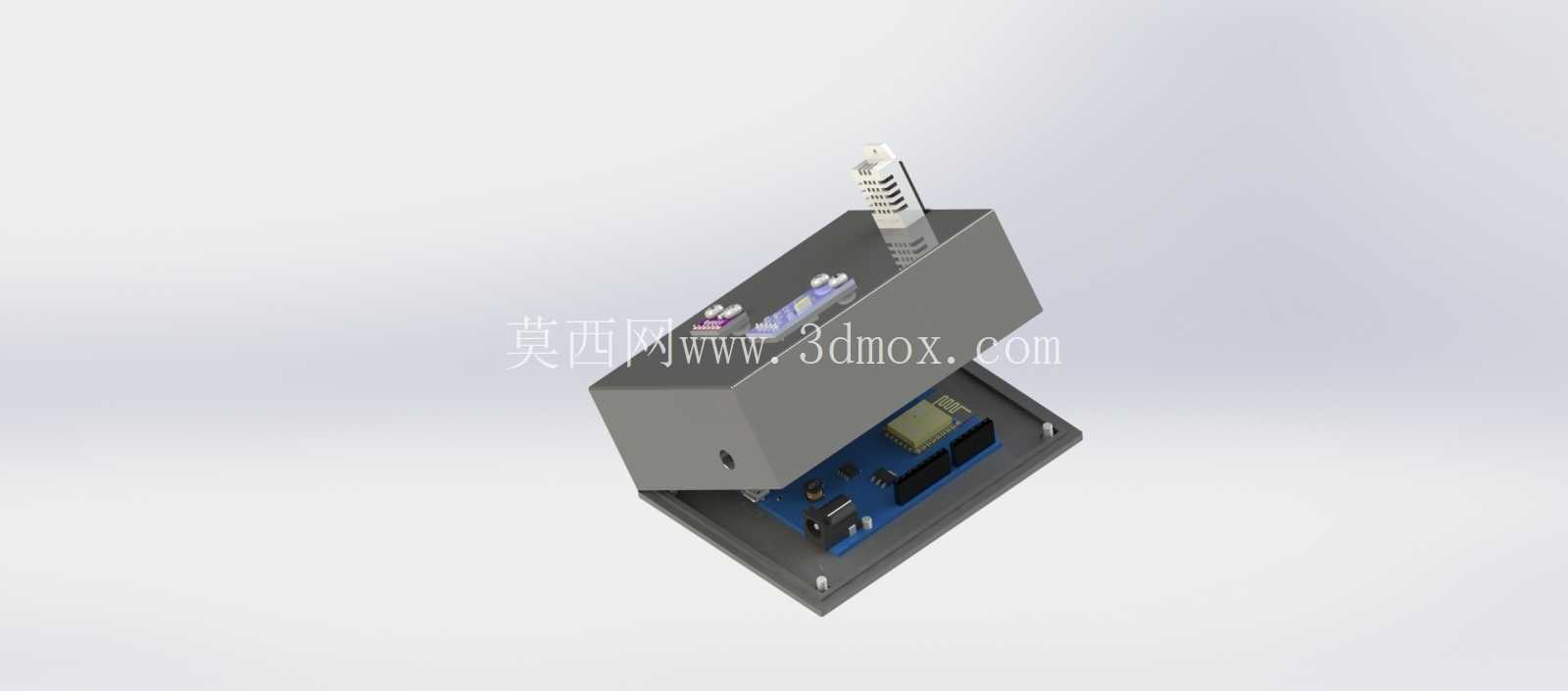

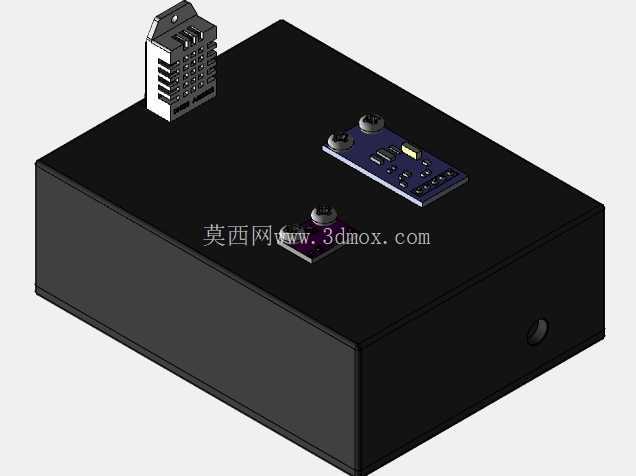

内部元器件的布局完全按照电路接线的最短路径原则排布,DHT22温湿度传感模块垂直安装在壳体顶面靠后侧位置,这个安装位距离壳体顶面有12mm的凸起高度,能让传感元件充分和周边空气接触,避免壳体本身的温度传导干扰温湿度采集精度;GY-30光照传感模块、电位器调节元件都布置在壳体顶面靠前的平整区域,所有贴片元件的引脚预留了3mm的焊接操作空间,后期组装时不需要额外调整治具就能完成焊线作业。Arduino控制板内嵌在壳体内部的卡槽结构里,卡槽和壳体一体注塑成型,不需要额外打螺丝固定,控制板和各个传感模块之间的接线走壳体内部预设的走线槽,避免线材杂乱堆积挤压元器件。

设计过程中特意做了安装边界的适配考量,壳体底部预留了两个直径4mm的沉头安装孔,孔距为60mm,既可以用自攻螺丝直接固定在墙面、木质板材上,也可以搭配3mm厚度的磁吸贴片吸附在金属机柜表面,不需要对安装点位做大规模改造。整体外形的长宽高尺寸控制在80mm*60mm*50mm范围内,这个尺寸刚好能塞进多数弱电箱的预留空位,也不会遮挡周边其他设备的散热风口。顶面的传感元件凸起部分最高处距离壳体顶面20mm,安装时只要预留出25mm的上部净空,就能保证空气正常流通,不会因为空间密闭导致采集数据失真。

从实际使用的功能逻辑来看,这套结构完全服务于环境数据采集的稳定性需求,壳体的边角全部做了R2的圆角处理,日常搬运、布设过程中不会划伤操作人员,也不会因为磕碰导致边角开裂。各个模块的安装位都做了定位挡边,后期维护更换模块时不需要重新测量对位,直接把模块卡进挡边范围内就能完成安装,接线接口的位置统一朝向壳体走线孔一侧,后期排查线路故障时不需要拆开整个壳体,只要打开侧盖就能触碰到所有接线端子。考虑到部分高湿度部署场景的使用需求,壳体的合缝位置预留了1mm宽的密封胶槽,组装时打一圈中性硅酮密封胶就能达到IP54的防护等级,可适应大棚、户外半遮蔽场景的使用要求,不会因为凝露、溅水导致内部电路短路。
