滚筒式动物饲料干燥设备结构设计

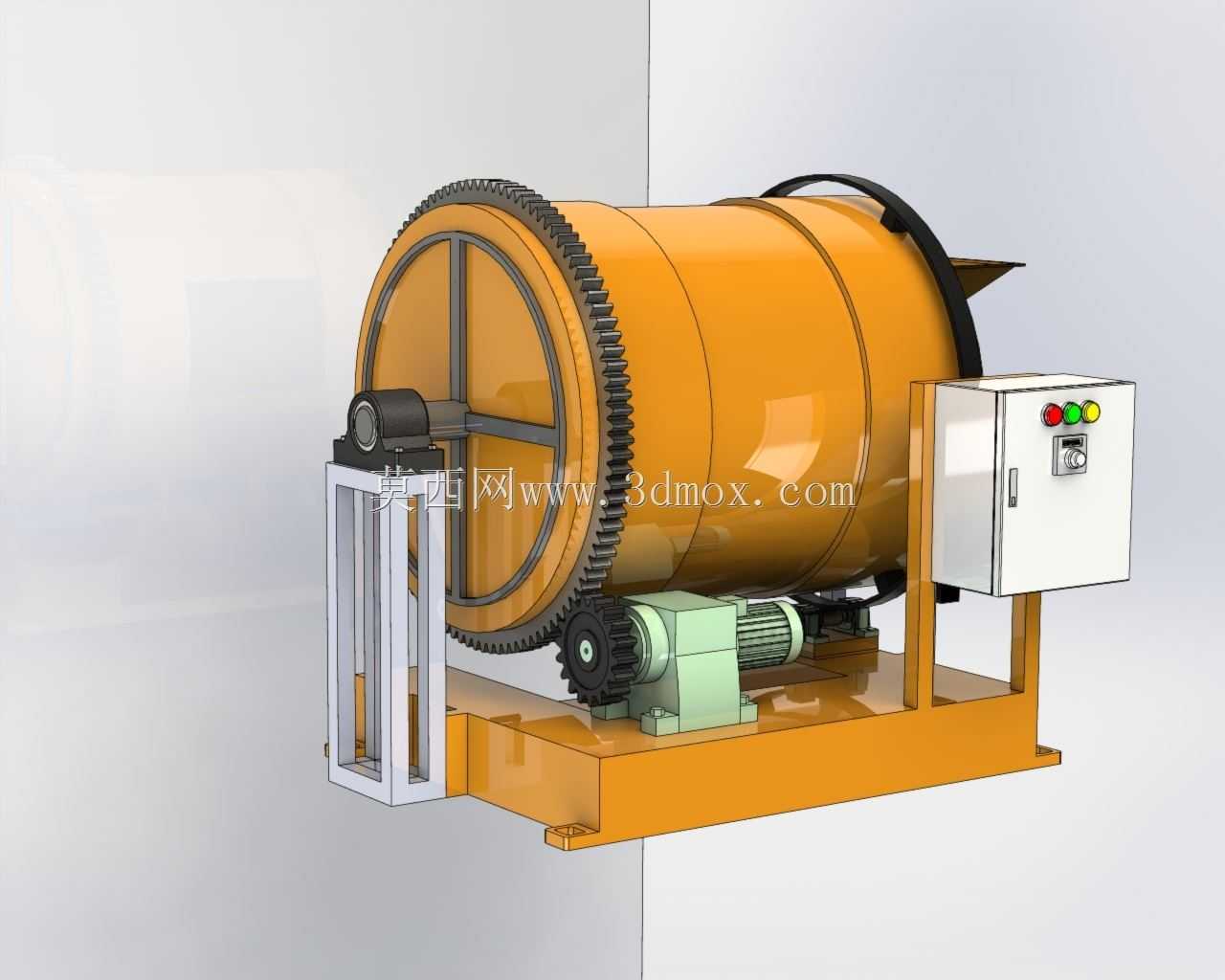

　　这套滚筒式干燥设备主要面向规模化畜禽养殖、饲料加工生产场景，用于对含水率超标的颗粒饲料、粉状配合饲料进行连续式干燥作业，避免饲料因存储过程中水分过高出现霉变、结块问题，保障饲料成品的存储周期与饲喂安全性。设备核心作业单元为卧式倾斜布置的圆柱形滚筒，滚筒外壁套装大模数传动齿圈，齿圈与减速机构输出端的驱动齿轮啮合，带动滚筒以恒定低转速回转，筒内设置的导料扬板会在回转过程中不断将筒内饲料扬起、抛落，让饲料与通入筒内的干燥热介质充分接触，均匀带走饲料中的游离水分，相比静态干燥模式，这种回转抛洒的作业方式能避免饲料局部过热焦糊，同时保证整批物料的干燥均匀度偏差控制在合理区间。

　　从结构设计逻辑来看，整套设备采用分体式模块化布局，底部为型钢焊接成型的一体式安装机架，所有功能单元均直接固定在机架的对应安装位上，无需现场做复杂的二次混凝土基础浇筑，只要将设备整体吊运至平整硬化的车间地面，调整地脚支撑的水平度即可完成安装就位，大幅降低了中小饲料加工点的设备部署门槛。驱动单元采用减速电机直连小齿轮的传动方案，减速电机通过安装支座固定在机架侧方，输出轴上的小齿轮与滚筒齿圈保持合理啮合间隙，传动路径短、传动效率高，同时齿圈外侧预留了润滑脂加注位置，日常维护时可直接在设备外部完成齿面润滑作业，无需拆解外部护罩。滚筒的两端支撑采用托轮组结构，四组耐磨托轮分别贴合在滚筒两端的滚道面上，既可以承受滚筒满载物料时的径向载荷，也能对滚筒的轴向窜动起到限位作用，托轮内部采用密封式轴承结构，可适配饲料加工车间多粉尘的作业环境，减少粉尘进入轴承造成的异常磨损。设备侧方独立设置的电控柜为整机控制核心，柜面集成了电源指示灯、运行状态指示灯、启停控制按钮以及急停开关，柜内预留了热介质温度控制、滚筒转速调节的扩展安装位，可根据实际生产的饲料品类、初始含水率差异，灵活调整设备运行参数，适配不同物料的干燥工艺要求。

　　滚筒的进料端设置导流进料口，出料端设置可调节高度的出料挡板，通过调整挡板高度可以改变滚筒内的物料填充率与物料停留时间，针对含水率较高的湿混饲料，可适当抬高挡板延长物料在筒内的干燥时长，针对含水率接近合格值的成品饲料均化干燥，则可降低挡板高度提升设备的小时处理产能。从安装边界尺寸来看，整套设备的横向宽度控制在常规车间通道的通行允许范围内，整机重心落在机架的中心区域，满载运行时的稳定性充足，不会因滚筒回转产生的偏载出现设备晃动问题；设备的电控柜与驱动电机的接线端均设置在设备同侧，方便车间布线施工，外部线缆可通过机架上预留的走线槽规整布置，避免线缆外露被物料剐蹭造成损坏。

　　在细节结构处理上，滚筒的两端与固定进出料罩的结合位置设置了耐磨密封结构，可减少干燥过程中热介质的无组织逸散，降低作业过程中的热量损耗，同时也能避免车间内的粉尘从结合缝隙处溢出，改善作业区域的生产环境。滚筒筒体采用卷板焊接成型，筒内壁做了圆弧过渡处理，不存在物料堆积的死角，日常换料清理时只需打开端盖的检修口，即可快速完成筒内残留物料的清扫作业，避免不同品类饲料交叉污染。整套结构的受力件均经过载荷校核，机架的型钢选型、齿圈的模数参数、托轮的承载能力均按照满载工况下的1.5倍安全系数设计，可满足长期连续作业的强度要求，减少设备运行过程中的结构故障概率。
