深沟球滚动轴承三维结构设计

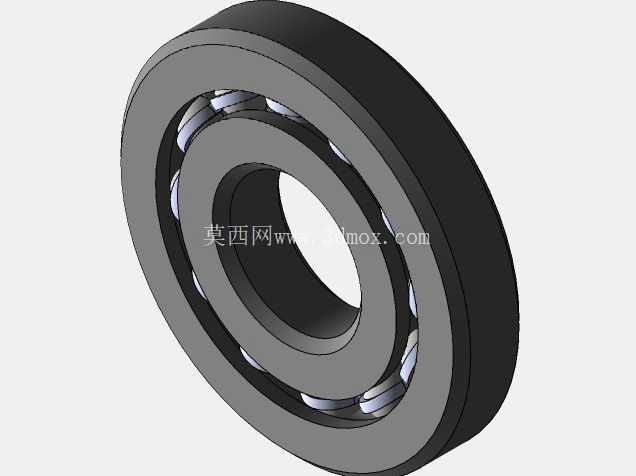

做机械结构设计快十二年，经手的传动方案里，滚动轴承是绕不开的基础支撑件，这次建模的深沟球轴承，是日常选型里用得最频繁的一类支撑元件。先从实际应用场景说，这类轴承几乎覆盖了所有需要低摩擦旋转支撑的工位，从小功率电机输出端、输送机托辊辊轴、机床进给丝杠支撑端，到小型家电的电机转轴、办公设备的传动辊，甚至民用五金的滑轮组件里，都能看到同结构轴承的身影。它的核心作用是在支撑旋转轴系的同时，把轴运转过程中的径向载荷、少量双向轴向载荷传递到轴承座或者机壳上，最大程度降低轴系转动时的摩擦阻力，减少运转过程中的能量损耗，同时把轴系的径向、轴向窜动量控制在设计允许的范围内，保证轴上安装的齿轮、带轮、叶轮等执行件的运转精度。

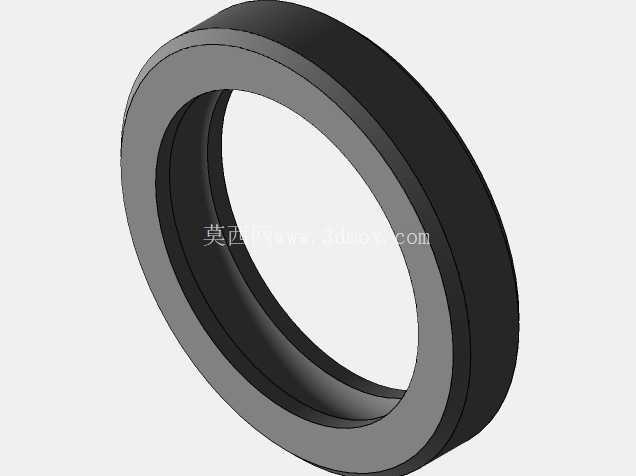

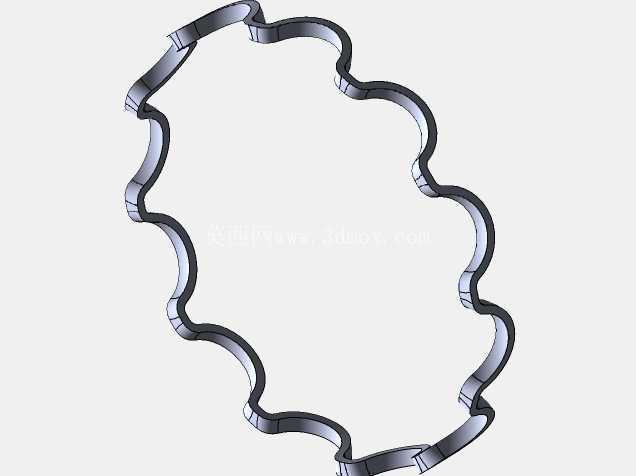

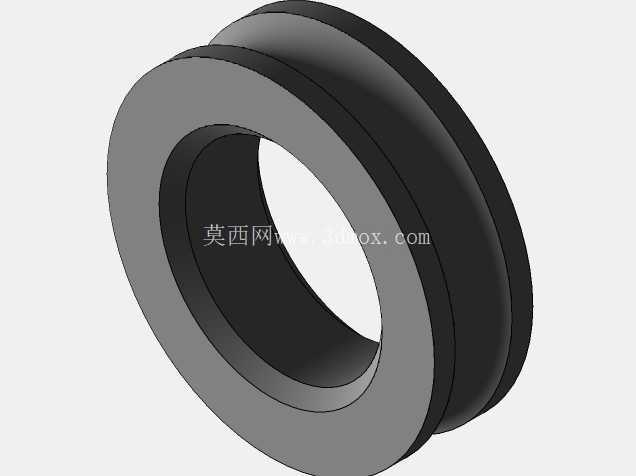

这次建模的时候，首先是从实际安装边界倒推结构尺寸的，先确定适配的轴径范围，对应的内圈内孔直径要和配合轴颈做基孔制过渡配合，内圈的宽度要满足轴肩定位的高度要求——轴肩的高度不能超过内圈的倒角尺寸，不然安装的时候内圈没法贴紧轴肩定位面，还会在拆卸的时候卡住拉马的卡爪。外圈的外径是和机壳或者轴承座的安装孔配合的，采用基轴制过渡配合，外圈的宽度也要匹配轴承座孔的挡肩高度，同样挡肩不能超过外圈倒角，避免外圈安装不到位。中间的滚动体用的是标准钢球，钢球的直径是根据轴承的径向载荷容量算的，钢球直径越大，能承受的径向载荷越高，但对应的内外圈滚道的曲率半径也要匹配，滚道的曲率一般取钢球直径的52%左右，这个曲率既能保证钢球和滚道有足够的接触面积，降低接触应力，又不会让钢球在滚道里卡滞，保证运转时的滚动灵活性。保持架的结构用的是浪形冲压保持架，这种保持架是深沟球轴承里最常用的结构，冲压成型的保持架把每颗钢球分隔在独立的兜孔里，避免钢球之间直接接触摩擦，同时兜孔的间隙留了0.1到0.2毫米的余量，保证钢球在运转时能自由滚动，不会因为热膨胀被卡住。

设计的时候特意把密封结构的安装位留了出来，虽然这次建模的是开式轴承结构，但外圈两侧的密封槽尺寸是按标准接触式橡胶密封的尺寸做的，如果后续使用场景是有粉尘、切削液飞溅的工位，比如机床的主轴端、木工机械的辊轴端，直接加装对应的密封圈就能变成密封型轴承，不用重新调整内外圈的主体尺寸。另外建模的时候把内外圈的倒角、滚道的超精研余量、保持架的铆接结构都做了还原，不是那种简化的示意模型——之前见过不少新手做的轴承模型，把内外圈做成简单的圆环，钢球直接嵌在中间，没有滚道结构，这种模型拿去做运动仿真的时候，钢球和内外圈会出现干涉，根本没法模拟真实的滚动状态。这次的模型里，钢球和内外圈滚道的接触是按真实的赫兹接触位置做的，装配的时候钢球的中心在内外圈滚道曲率中心的连线上，保持架的兜孔和钢球之间的间隙也按实际装配公差做了预留，导入到运动仿真软件里，给内圈施加旋转驱动的时候，钢球能沿着滚道做真实的公转和自转，保持架也能跟着钢球同步转动，不会出现穿模或者卡滞的问题。

从选型适配的角度说，这类深沟球轴承的安装对同轴度有一定要求，如果轴系的同轴度误差超过0.02毫米，轴承在运转的时候会承受额外的附加载荷，轻则导致运转噪音变大、温度升高，重则会让滚道出现点蚀，提前失效。所以建模的时候也把轴承的允许偏转角做了隐含的结构体现，也就是滚道和钢球之间的间隙对应的允许偏转角大概在8到16分之间，这个参数是和实际产品的性能一致的，做轴系设计的时候可以直接参考这个偏转角限值，调整轴和轴承座的同轴度公差。另外，轴承的轴向定位方式也在模型结构里做了对应，内圈靠轴肩和轴用弹性挡圈或者圆螺母固定，外圈靠轴承座挡肩和孔用弹性挡圈固定，对应的挡圈槽尺寸虽然没有在这个模型里做出来，但内外圈的宽度和直径尺寸是和标准挡圈的安装尺寸匹配的，后续做整机装配的时候，直接调用标准挡圈模型就能完成装配，不用再调整轴承的尺寸。

很多新手做设备设计的时候，容易忽略轴承的安装拆卸空间，这次建模的时候特意把内圈的拆卸高度、外圈的拆卸高度都按标准值做了，也就是内圈露出轴肩的高度足够让拉马的卡爪勾住内圈端面，外圈露出轴承座挡肩的高度也足够用拆卸工具顶出外圈，不会出现设计完之后轴承没法拆卸的问题。还有润滑的问题，开式轴承在使用的时候需要填注润滑脂，填注量一般是轴承内部空腔的三分之一到二分之一，填多了会导致运转时搅拌阻力变大，温度升高，填少了会润滑不足，这个虽然是使用层面的内容，但在建模的时候，内部空腔的容积是按真实结构计算的，后续如果做热仿真或者润滑分析，这个空腔的体积数据是准确的，不用再重新计算。

其实做轴承这类标准件的三维模型，最忌讳的就是只做外形示意，因为这类零件是整机装配里的基础配合件，尺寸差一丝，后续的装配就会出问题。比如内圈的倒角如果做小了，轴上的圆角过渡处就会和内圈干涉，导致内圈装不到位；如果钢球的中心圆直径做偏了，装配的时候钢球就会和滚道卡滞，根本转不动。这次的模型从内圈的滚道曲率、钢球的直径公差、保持架的兜孔位置，到内外圈的配合尺寸、倒角尺寸，全都是按实际量产的轴承尺寸做的还原，不管是用来做整机装配的干涉检查，还是做运动仿真、有限元接触应力分析，都能直接用，不会出现尺寸不匹配的问题。另外，模型的分层也做了区分，内圈、外圈、钢球、保持架都是独立的实体，后续做爆炸视图或者装配工艺动画的时候，可以单独给每个零件赋予材质、添加运动约束，不用再拆分模型。

说回实际使用，这类轴承在常温、中等转速、中等载荷的工况下使用寿命是很长的，只要安装同轴度达标、润滑到位，基本能做到和设备同寿命，但如果是在高速或者重载工况下，就需要调整保持架的结构，比如用机削黄铜保持架代替冲压保持架，不过那是特殊工况的定制型号，这次做的是最通用的冲压保持架深沟球结构，覆盖了80%以上的常规传动支撑场景，不管是做小型输送设备、非标自动化设备，还是做家电、工具类产品的结构设计，这个模型的尺寸和结构都能直接适配，不用再反复核对标准件手册调整参数。
