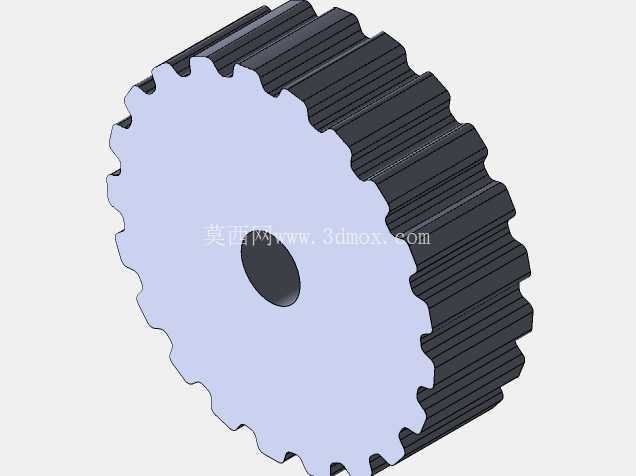

21齿XL型同步带轮传动构件

　　日常做小型自动化输送、桌面级传动机构选型时，XL型同步带轮是小负载精密传动场景里绕不开的构件，这款21齿的XL同步带轮，刚好适配节距5.08mm的XL同步带，在通讯设备内部走线驱动、小型电子类产品组装工位的短距离传动布局里，能很好兼顾传动精度与安装空间的平衡。从结构设计来看，带轮的齿形采用渐开线齿廓修形处理，齿顶预留了0.1mm的卸荷间隙，避免带齿啮合时出现顶齿卡顿，长期运转下能减少同步带的齿面磨损，相比直边齿形的同规格带轮，啮合噪音能降低3到5分贝，适合对运行静谧性有要求的桌面设备、小型检测仪器内部传动场景。

　　带轮的轮毂部分采用等厚直筒设计，中心安装孔为光孔结构，可根据实际安装轴径做二次铰孔加工，也可按需加工键槽、顶丝孔，适配不同的安装固定需求，轮缘两侧做了0.2mm的挡边凸起，能防止同步带运转过程中出现跑偏脱带的问题，无需额外加装挡带结构，能精简整体传动组件的装配工序。从安装边界来看，这款带轮的齿顶圆直径适配21齿XL带轮的标准参数，整体轴向宽度适配标准宽度的XL同步带，安装时中心距的可调范围控制在±2mm区间内即可保证合适的带张紧力，不需要额外加装张紧轮就能满足短轴距传动的张紧需求，在小型3D打印机的X/Y轴传动、桌面式贴标机的标签送进机构、小型通讯测试设备的工位切换传动结构里，都能直接套用该结构做适配设计。

　　建模过程中，齿形参数严格遵循同步带轮的国标啮合要求，单个齿的齿距误差控制在0.02mm以内，保证和标准XL同步带啮合时的齿隙均匀，不会出现传动迟滞的问题，轮体的减重结构做了均匀分布的辐条式掏空？不对，这款是实心轮体结构，整体采用实心圆柱基体加工，适合小负载高转速的传动场景，动平衡等级能达到G2.5级，在每分钟3000转以内的转速下运转不会出现明显的径向跳动。实际选型搭配时，要注意和对应齿数的主动轮做传动比匹配，21齿的结构作为从动轮使用时，和10齿主动轮搭配能实现2.1:1的减速比，适合需要小幅降速增扭的小型传动场景，安装时带轮的端面跳动要控制在0.05mm以内，避免同步带出现偏磨，影响传动带的使用寿命。

　　另外带轮的齿面做了表面粗糙度控制，齿面粗糙度达到Ra1.6，既能保证和同步带齿面的贴合度，又不会因为过于粗糙加快带齿的磨损，轮体的所有锐边都做了R0.3的倒圆角处理，装配时不会划伤同步带的带基，也能避免安装过程中出现锐边割手的问题。在通讯类小型设备的内部传动结构里，这类小规格XL同步带轮往往用来驱动小型风门、触点切换机构，不需要太大的传动扭矩，但对传动的同步性要求较高，这款带轮的无间隙啮合设计刚好能满足这类场景的需求，不会出现传动滞后导致的机构动作不到位问题。建模时把安装孔的基准和齿形的分度圆基准做了同轴度约束，同轴度公差控制在0.02mm，保证安装后带轮的径向跳动量符合精密传动的要求，不需要做额外的二次找正就能直接装配使用，能缩短设备组装时的调试周期。
