大扭矩数字舵机输出摇臂结构设计

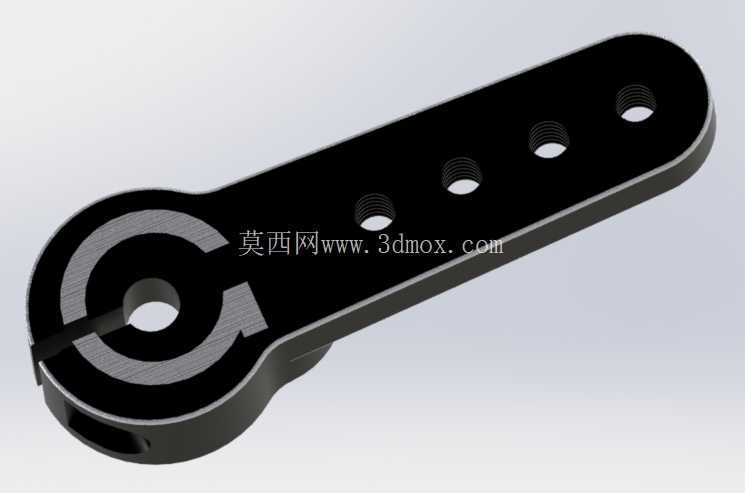

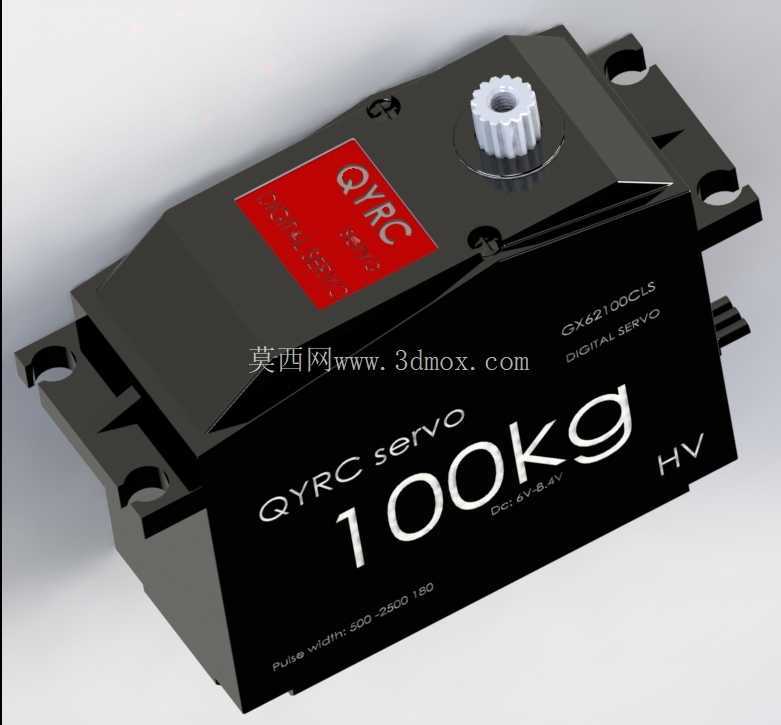

　　这款数字舵机配套的输出摇臂，是针对100kg级大扭矩舵机的负载输出需求设计的传动连接件，在机器人关节驱动、航模舵面控制、小型自动化执行机构、智能物流分拣拨杆、教育机器人竞赛平台等场景中，承担着把舵机输出轴的回转扭矩传递到末端执行件的核心作用。从结构设计逻辑来看，摇臂采用单端轴孔配合加长条型安装位的布局，靠近舵机输出轴的一端做了加厚环形凸台设计，这个结构是为了抵消大扭矩输出时轴孔位置的应力集中——很多小扭矩舵机的摇臂在轴孔位置只做等厚平板处理，在100kg·cm级的扭矩负载下，轴孔边缘很容易出现应力开裂，甚至和舵机花键配合的位置出现滑牙失效，加厚凸台的设计相当于给配合位置做了局部加强，让花键啮合的接触长度更长，扭矩传递过程中受力更均匀，不会出现局部应力过载的情况。

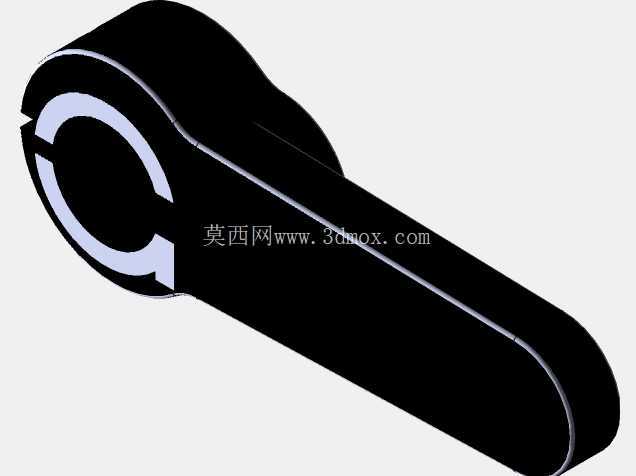

　　轴孔位置的侧面开有贯通的夹紧缝隙，这个细节是为了安装时可以通过锁紧螺丝让摇臂轴孔抱紧舵机的输出花键，相比传统的顶丝固定方式，这种抱紧式配合能消除花键之间的配合间隙，在舵机频繁正反转的工况下，不会因为间隙存在产生回程误差，对于需要精准位置控制的数字舵机应用场景来说，这个结构能有效提升末端执行件的位置控制精度，减少反复启停过程中的冲击损耗。摇臂的长条型臂身上均匀分布了四个等直径的内螺纹安装孔，这些孔位是用来连接末端负载的，孔位沿摇臂长度方向等间距排布，使用者可以根据实际需要的力臂长度选择对应的安装孔位：选择靠近输出轴的孔位时，末端能获得更大的输出推力，适合需要大负载推压的工况；选择远离输出轴的孔位时，能获得更大的摆动行程，适合需要大角度动作的舵面或者拨杆机构。

　　从安装边界来看，摇臂的整体外形做了圆角过渡处理，没有尖锐的棱角，一方面是避免安装调试过程中划伤操作人员，另一方面是在摇臂摆动过程中，不会和周边的结构件产生运动干涉，臂身的厚度经过匹配计算，在100kg·cm的额定扭矩下，臂身的弯曲变形量控制在0.1mm以内，既不会因为厚度过大增加不必要的转动惯量，影响舵机的响应速度，也不会因为厚度不足导致负载下臂身弯曲变形，影响控制精度。摇臂的表面做了黑色氧化处理，在实际工业应用场景中，这种处理方式既能提升金属件的防锈能力，也能减少表面反光，在有视觉定位的自动化设备中不会因为反光干扰视觉传感器的识别。

　　在实际选型适配的时候，需要注意摇臂轴孔的花键规格要和对应舵机的输出轴完全匹配，这款摇臂适配的是标准25T花键的大扭矩数字舵机，安装时要先将夹紧缝隙的螺丝松开，把摇臂完全压入舵机输出轴的根部，确保花键完全啮合后再锁紧夹紧螺丝，之后再根据末端负载的安装需求选择对应的臂身孔位，安装螺丝的长度要控制在合适范围，避免螺丝穿透臂身之后在摆动过程中刮蹭到舵机本体或者周边安装支架。在舵机摆动角度的校核上，要提前模拟摇臂在最大摆动角度下的运动轨迹，确认末端安装的负载不会和设备其他结构产生碰撞，因为大扭矩舵机在堵转的时候会产生很大的推力，一旦出现运动干涉，很容易损坏摇臂或者舵机内部的齿轮组。从材料选择的角度，这款摇臂采用高强度铝合金加工而成，相比同尺寸的塑料摇臂，铝合金材质的抗扭强度提升了6倍以上，在频繁正反转的冲击负载下不会出现断裂失效，相比钢制摇臂，铝合金的密度只有钢的三分之一，能有效降低摇臂自身的转动惯量，让舵机的启停响应更快，位置控制更跟手。在一些需要长时间保持负载的应用场景，比如工业设备的档位拨叉、模型车辆的转向摇臂，这款摇臂的结构强度能保证长时间负载下不会出现塑性变形，维持稳定的传动精度。
