小型舵机式伺服执行单元结构设计

在桌面级小型自动化装置、教育机器人、开源硬件创客项目以及小型智能装备的末端执行环节，这类微型伺服执行单元是出镜率极高的动力部件，很多做小型机械结构开发的工程师，在做低负载角度控制场景的选型时，第一时间都会考虑这类结构紧凑的舵机型伺服单元。不同于工业级大功率伺服系统需要搭配独立驱动器、复杂的布线和参数调试，这类微型伺服单元把驱动电路、减速齿轮组、位置反馈元件和动力输出轴全部集成在一个方形壳体内，不需要额外搭配驱动模块，只需要给控制信号和动力电源就能实现指定角度的位置保持，对于负载在几公斤厘米级别的角度控制场景来说，集成化的设计能大幅减少结构设计阶段的安装空间预留压力。

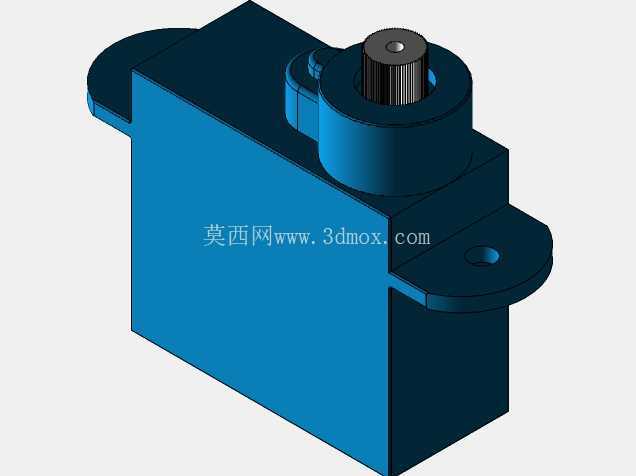

从结构设计的角度看，这类伺服单元的外形采用方正的盒式主体，两侧伸出带安装孔的固定耳，这两个固定耳是整个部件的安装基准，设计安装结构的时候，不需要做复杂的仿形卡槽，只需要在安装基板上对应两个固定耳的孔位预留螺纹孔或者过孔，就能完成部件的固定，安装孔的间距是这类部件最核心的安装边界参数，做结构适配的时候只要卡准这个孔距，就能实现同规格不同品牌舵机的互换，不用重新修改整个安装支架的结构。输出轴布置在壳体顶部的一侧，采用齿形花键结构，配套的舵盘可以直接卡在花键上，通过顶部的锁紧螺丝完成固定，这种花键连接的方式既能传递足够的扭矩，又能方便调整舵盘的初始安装角度，在调试零位的时候不需要拆解壳体，只需要松开顶部螺丝转动舵盘到对应位置再锁紧即可，调试效率比平键连接的结构高很多。

这类伺服单元的实际用途覆盖非常广，在教育类机器人项目里，它可以作为机械臂关节的动力源，驱动小负载的臂段完成俯仰、转动动作，也可以作为小型移动机器人的转向执行部件，控制前轮的转向角度；在开源硬件项目里，搭配arduino、树莓派pico这类开源控制板，只需要输出一路PWM信号就能实现0到180度范围内的任意角度定位，不需要复杂的通讯协议配置，入门门槛极低，很多创客做的自动投喂器、小型云台、智能门锁演示装置，都会选用这类伺服单元作为动作执行部件。在工业场景里，它也可以作为小型自动化设备的料道挡块驱动、标签位置微调机构的动力源，应对低负载、低转速、不需要连续旋转的角度控制场景，成本比用工业伺服加减速机的方案低一个数量级，而且安装维护的难度也小很多。

从设计思路上看，这类伺服单元的结构完全围绕紧凑化、易安装的核心需求展开，壳体采用上下扣合的结构，内部的直流电机、减速齿轮组、电位器位置反馈元件全部堆叠布置在方形腔体内，尽可能压缩无效空间，把整体体积控制在最小范围内。两侧的固定耳和壳体主体做一体化的结构设计，不需要额外的安装支架，减少了零部件数量，也降低了安装时的累积误差。输出轴的位置特意布置在靠近壳体边缘的位置，在做并排安装多个舵机的场景时，相邻舵机的输出轴间距可以做到很小，不会因为壳体的宽度导致轴间距过大，适配多自由度机械臂、多轴联动小云台这类需要密集布置执行器的结构场景。

做结构适配设计的时候需要注意几个边界尺寸，首先是壳体的整体高度，输出轴顶端到壳体底部的距离决定了安装槽的预留深度，如果是嵌入式安装的场景，要确保壳体放置到位后，输出轴的高度和周边结构的高度差符合设计要求，避免舵盘转动的时候和周边结构发生干涉。其次是输出轴的有效连接长度，配套舵盘的时候，要确保舵盘的轮毂高度和输出轴的长度匹配，不要出现舵盘压到壳体顶部端面的情况，否则会增加转动阻力，甚至导致舵机堵转烧坏内部电路。另外固定耳的厚度也是需要关注的参数，设计安装压板或者螺丝沉孔的时候，要根据固定耳的厚度选择合适长度的安装螺丝，避免螺丝过长顶到壳体内部的元件，或者螺丝过短导致固定强度不足，在舵机带负载转动的时候出现松动移位。

这类伺服单元的输出扭矩和供电电压直接相关，在选型匹配的时候，要根据实际负载的扭矩需求选择合适的供电规格，不要为了追求大扭矩盲目提高供电电压，否则会导致内部电机过热，缩短使用寿命。在结构设计的时候，也要尽量让输出轴的受力为纯扭矩，减少径向力的加载，因为这类微型舵机的输出轴轴承承载能力有限，如果长期承受较大的径向载荷，很容易出现轴晃动、齿轮打齿的问题，在驱动有径向力的负载时，最好额外增加支撑结构，把径向力转移到支架上，让舵机输出轴只承受扭矩，能大幅提升整个机构的运行稳定性和使用寿命。
