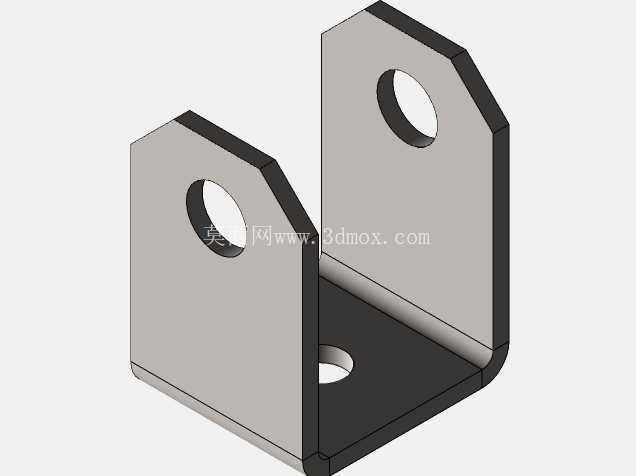

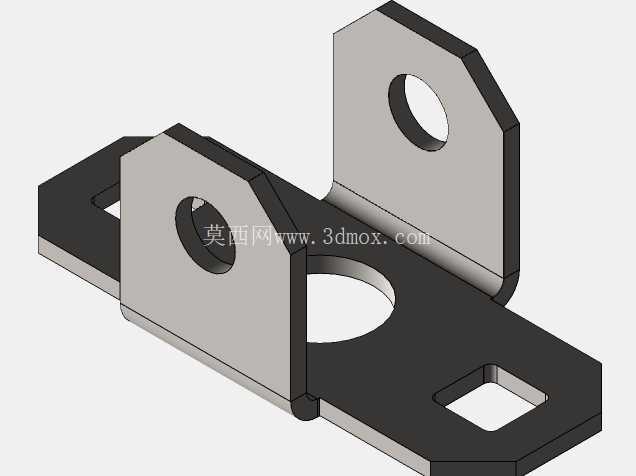

VexV5旧款气动缸配套安装支座结构

　　在教育机器人竞赛、小型自动化实训台搭建这类对气动执行元件安装精度有要求的场景里，这类U型折弯结构的安装支座是旧款Vex V5气动系统里不可或缺的连接件，它承担着气缸本体与设备机架之间的定位、载荷传递功能，同时为活塞杆枢轴的摆动提供稳定的回转支撑基准。从结构设计逻辑来看，零件采用单块板材一体折弯成型的工艺路线，省去了多零件拼接带来的装配累积误差，两个对称布置的立板上开设同轴的销孔，用来穿装铰接销轴，实现气缸尾部或者活塞杆端的铰接连接，让气缸在驱动负载做往复运动时，可以随动作角度变化自适应微调姿态，避免刚性连接带来的别劲、卡滞问题，大幅降低气动杆受径向力导致密封件过早磨损的概率。

　　底板部分开设的安装孔，用来将整个支座固定在铝型材机架或者竞赛机器人的结构梁上，孔位的位置度公差在建模时做了严格约束，保证两个立板的销孔轴线与底板安装面平行，避免装配后销轴出现倾斜，导致气缸动作阻力增大。立板的边角做了斜切处理，并非单纯的外观修饰，一方面是减少板材尖角带来的装配划伤风险，另一方面是在机器人紧凑的安装空间里，避让周边的走线、其他结构件，避免运动过程中发生干涉。从安装边界来看，两个立板的间距刚好匹配旧款Vex V5气缸对应铰接端的宽度，间隙控制在合理的装配公差范围内，既不会因为间隙过大导致铰接处晃动量超标，影响气缸驱动的位置精度，也不会因为间隙过小导致销轴穿装困难，增加现场装配的难度。

　　立板上的销孔直径与配套的铰接销轴采用间隙配合，保证销轴转动顺畅，同时孔边做了轻微的倒角处理，去除冲压或者激光切割带来的毛刺，避免毛刺刮伤销轴表面，影响铰接的顺滑度。底板的折弯圆角经过合理设计，既保证折弯处的结构强度，避免长期受载出现折弯处开裂的问题，也不会因为圆角过大导致底板与安装面贴合不严，出现固定后支座歪斜的情况。在实际使用场景中，这类支座不仅用于气缸尾部的固定，也可以反向安装在活塞杆的活动端，作为驱动摆臂的枢轴连接座，传递气缸的推拉力，带动机械臂、抓取机构完成预设的动作。建模过程中对板材的厚度做了等比例还原，折弯处的应力集中区域做了合理的结构强化考量，保证零件在承受气缸额定推拉力时，不会出现立板变形、销孔失圆的问题。

　　对于从事教育机器人结构设计、小型气动实训装置开发的工程师来说，这类标准安装座的三维模型可以直接调用，省去从零开始测绘、建模的时间，在做整机结构布局时，可以提前验证安装空间是否充足，铰接点的运动轨迹是否会和周边零件发生干涉，提前排查设计阶段的潜在问题，缩短整机的开发调试周期。零件的结构看似简单，但每一处尺寸都和配套的气缸、销轴、安装梁的参数匹配，比如立板的高度决定了铰接点的安装高度，直接影响气缸的初始安装角度，进而影响气缸输出力的有效分力大小，在做机构动力学验算时，这个安装尺寸是必须准确输入的参数，三维模型的精准还原可以为这类验算提供可靠的尺寸依据。
