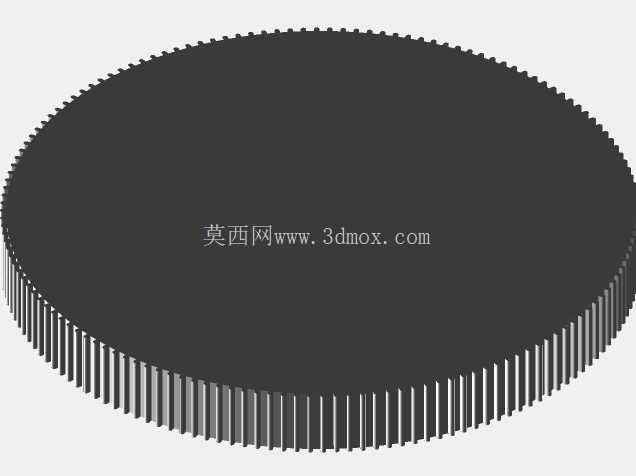

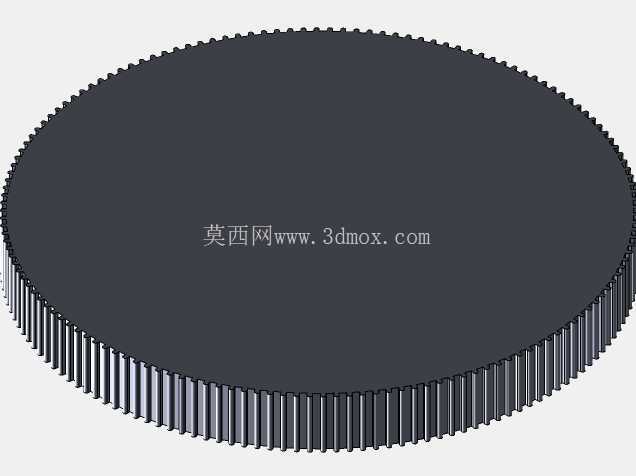

3D打印用HTD3M齿形同步带轮结构

这款齿形带轮是面向桌面级FDM3D打印场景设计的传动部件，适配HTD3M规格同步带，节距3mm的圆弧齿形是经过反复打印测试确定的，齿廓做了0.2mm的打印补偿量，避免层纹堆积导致齿槽变窄、啮合卡滞的问题。日常在小型桌面自动化输送线、DIY数控雕刻机的进给轴、桌面级机械臂关节传动、3D打印机自身的轴传动改造场景里，这类小规格同步带轮的需求一直不小，很多非标DIY场景下采购标准金属带轮交期长、成本高，小批量定制金属件开模不划算，用ABS材质打印的带轮完全能满足低负载、中低速传动的使用需求。

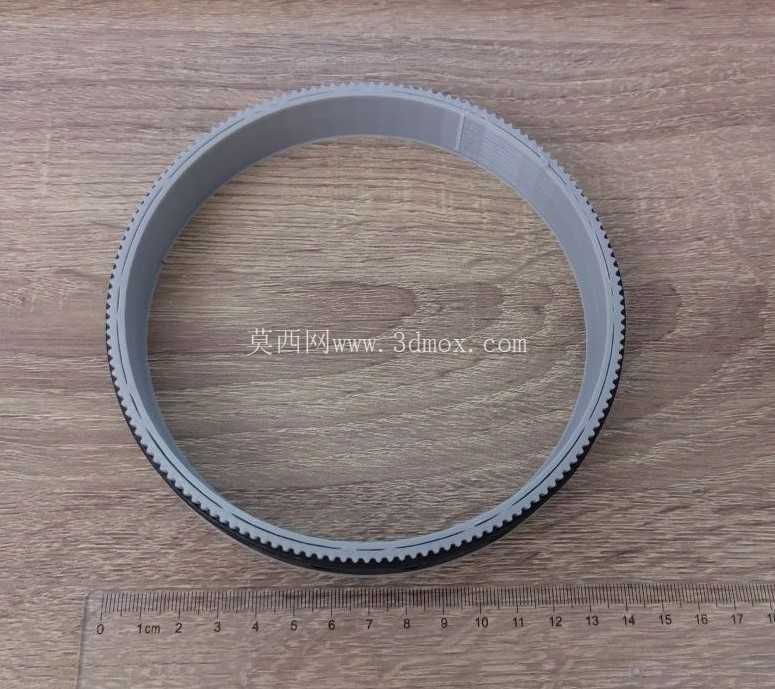

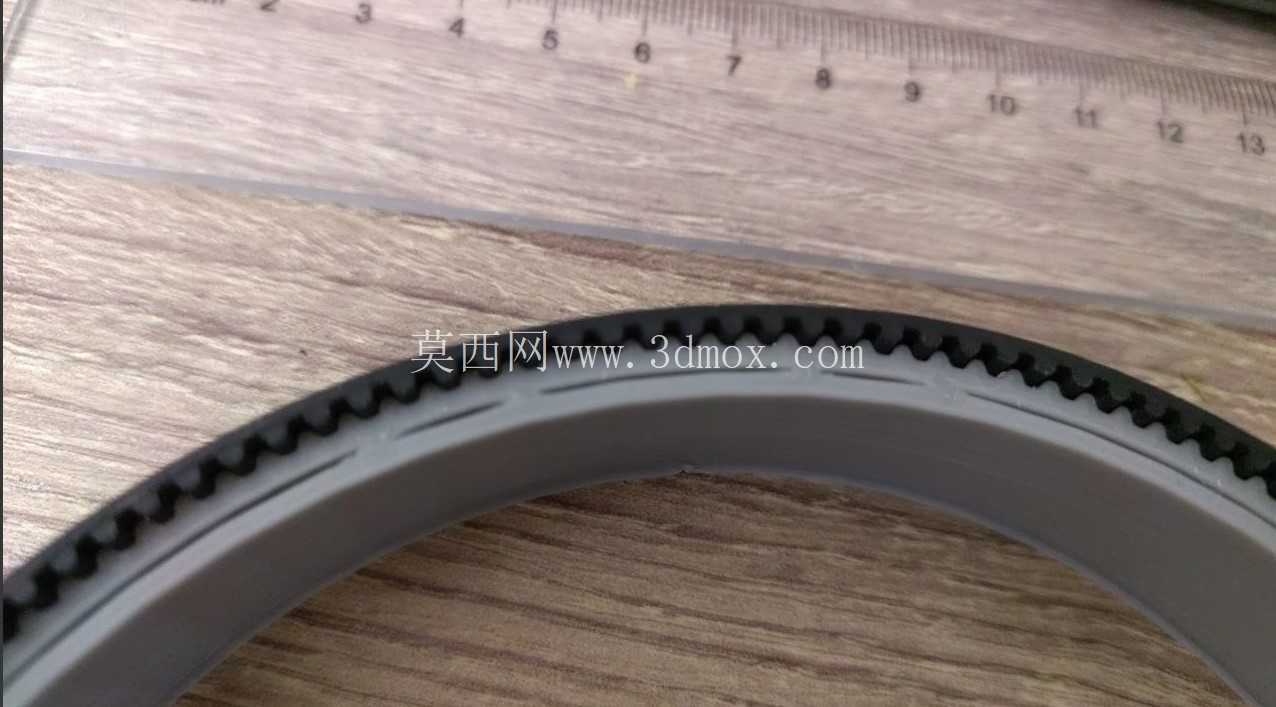

设计之初首先考虑的是3D打印的工艺可行性，轮体采用环形薄壁结构，壁厚控制在2.5mm，既保证打印时不会因为壁厚过大出现内部填充不均、外壁凹陷的问题，也能在0.5mm喷嘴的常规打印参数下，实现外壁三层走线的结构强度，不需要额外做实心填充就能承受日常传动的径向载荷。齿形部分的建模没有直接调用标准件库的参数，而是针对FDM打印的丝宽特性做了微调，齿顶预留了0.15mm的间隙，齿根做了R0.3mm的圆角过渡，既避免打印时齿根位置出现应力集中导致层间开裂，也能保证和同步带啮合时不会出现齿侧干涉，传动过程中不会产生额外的异响。

安装边界上，这款带轮的内孔可以根据实际使用需求灵活调整，默认的光孔结构适配常见的4mm、5mm、6mm直径的电机输出轴，也可以在建模阶段快速添加顶丝孔、键槽结构，不需要对轮体主体结构做大幅修改。轮缘宽度适配15mm宽度的3M同步带，轮缘两侧做了0.8mm高的挡边，挡边做了15度的拔模斜度，打印时不需要添加支撑就能直接成型，同时能防止同步带在高速运转过程中出现跑偏、掉带的问题。轮体的内圈没有做多余的减重孔，一方面是避免打印时悬空结构需要添加支撑，增加后处理的工作量，另一方面实心的内圈结构在和电机轴配合时，能提供更大的抱紧力，不会因为传动扭矩过大出现轮体和轴相对打滑的情况。

实际使用场景中，这类ABS材质的打印带轮适合线速度不超过5m/s、传动扭矩不超过1N·m的轻载传动场合，比如小型传送带的从动轮、DIY舵机驱动的回转机构、桌面级点胶机的进给传动，相比金属切削加工的带轮，打印件的生产周期只需要几十分钟，成本不到金属件的十分之一，而且可以根据实际安装空间快速调整轮径、内孔尺寸，不需要等待外协加工的周期。设计过程中特意控制了轮体的打印方向，将带轮的轴线垂直于打印平台放置，让齿形的层叠方向和传动受力方向垂直，最大化层间结合强度，避免传动过程中齿部受剪切力出现层间断裂的问题。齿面的粗糙度在0.2mm层厚的打印参数下可以达到Ra6.3左右，完全满足同步带传动的摩擦要求，不需要额外做打磨后处理，打印完成去掉支撑就可以直接装配使用。

针对长期运转的磨损问题，齿形的啮合面做了0.1mm的凸起补偿，即使经过上百小时的运转磨损，齿形的啮合间隙依然能保持在合理范围内，不会出现传动回程差变大的问题。轮体的材质选用ABS，相比PLA材质有更好的韧性和耐温性，在电机长时间运转产生的温度环境下不会出现软化变形的问题，能适应车间、工作室等常规的工作环境温度。装配时只需要将带轮压入对应的电机轴，锁紧顶丝就可以完成安装，不需要额外的定位工装，挡边的高度经过实际测试，即使同步带存在一定的安装张紧力偏差，也不会出现脱带的情况，对安装精度的容错率更高，很适合非专业机械加工背景的DIY爱好者、小型设备开发团队快速打样验证传动方案使用。
