ROBOCON赛事竞技投掷作业机器人结构

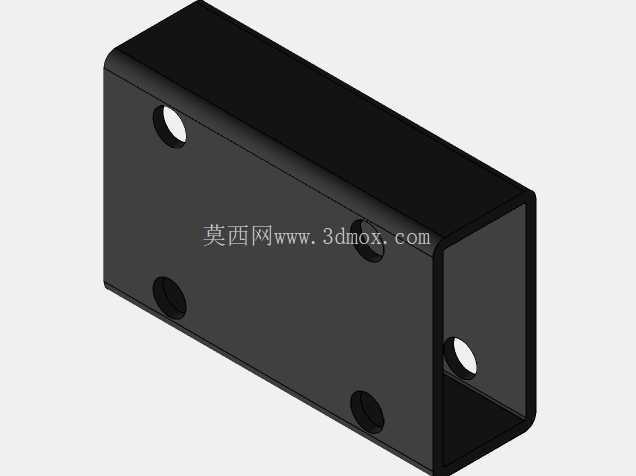

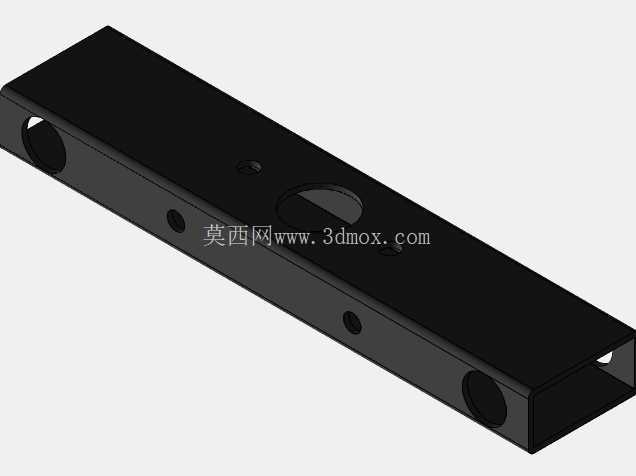

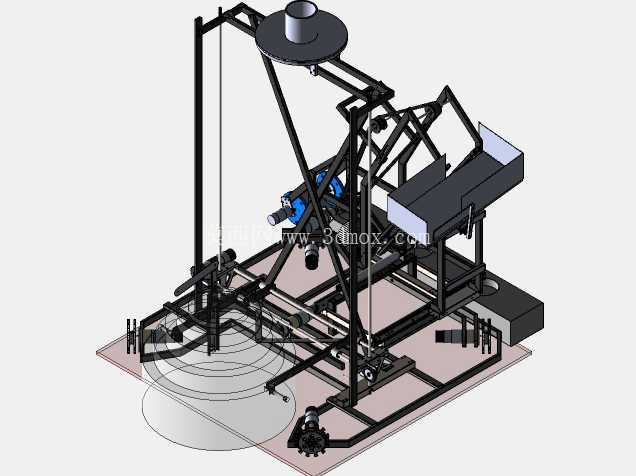

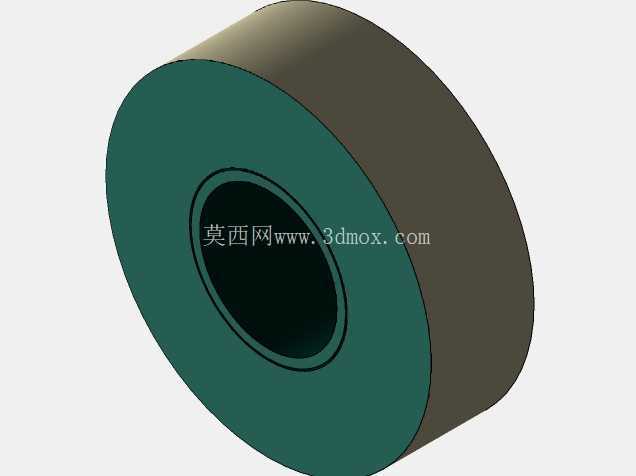

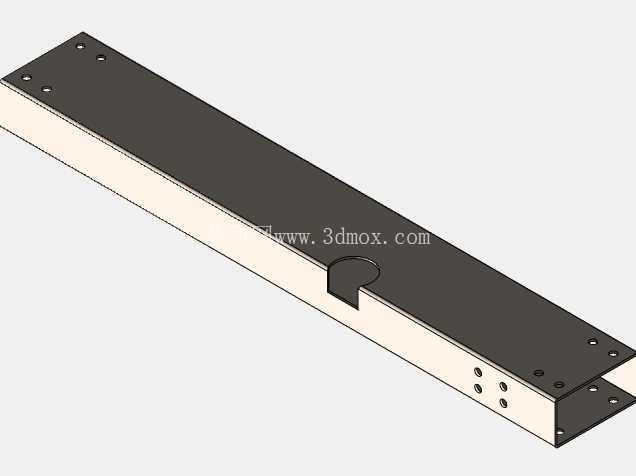

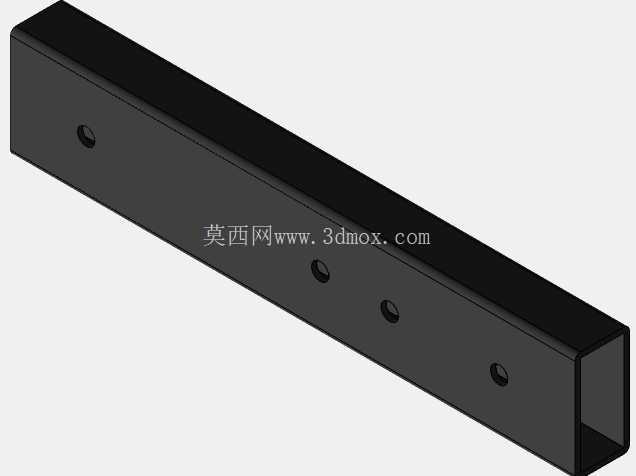

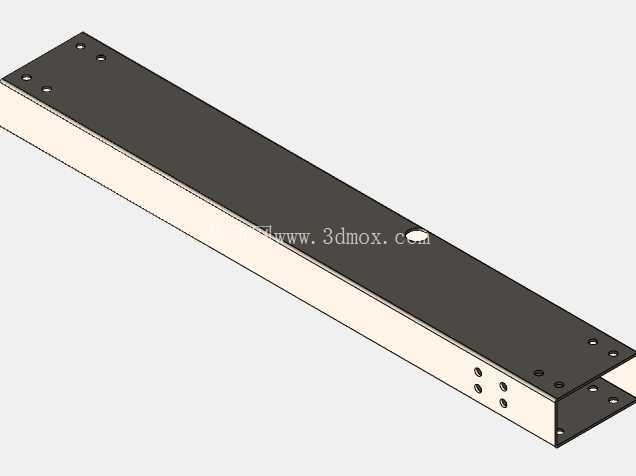

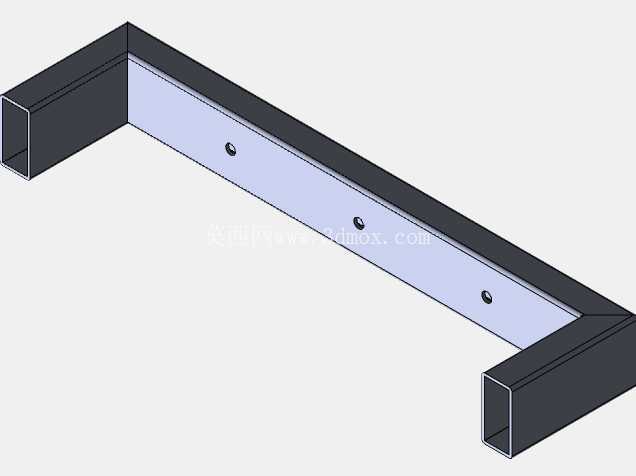

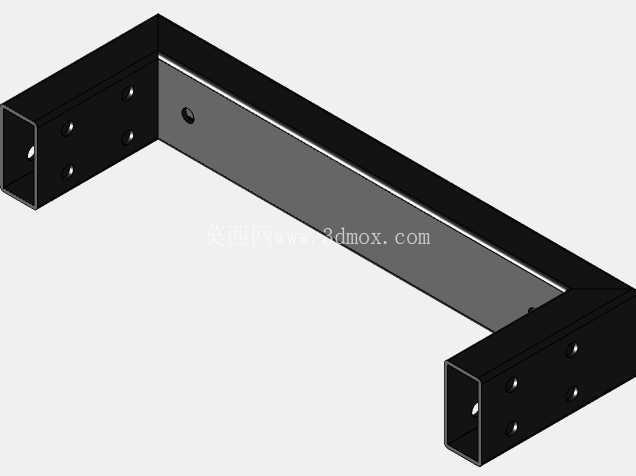

　　这套机械结构针对高校机器人竞技赛事的投掷类作业场景开发，核心用途是在限定赛场边界内完成指定物料的拾取、定位、精准投掷动作，适配赛事规则中对不同距离、不同高度目标区域的投送要求，可在赛场硬质平整地面上完成全向移动与作业姿态调整。从结构布局来看，整机采用方管焊接搭建的框架式底盘作为承载基础，底盘预留了驱动轮、从动万向轮的安装位，可根据赛场地面摩擦系数选配不同轮径的橡胶驱动轮，保证急停、转向过程中的姿态稳定性，底盘框架的型材选型兼顾了结构刚性与整机重量控制，避免过重导致的驱动负载过高、启停响应滞后问题。

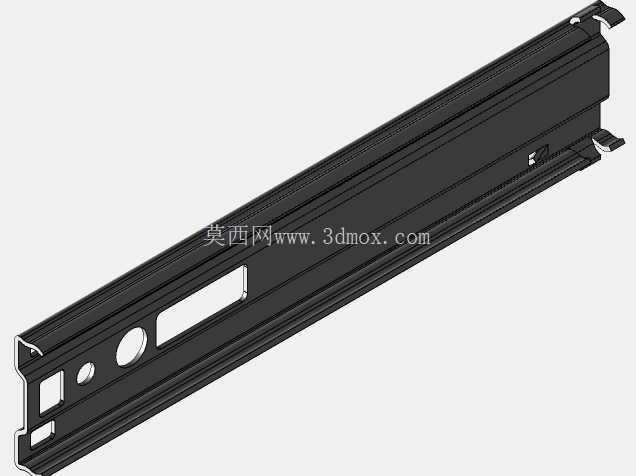

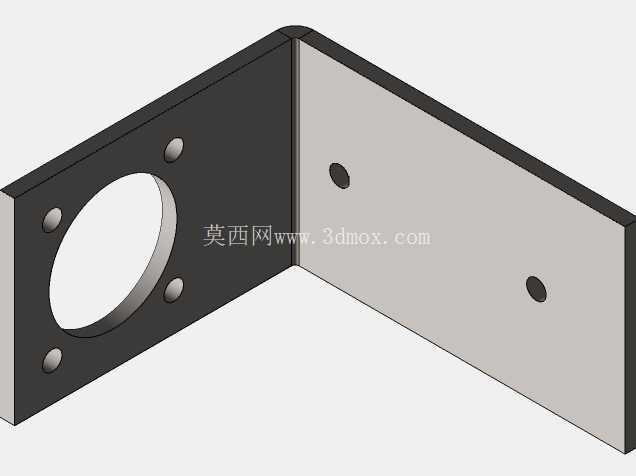

　　上部作业机构采用多连杆复合传动设计，投掷臂的回转支点经过多轮运动学仿真校核，配合上部的配重调节盘，可通过增减配重块的方式调整投掷力矩，适配不同重量规格的赛事物料投送需求，投掷臂末端的物料承载槽做了可更换式设计，可根据物料外形快速更换适配的托槽结构，无需改动整体连杆传动路径。俯仰调节机构采用丝杠配合直线导轨的传动形式，可实现投掷臂仰角的连续微调，调节过程无虚位，定位精度可满足赛事中不同投掷距离的角度补偿要求，机构的驱动端预留了伺服电机、直流减速电机的通用安装法兰，设计人员可根据自身的控制方案选配不同扭矩、转速的驱动元件，无需额外加工转接结构。

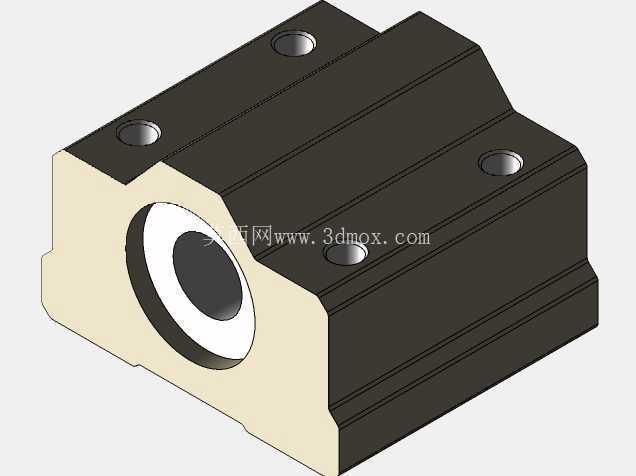

　　整机的安装边界充分考虑了赛事规则中的尺寸限制，收拢状态下的外轮廓可满足常规赛事的入场尺寸要求，作业状态下的机构伸展范围也经过干涉校核，所有运动部件在全行程内无结构干涉，线缆走线全部沿框架型材的内侧布置，预留了拖链安装位，避免运动过程中线缆被拉扯、磨损。从设计思路上，这套结构优先考虑了赛事场景下的快速拆装与维护需求，所有连接节点均采用标准紧固件装配，无焊接固定的易损部件，传动部位的轴承座全部采用可调式安装结构，可在长时间训练出现传动间隙时快速调整预紧量，无需整体拆解机构。底盘上部预留了控制元件、电池、气泵等配套部件的安装空间，安装孔位采用通用化的网格孔设计，可适配不同规格的控制器、驱动器安装尺寸，减少参赛队伍的二次加工工作量。

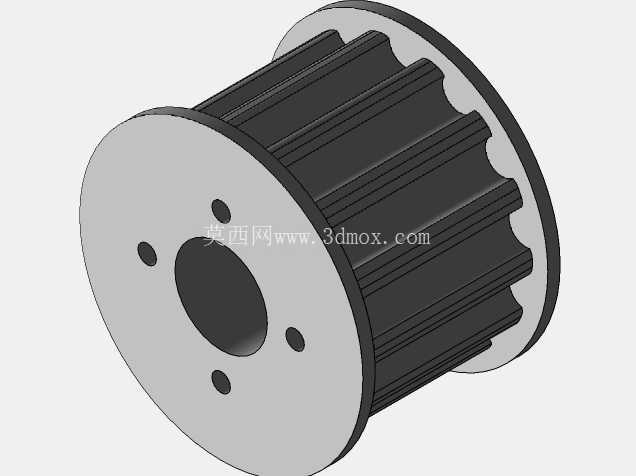

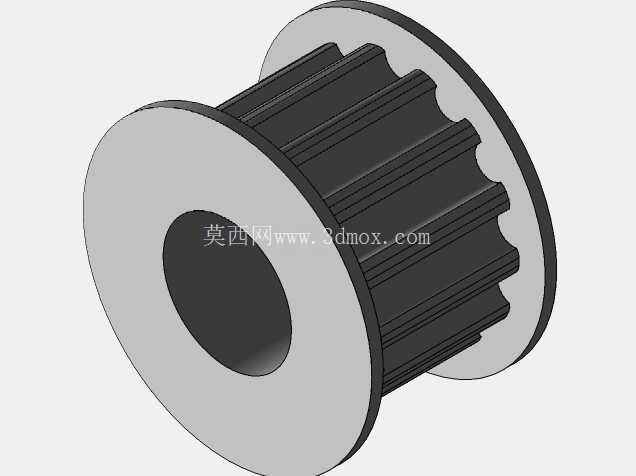

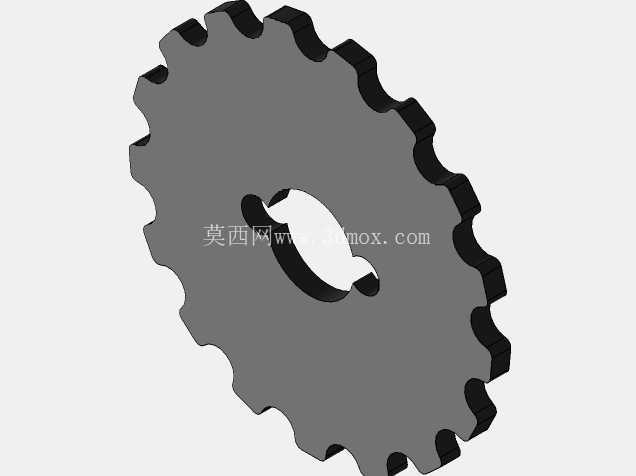

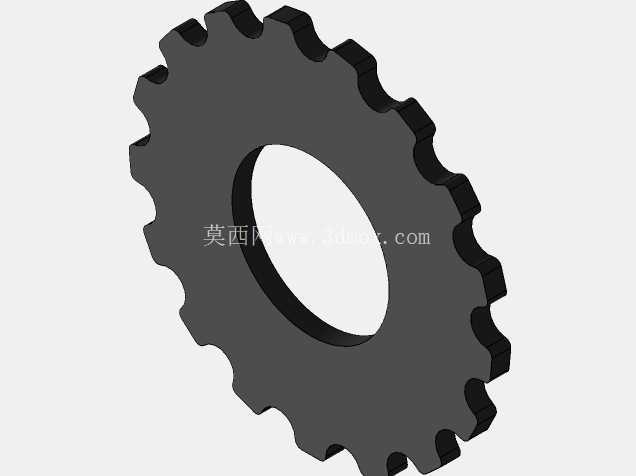

　　投掷机构的末端触发结构采用机械式拨杆设计，相比电磁式触发结构具备更高的可靠性，不会出现赛场电磁干扰导致的误触发问题，拨杆的触发行程可通过调节螺栓微调，保证物料释放时机的一致性，进而提升投掷落点的重复精度。整机的重心经过配平设计，在投掷臂快速回转作业时，底盘不会出现翘头、侧倾问题，无需额外增加配重块来保证稳定性，进一步控制了整机的总重量。针对赛事中可能出现的碰撞场景，底盘四周预留了防撞缓冲条的安装槽，可加装橡胶或泡棉缓冲件，吸收碰撞冲击能量，保护内部框架与传动部件不受损坏，所有外露的传动齿轮、带轮部位都设计了可拆卸的防护盖板，避免训练或比赛过程中杂物卡入传动机构造成故障。
