ESP32-CAM卡扣式设备防护外壳结构

　　在嵌入式视觉采集、小型物联网终端部署场景中，ESP32-CAM模块的裸板防护一直是现场安装的常见痛点，这类集成了摄像头、WiFi传输模块的核心板，引脚外露、镜头无防护，在桌面调试、壁挂安装、小型设备内嵌的过程中，很容易因为磕碰、积灰、接线拉扯导致核心元件损坏，这款卡扣式防护外壳正是针对这类实际使用需求做的结构适配。从实际安装边界来看，外壳完全贴合ESP32-CAM的板型轮廓，整体为方正的盒体结构，不会额外占用过多安装空间，不管是嵌入到小型智能门禁的面板内侧、固定在DIY智能小车的前端支架，还是作为独立的环境监控采集终端壁挂安装，都能适配常规的安装孔位预留逻辑。

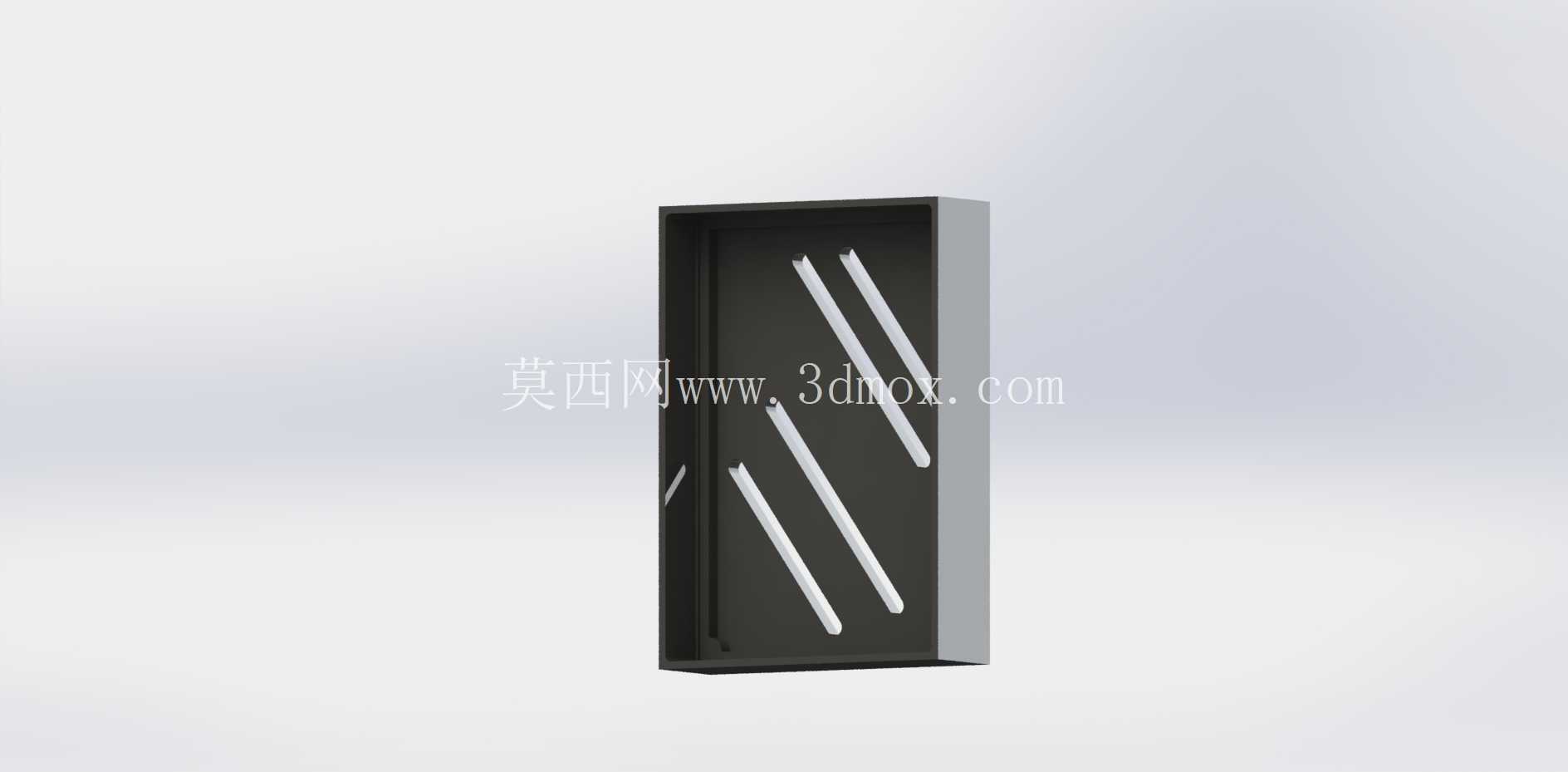

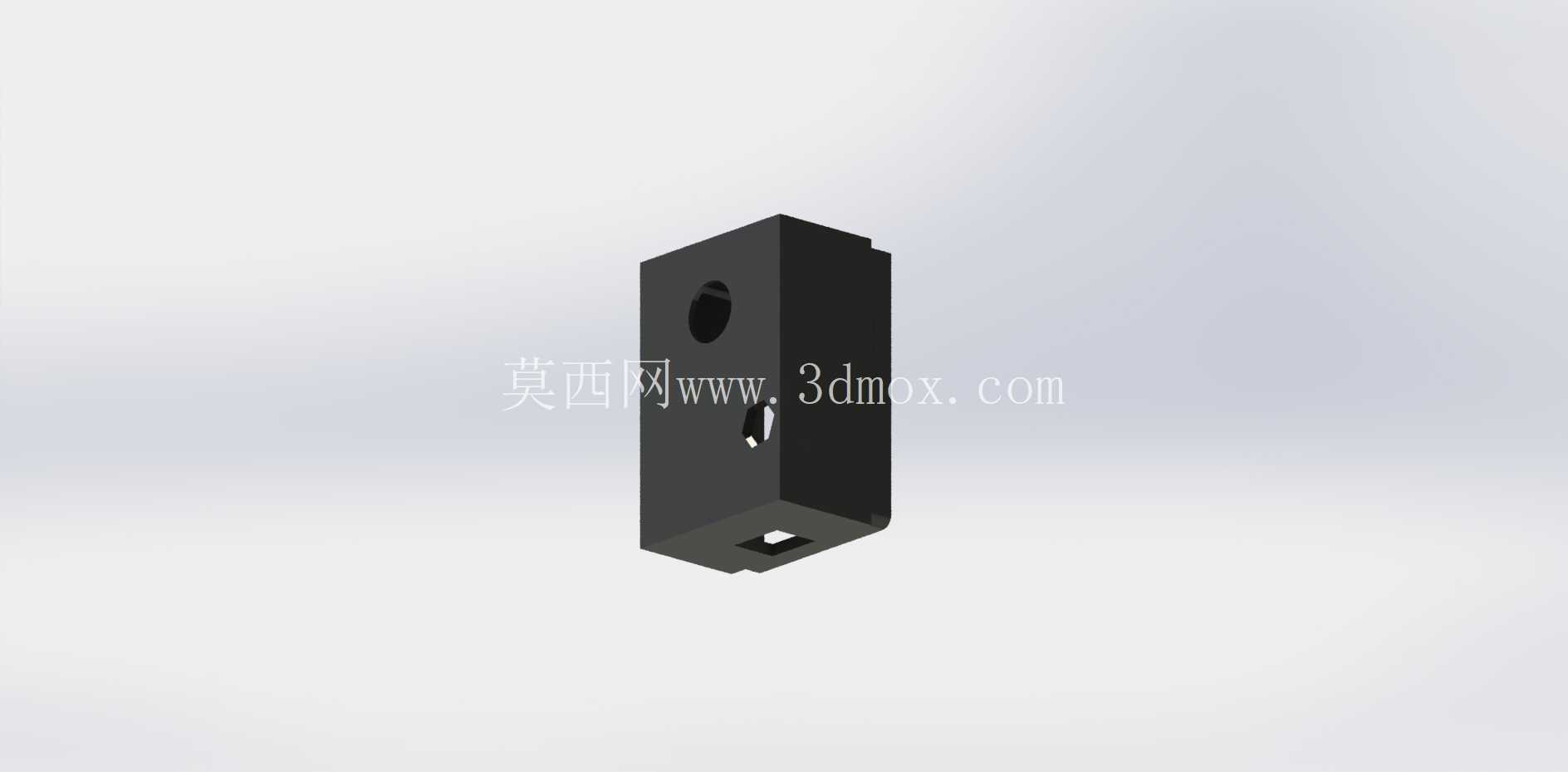

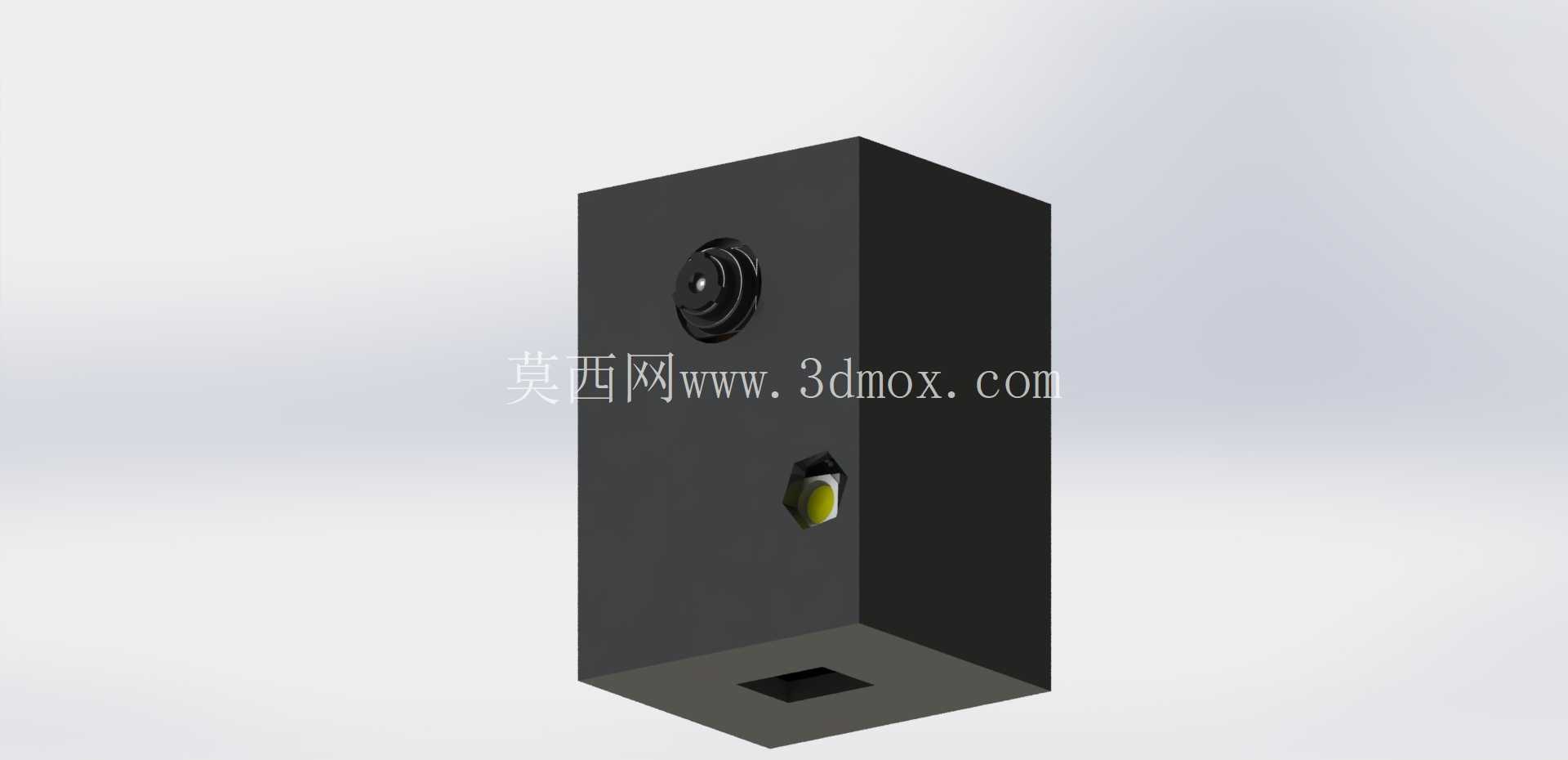

　　外壳正面预留了精准的镜头对位开孔，开孔边缘做了微小的沉台设计，既可以保证镜头视场角完全无遮挡，也能避免日常擦拭、触碰时直接刮花镜头镜片；在镜头开孔下方对应板载状态指示灯的位置，做了局部的透光避让区，不需要额外拆开外壳就能直观观察模块的供电、联网、数据传输状态，现场调试时不用反复拆装壳体就能判断设备运行状态。壳体的固定采用全卡扣式配合结构，没有设计额外的螺丝孔位，装配时直接将核心板对准壳体内侧的定位槽推入，上下壳体通过周边的卡扣咬合即可完成固定，这种设计一方面省去了装配时的螺丝锁附工序，小批量组装时能提升装配效率，另一方面也避免了螺丝柱占用PCB板周边的空间，不会干涉板载天线的信号传输——很多同类外壳在设计时忽略了ESP32-CAM的板载天线位置，螺丝柱或者壳体壁厚遮挡天线区域，会直接导致WiFi信号衰减，这款壳体在天线对应位置做了壁厚减薄处理，尽可能降低对无线信号的屏蔽影响。

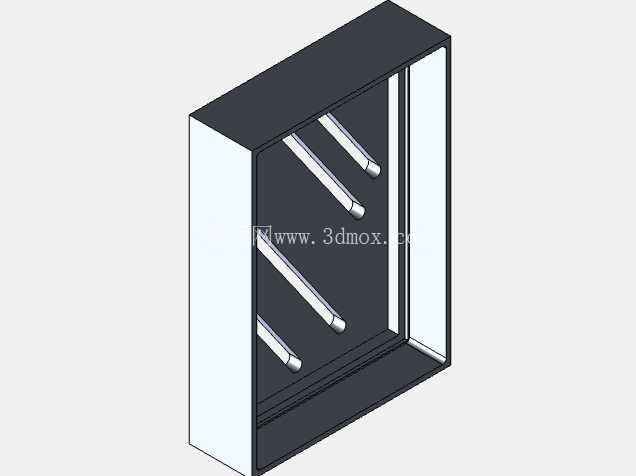

　　壳体底部对应模块的外接引脚、下载接口位置做了精准的开口避让，用户不需要拆开外壳，就可以直接外接串口下载程序、连接外接传感器或者供电线路，日常维护时不需要反复拆解壳体，就能完成接线、程序烧录的操作。从结构设计的合理性来看，壳体内侧设置了多道微小的定位筋，核心板装入后不会在壳体内出现晃动、移位的情况，即使是在有轻微振动的安装场景下，比如搭载在移动小车上、安装在有设备振动的机柜旁，核心板也不会和壳体发生相对位移，避免镜头偏移、接线松脱的问题。外壳的边角位置做了小圆弧过渡处理，没有尖锐的棱角，在桌面调试、手持搬运的过程中不会划伤操作人员，也能减少磕碰时壳体边角开裂的概率。

　　针对不同的安装场景，壳体背面可以根据实际需求粘贴双面胶做壁挂固定，也可以通过额外的固定支架搭配壳体外侧的平面做锁附固定，方正的外形让它不管是外露安装还是内嵌到其他设备内部，都能很好的适配安装空间，不会出现异形外壳难以定位的问题。很多DIY用户或者小批量做物联网终端的开发者，之前往往采用3D打印的简易外壳，要么开孔对位不准导致镜头歪斜，要么卡扣配合过松容易脱落，要么壁厚设计不合理导致信号差，这款外壳在设计时完全匹配核心板的实际尺寸，每一处开孔都对应板上元件的实际位置，卡扣的扣合量经过反复调整，既不会因为过紧导致拆装困难，也不会因为扣合量不足导致壳体轻易散开。在实际使用中，这款外壳可以给核心板提供基础的物理防护，阻挡日常环境中的灰尘落到PCB板上，减少引脚因为积灰导致的接触不良问题，也能避免日常操作时直接触碰电路板上的元件，减少静电打坏芯片的风险，对于需要长期部署在室内环境下的ESP32-CAM采集终端来说，这种结构简单、装配便捷的防护外壳，是提升设备运行稳定性、降低后期维护成本的实用配件。
