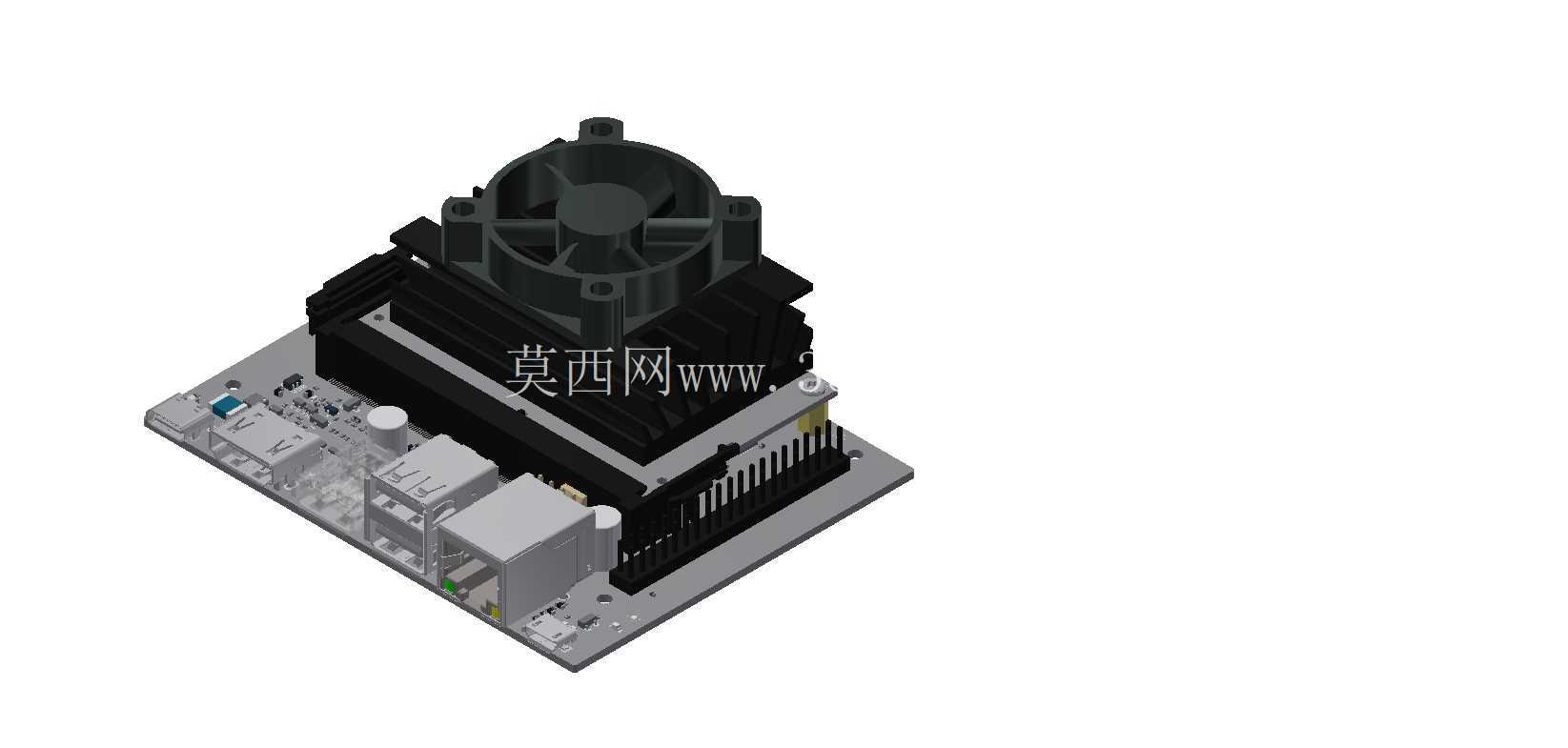

Jetson Nano开发板配套散热风扇组件

　　在嵌入式边缘计算设备的实际部署场景中，Jetson Nano作为低功耗高性能的AI计算载体，常被应用于智能视觉检测、小型机器人主控、边缘端数据采集分析等场景，这类场景下设备往往需要长时间满负载运行，核心处理器的热量如果不能及时导出，很容易出现降频卡顿、运算精度波动甚至硬件损坏的问题，这套配套的散热风扇组件正是针对这类实际使用痛点设计的结构方案。从结构设计逻辑来看，整个组件完全贴合Jetson Nano开发板的安装孔位布局，散热鳍片底座直接与核心SoC芯片表面接触，通过导热介质填充微观间隙降低热阻，鳍片部分采用多道平行肋片结构，在有限的垂直安装空间内最大化拓展散热面积，上方的轴流风扇直接对准鳍片间隙送风，形成定向的空气流道，将鳍片上蓄积的热量快速带离设备主体，避免热量在开发板周边堆积影响周边供电、存储模块的工作稳定性。

　　考虑到嵌入式设备的安装空间往往比较紧凑，这套散热组件的外形尺寸严格控制在开发板的投影边界范围内，不会额外占用板载USB、HDMI、GPIO等接口的插拔空间，风扇的供电走线也预留了对应板载风扇插针的走线槽位，安装时不需要额外对开发板进行打孔、切割等二次加工，直接通过板载预留的安装孔位用螺丝固定即可，安装公差控制在0.2mm以内，能够保证散热底座与芯片表面的贴合压力均匀，不会出现局部压合过紧损伤芯片、或者压合过松导致热阻过大的问题。

　　从实际使用的适配性来看，这套结构在设计时充分考虑了不同部署环境的兼容性，风扇的固定支架采用和散热鳍片一体化的卡扣结构，既可以保证风扇运行时的震动不会传递到开发板上引发接插件松动，也能避免长期运行后风扇移位导致的送风方向偏移，鳍片的高度设计也兼顾了散热效率和整体厚度，不管是将开发板安装在小型防护外壳内，还是直接堆叠在多设备集群机架上，都不会出现空间干涉的问题。在结构细节处理上，风扇的出线位置做了圆角过渡处理，避免长期震动磨损线材绝缘层，散热鳍片的边缘也做了钝化倒角，安装操作时不会划伤操作人员，同时整个散热组件的重量经过优化，不会因为过重导致开发板在垂直安装场景下出现PCB板弯曲变形的问题，适配嵌入式设备多场景安装的实际需求。

　　对于从事嵌入式硬件结构设计、边缘计算设备集成的从业者来说，这套结构方案可以直接参考复用，不需要重新进行散热匹配和孔位测绘，能够有效缩短硬件适配的开发周期，在实际选型时也可以根据具体的负载功耗情况，调整鳍片的厚度或者风扇的转速参数，满足不同工况下的散热需求。
