九针矩形电气连接插件结构设计

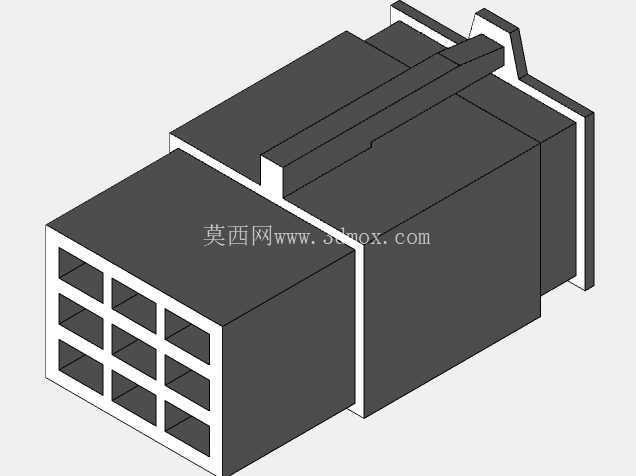

　　这类九针电气连接器在工业控制、通讯设备布线场景里应用极广，常见于控制柜内部信号回路对接、小型通讯设备外接端口、测试工装的信号转接环节，核心作用是实现多回路弱电信号的稳定对接，避免单根导线逐一接线的繁琐工序，同时保证对接后的接触可靠性，减少现场布线的错接概率。从结构设计来看，该连接器采用公母对插的矩形壳体结构，前端面设置三行三列共九个方形针位孔，每个孔位对应独立的信号接触腔，孔位之间设置等距的分隔筋，既可以保证插针对接时的导向精度，也能避免相邻针脚之间出现信号干扰、短接的问题。

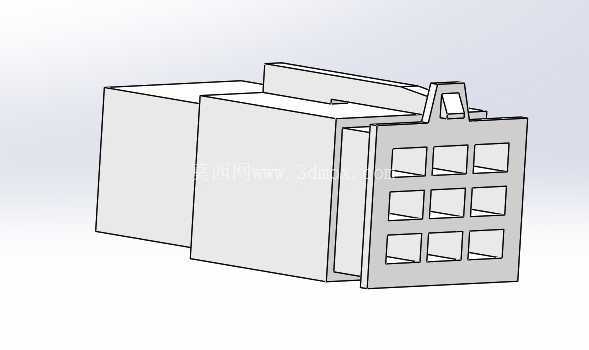

　　壳体后端设置两层阶梯式的导线容纳腔，内层腔体靠近插针端，用于固定插针尾部的压接部位，外层腔体尺寸稍大，用于容纳导线的绝缘层与线束护套，两层腔体之间设置限位台阶，压接完成的插针装入后不会向后脱出，同时也能避免线束拉扯时直接作用在插针接触部位，提升接线部位的抗拉力性能。壳体顶部设置一体式的卡扣挂耳结构，公母端对插到位后，挂耳会卡入母端壳体对应的卡槽内，不需要额外加装固定螺丝就能实现锁紧，防止设备运行过程中受振动影响出现接插件松脱的问题，拆卸时只需要按压挂耳即可拔出，现场维护操作十分便捷。

　　在安装边界设计上，该连接器属于板前安装类型，前端插接面的外轮廓尺寸适配常规的面板开孔尺寸，壳体两侧设置平直的定位边，安装时可以贴紧面板内壁，不需要额外设计定位凸台就能保证安装后的平齐度；插针的伸出长度经过匹配设计，公端插针完全插入母端接触套后，插针根部与接触套端部保留0.3mm左右的安全间隙，既保证插合深度满足接触面积要求，也不会因为插合过深顶坏接触套内部的弹性结构。接触件的排布采用等间距矩阵设计，相邻针位的中心距符合通用弱电接插件的间距规范，每个针位的额定载流能力满足常规信号传输要求，接触部位采用弹性接触结构，插合后接触电阻稳定，多次插拔后仍能保持可靠的接触性能。

　　壳体材质选用常用的工程绝缘材料，具备足够的结构强度与绝缘性能，日常使用中可以耐受常规的工业环境温度，不会因为长期受热出现壳体变形、绝缘性能下降的问题，同时材料具备一定的韧性，挂耳部位反复按压弯折也不会出现脆裂问题。在建模过程中，需要重点关注插针孔位的同轴度公差，每个孔位的中心位置偏差需要控制在合理范围内，否则会出现公母对插时插针偏位、插合困难的问题；壳体内部的分型面位置需要结合注塑工艺的要求设计，避免出现倒扣结构导致模具结构过于复杂，同时壁厚设计保持均匀，避免注塑成型后出现缩痕、变形等缺陷，影响产品的装配精度。另外，壳体表面的棱角位置都做了小尺寸的倒圆角处理，既可以避免安装接线时划伤操作人员，也能减少注塑成型时的应力集中问题，提升壳体的结构强度。这类连接器在实际选型时，需要匹配对应的针数、线径范围，确认对接后的锁紧方式是否适配应用场景的振动等级，对于有防水要求的场景还需要额外搭配密封圈结构，该基础款结构主要用于室内设备内部的干燥环境，满足常规的信号传输对接需求，结构简单可靠，零部件数量少，装配工序简单，适合批量生产应用。
