微型金属齿轮电机配套安装固定支架

　　在小型智能硬件、桌面级创客装置、微型传动模组的开发过程中，微型金属齿轮电机的安装定位精度，直接决定整套传动机构的运行稳定性与输出效率，这款配套的电机安装支架，正是针对这类小尺寸减速电机的安装痛点完成的结构设计。日常做小型移动机器人底盘、桌面机械臂关节、微型传送带驱动单元、智能门锁传动模块这类项目时，很多工程师会直接用双面胶或者扎带固定微型齿轮电机，运行一段时间后很容易出现电机移位、输出轴与传动轮不同心的问题，轻则带来传动噪音、齿轮磨损加快，重则直接出现卡滞、传动失效的情况，这款支架从结构上解决了这类小尺寸电机的安装定位问题。

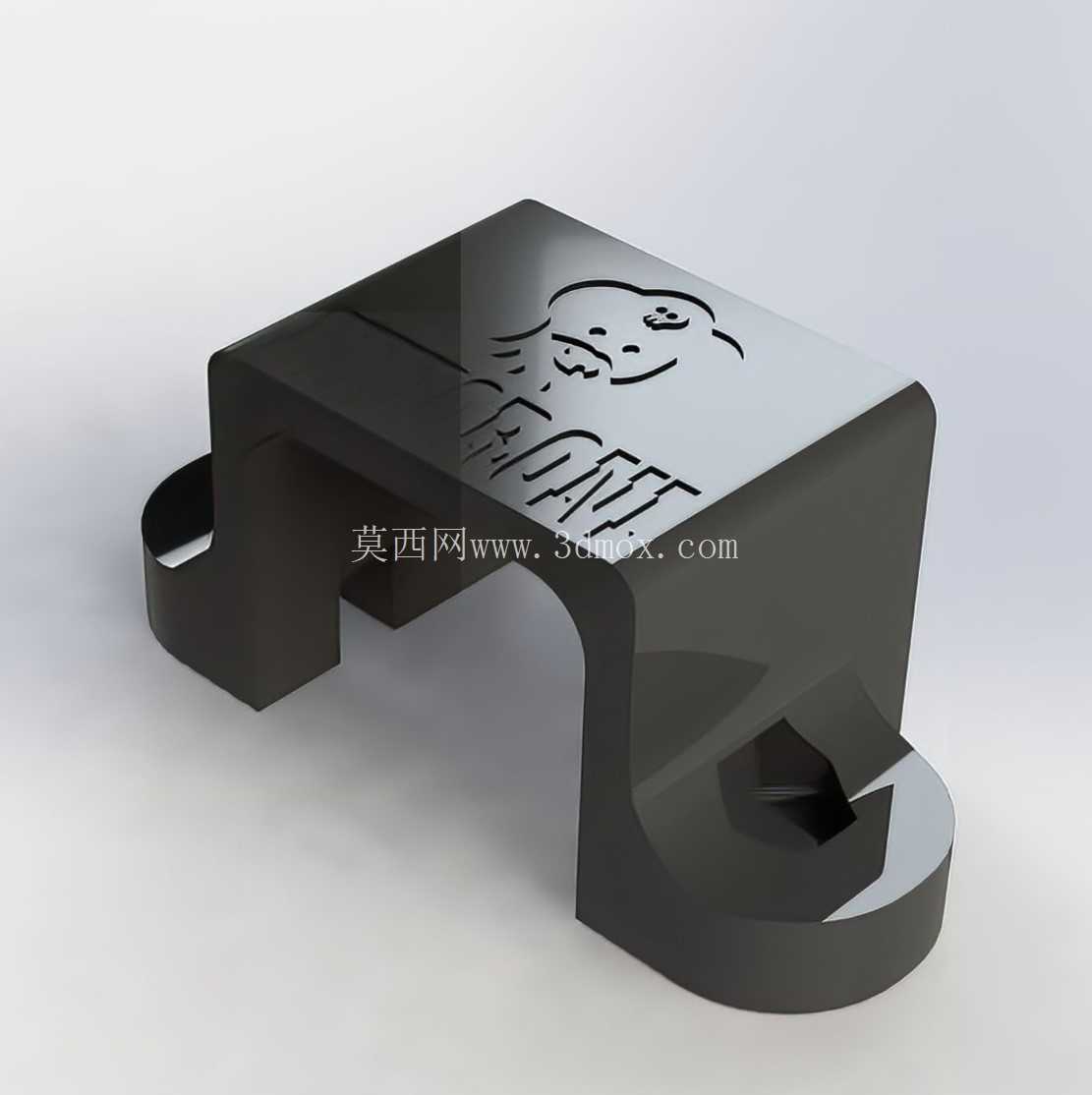

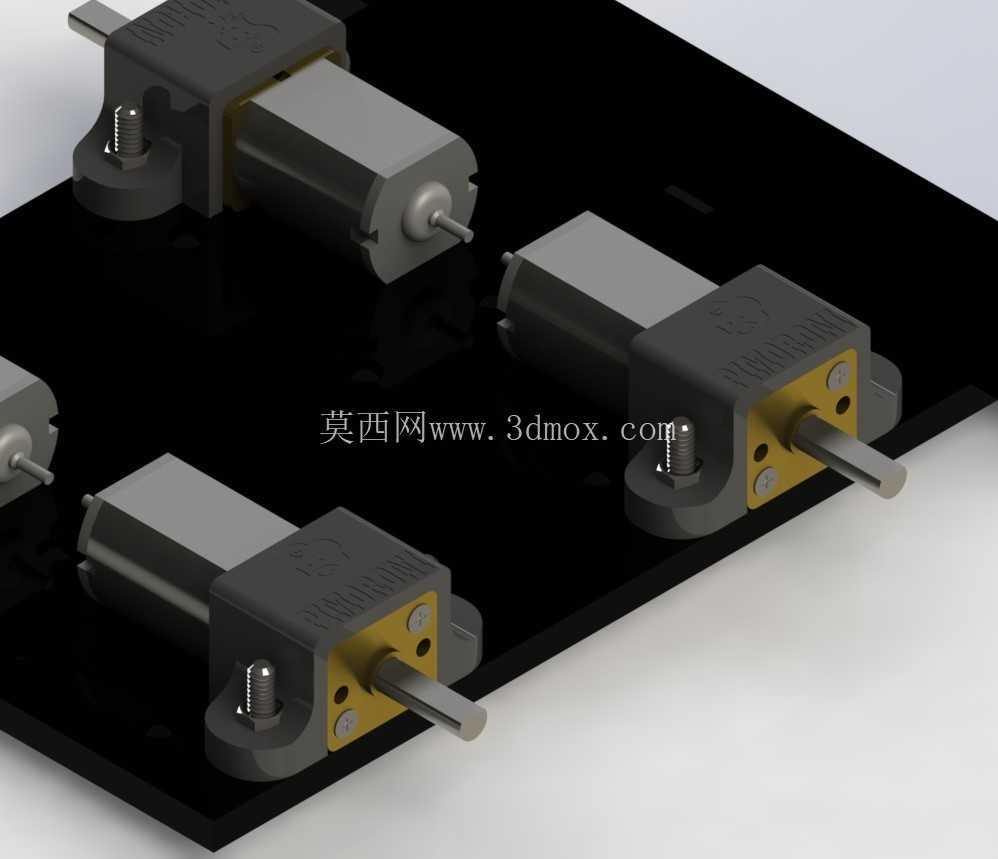

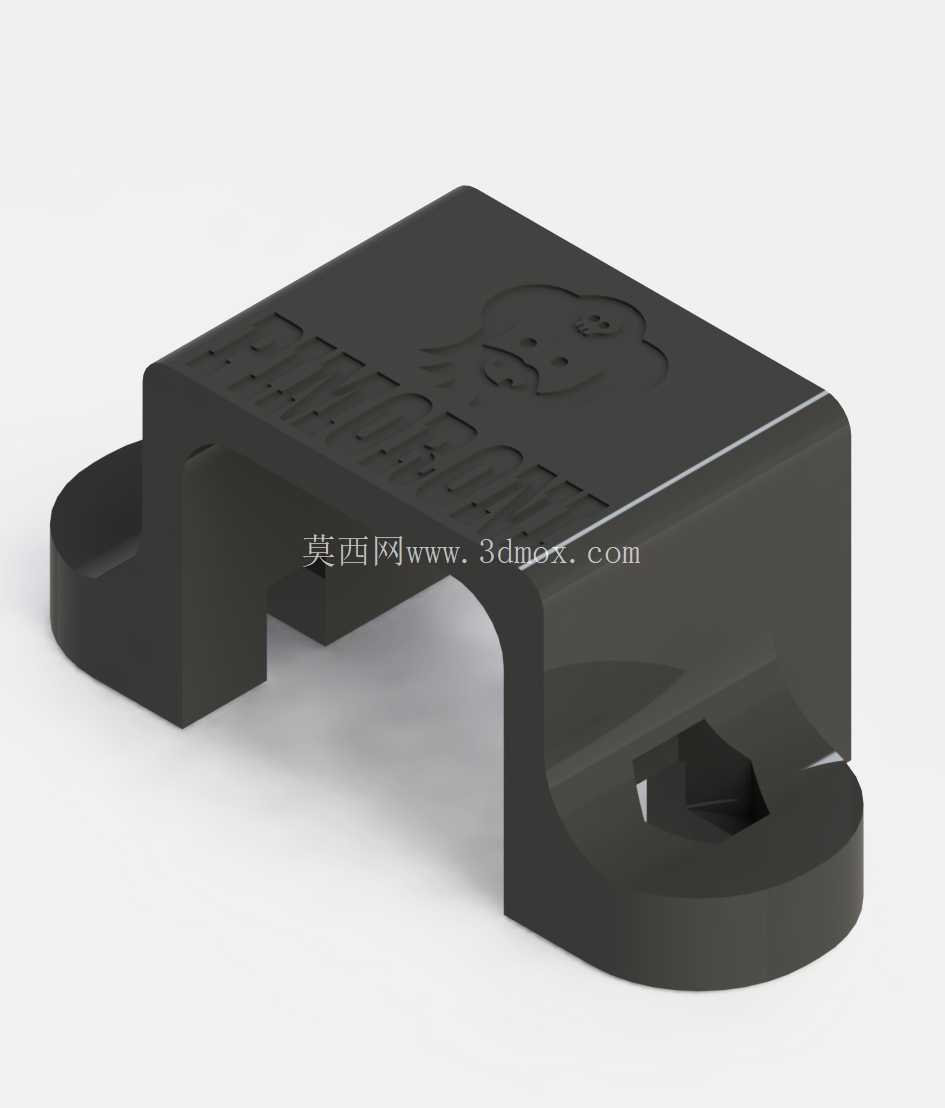

　　从结构设计逻辑来看，这款支架采用分体式配对设计，单组支架可同时固定两台同规格的微型金属齿轮电机，支架主体采用与电机安装端面完全贴合的定位面，对应电机本体上的两个安装螺柱位置预留了精准的沉头安装孔，安装时电机端面与支架定位面完全贴合，通过螺丝锁紧后不会出现径向窜动，能保证电机输出轴的轴线位置精度控制在极小的公差范围内。支架底部设计了带通孔的固定耳，可通过M2或者M2.5的螺丝将整个支架组件固定在亚克力板、3D打印结构件、铝合金安装底板等不同材质的安装基面上，固定耳的位置做了下沉设计，螺丝锁紧后头部不会突出支架表面，不会和电机本体或者周边的传动零件产生干涉。从安装边界尺寸来看，这款支架适配的是市面上常见的N20规格微型金属齿轮电机，单台支架的宽度刚好匹配电机本体的安装面尺寸，两台电机并排安装时的中心距，刚好适配小型差速驱动底盘常用的轮距设计要求，不需要额外调整安装位置就能直接匹配标准尺寸的微型橡胶车轮，输出轴的中心高度距离安装基面的尺寸经过精准核算，安装后车轮与安装面的间隙均匀，不会出现擦碰底盘或者离地间隙过大的问题。支架与电机接触的位置做了局部的避让槽，刚好避开电机本体上的金属齿轮箱端盖凸起部分，安装时不需要额外打磨或者修配就能完全贴合，减少装配时的调整工作量。

　　在实际应用场景中，这类支架除了用于小型移动机器人的驱动轮安装，还可以用在微型电动滑台的驱动端固定、小型自动送料机构的动力源安装、桌面级分拣装置的驱动电机定位，甚至在一些小型智能阀门的执行器改造、微型升降机构的动力单元固定场景中都能适用。支架的结构设计充分考虑了微型传动场景的安装空间限制，整体厚度控制在2mm以内，不会占用过多的设备内部空间，对于内部空间紧凑的小型智能硬件来说，这种紧凑的安装结构能大幅降低整体结构的设计难度。从受力角度来看，支架的受力点集中在底部固定耳和电机安装孔位，两个位置之间通过加强筋做了结构强化，电机满负载输出扭矩时，支架不会出现形变或者断裂的情况，能长期保持电机的定位精度。

　　很多工程师在做微型传动结构设计时，往往会忽略电机安装支架的精度影响，实际上微型传动系统的扭矩本身很小，哪怕是零点几毫米的同轴度误差，都会带来很大的传动阻力，导致电机负载变大、续航缩短，甚至出现堵转烧电机的情况，这款支架的定位孔位都是按照电机的实际安装尺寸做的精准适配，装配时不需要反复调整位置，只要把电机卡入支架定位面锁紧螺丝，就能保证输出轴的位置精度，大幅降低装配调试的时间成本。另外支架的配对设计也考虑了双电机对称安装的需求，左右两个支架的安装孔位完全对称，做差速驱动底盘时不需要单独区分左右支架，装配时的通用性更强，减少零件种类的同时也降低了物料管理的成本。在安装兼容性方面，支架底部的固定孔做了长圆孔设计，允许小范围的安装位置调整，就算安装底板上的孔位存在少量加工误差，也能通过长圆孔微调位置，保证电机输出轴和传动轮的对中精度，这种容错设计对于手工加工的创客项目或者小批量试制的产品来说非常实用，不会因为底板的少量加工误差导致整个结构无法装配。
