工业通风设备用钢丝防护格栅结构

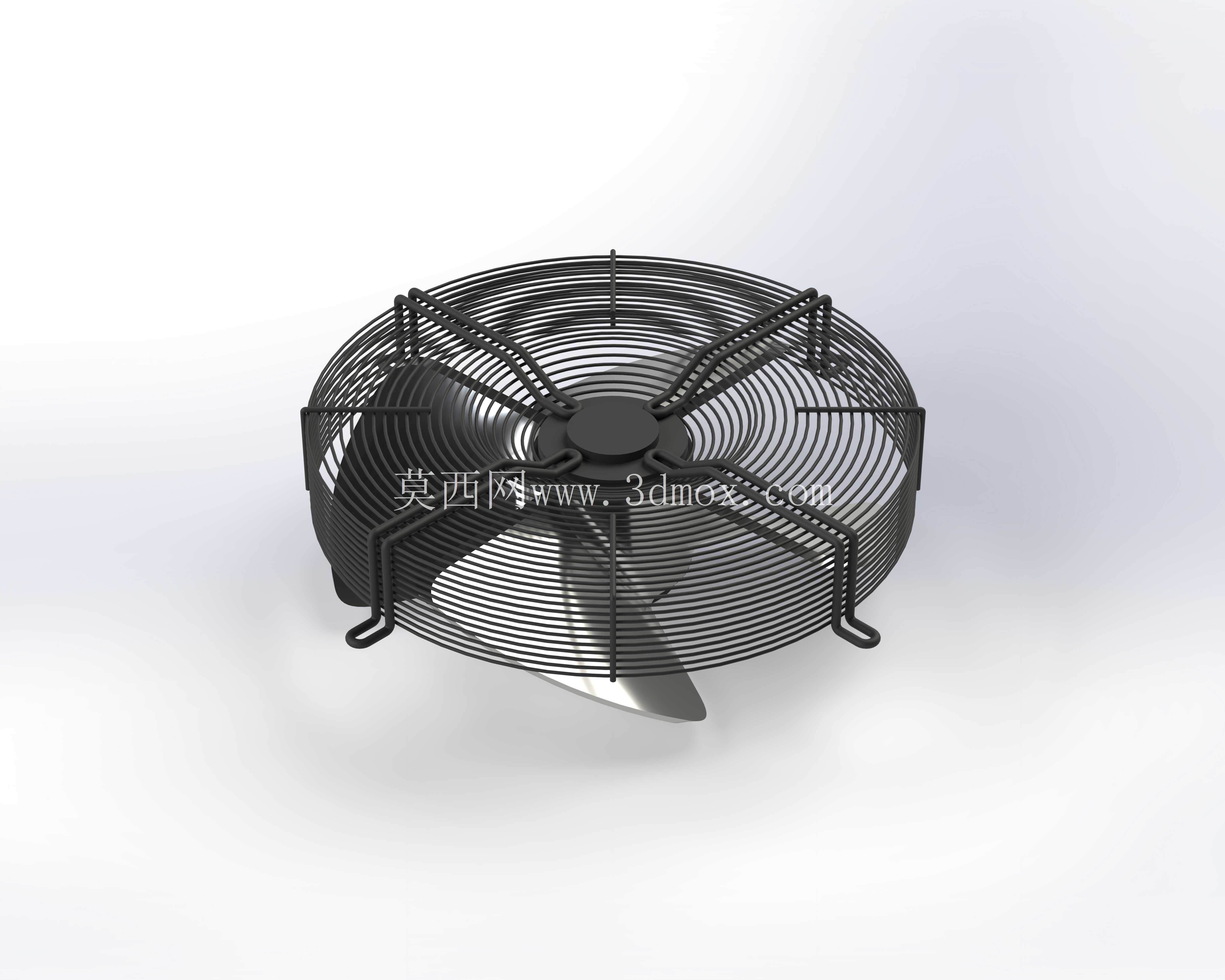

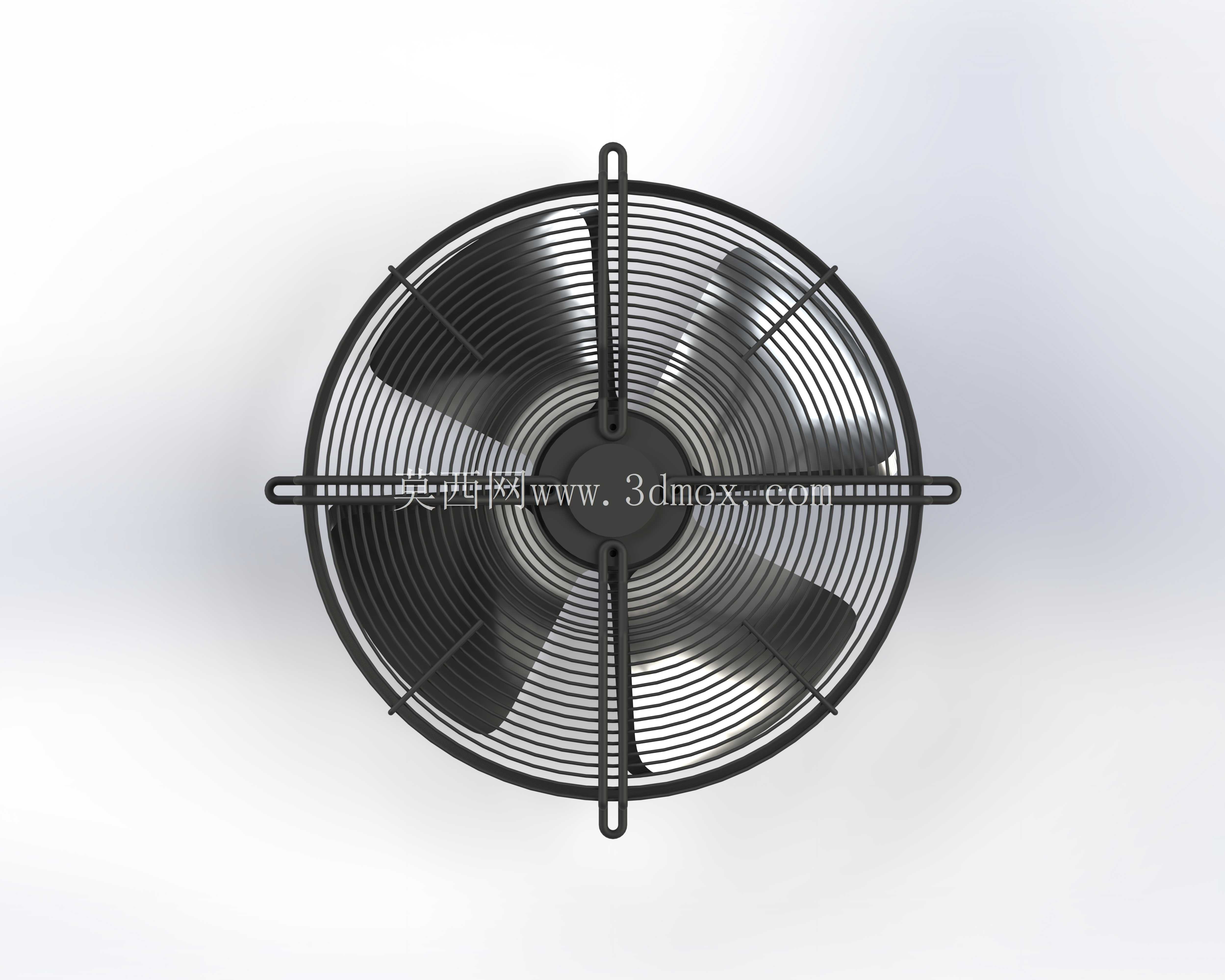

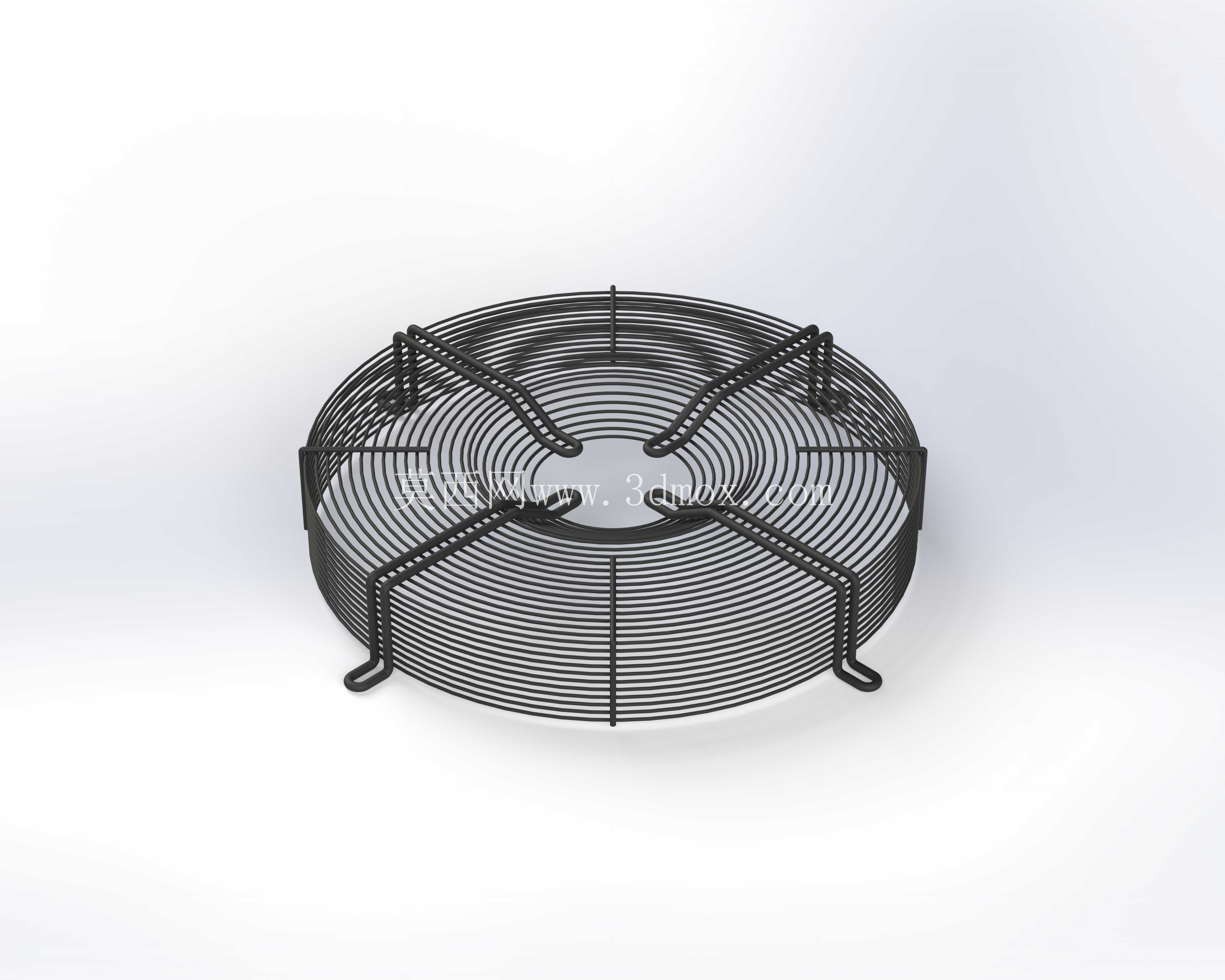

　　这类钢丝防护格栅主要配套各类工业轴流风机、设备散热风扇使用，覆盖厂房通风机组、机柜散热单元、暖通空调外机、工业冷却风路等场景，核心作用是在不阻挡气流通过的前提下，阻隔人员肢体、异物触碰高速旋转的风叶，规避机械伤害风险，同时也能阻挡大体积杂物被吸入风路打坏叶片。从结构设计逻辑来看，整体采用环形同轴布局，中心预留对应风机转轴的避让空间，外圈为贴合风机安装端面的闭合环筋，多根径向支撑筋沿圆周均匀分布，将同心布置的多圈环形钢丝焊接为整体，径向筋的末端设计有折弯安装脚，直接对应风机端盖上的固定孔位，不需要额外加装转接支架就能完成装配。

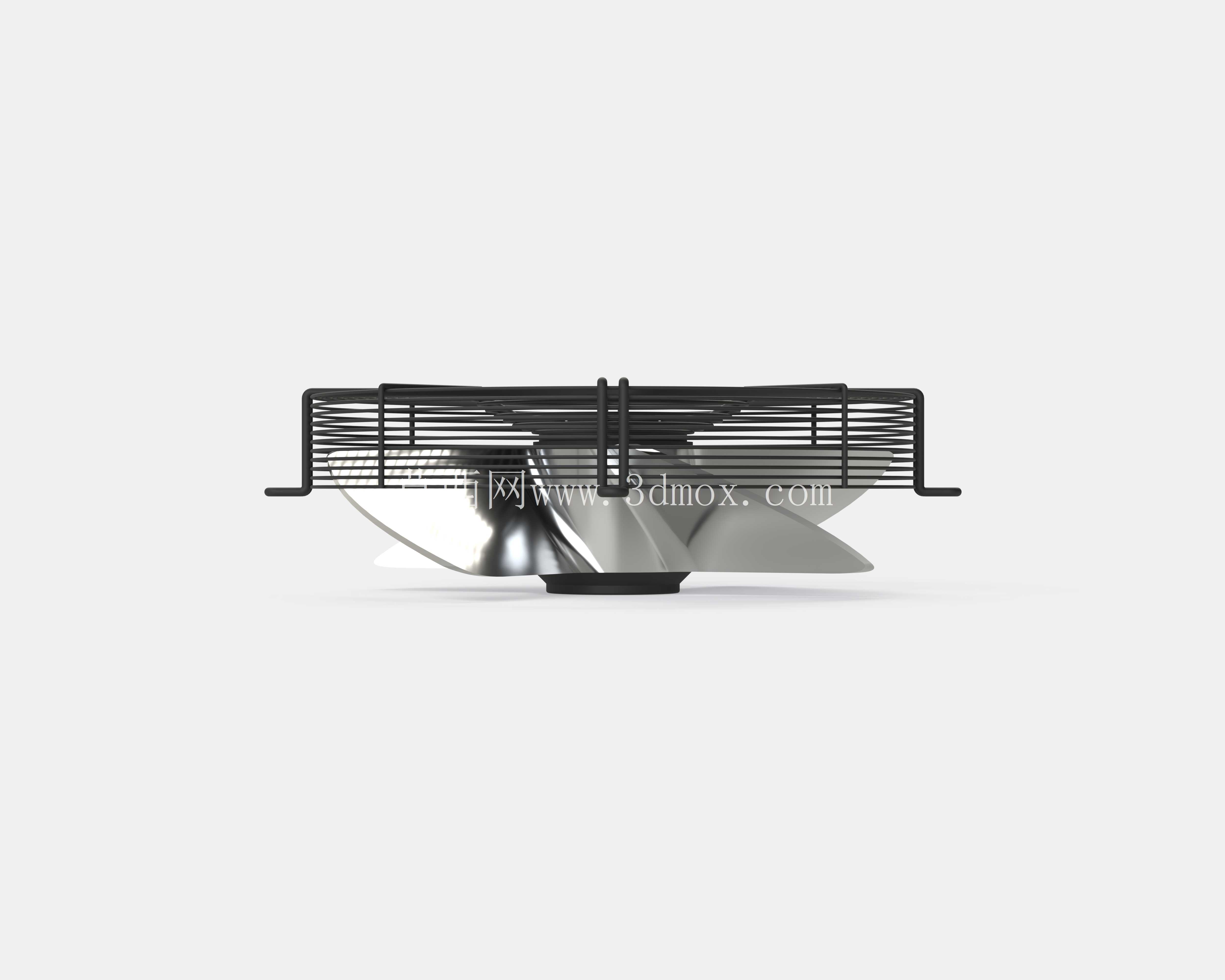

　　设计过程中需要优先平衡通风效率与结构强度的关系：环形钢丝的间距控制在8-12mm区间，既保证手指无法穿过间隙触碰风叶，又尽可能减少钢丝对气流的遮挡，降低风阻带来的风量损耗；径向支撑筋的数量根据护罩直径匹配，直径300mm规格的护罩通常设置4根径向筋，直径超过400mm则增加到6根，避免环形钢丝受外力挤压出现过大形变。安装边界方面，护罩的外圈直径比对应风机的叶尖直径大15-20mm，保证完全覆盖风叶旋转范围，安装脚的折弯高度与风机端盖的凸台高度匹配，装配后护罩与风叶端面的间隙保持在10-15mm，既不会因为间隙过小蹭到旋转的叶片，也不会因为间隙过大让异物从侧边斜向插入触碰风叶。

　　钢丝材质选用冷拔碳素钢丝，表面做喷塑或镀锌处理，适配工业车间多尘、潮湿的使用环境，避免长期使用出现锈蚀脱落污染风路；所有钢丝的焊接点位都做打磨平滑处理，没有突出的焊瘤或毛刺，既防止安装过程中划伤操作人员，也避免突出结构在气流作用下产生异常风噪。在实际选型匹配时，除了核对安装孔位的中心距，还要确认护罩的纵深尺寸，部分带导风圈的风机需要护罩的径向筋折弯角度匹配导风圈的弧度，保证安装后贴合紧密，不会出现运行共振。

　　这类护罩的结构没有冗余设计，所有钢丝的受力路径都直接传递到外圈安装环与径向支撑筋上，即使受到一定程度的外力碰撞，也能通过钢丝的弹性形变卸力，不会出现整体断裂脱落的情况，长期运行不需要额外维护，只需要定期清理钢丝缝隙间积附的纤维、灰尘，避免积垢过厚影响通风效率。针对不同的安装场景，径向筋的安装脚可以调整为直插式、卡扣式或者螺接式结构，适配不同厂家的风机端面固定结构，不需要修改风机本身的壳体设计就能完成替换配套。
