差速驱动三轮移动机器人底盘结构

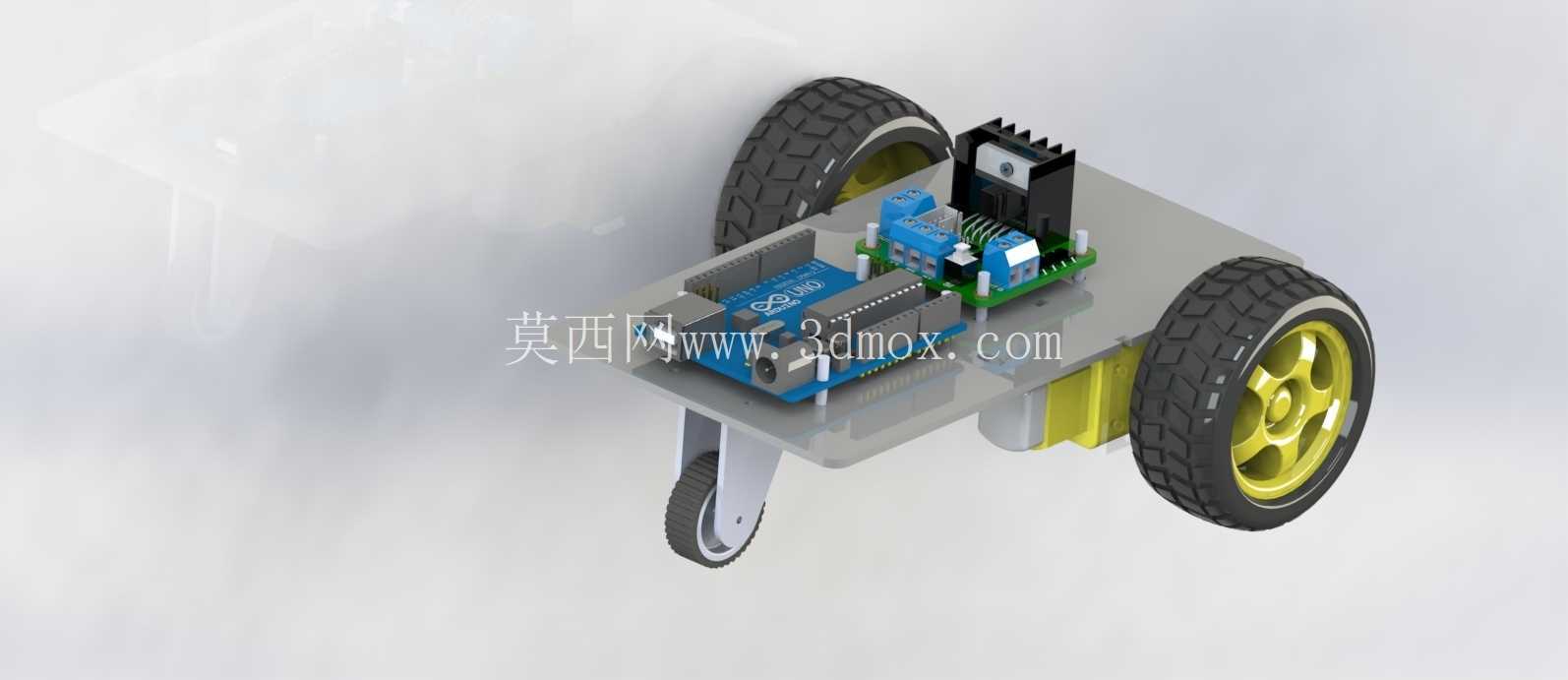

这款三轮移动底盘采用经典的两点驱动加一个随动万向轮的布局形式，在实际工程应用中，这类结构常被用作教学实验平台、小型巡检载具、室内物料转运单元的基础承载结构，相比四轮结构，三轮布局无需考虑悬挂的差速补偿问题，对地面平整度的容忍度更高，在平整的室内环氧地坪、瓷砖地面上行驶时不会出现四轮结构常见的某轮悬空打滑问题，加工装配的公差要求也相对更低，适合小批量试制与学生创新项目使用。

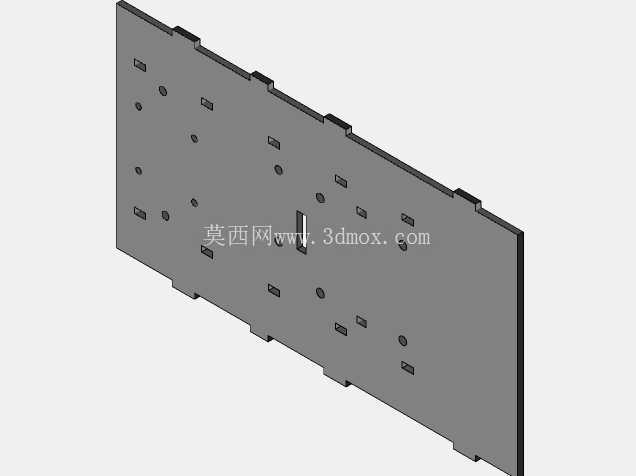

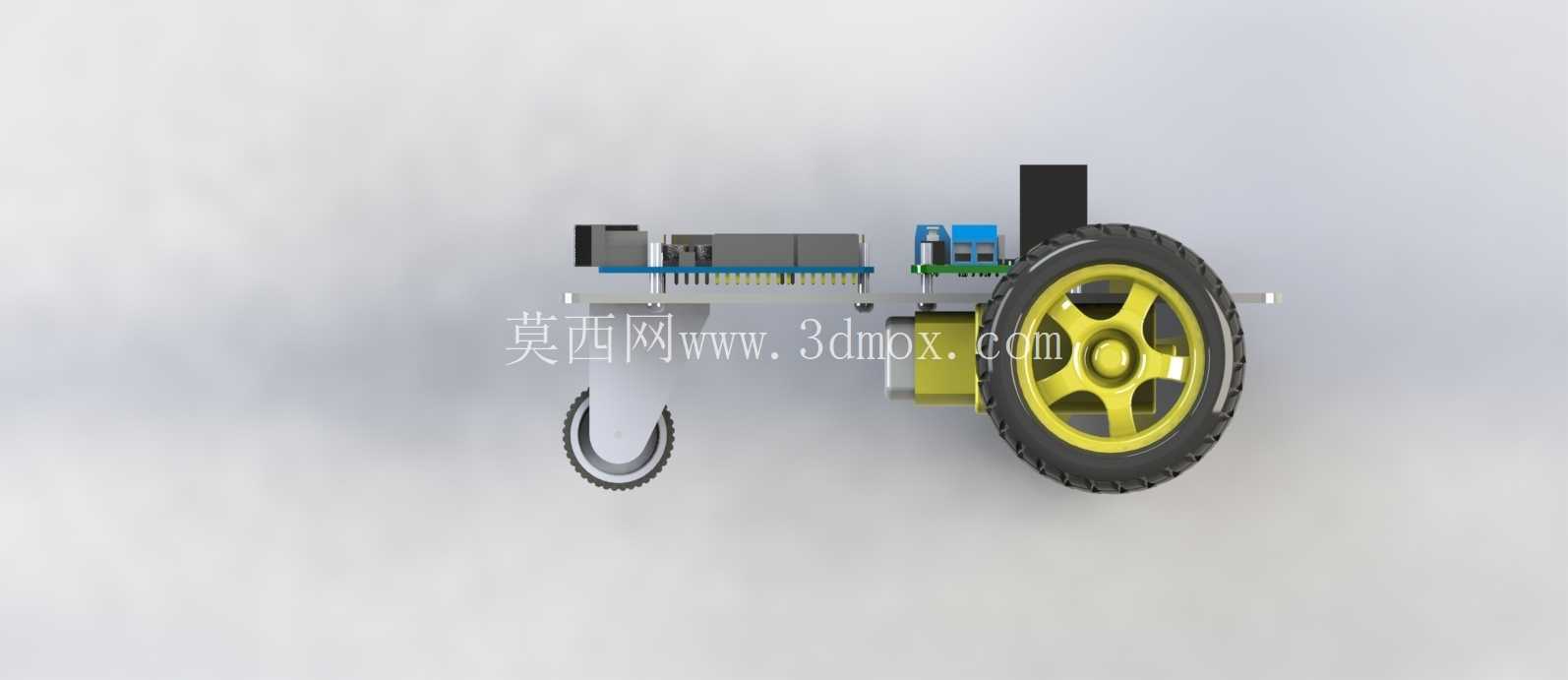

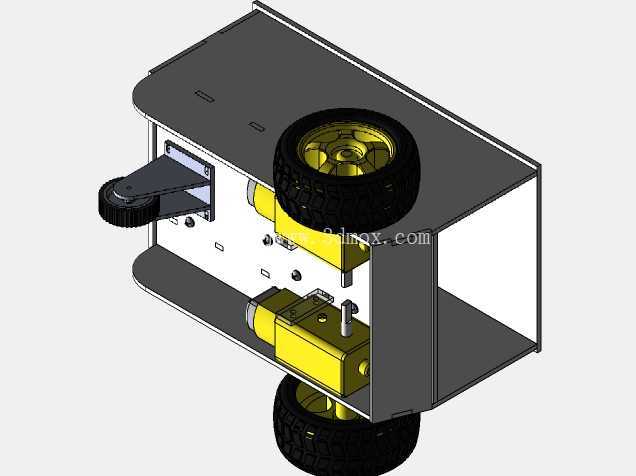

从结构设计思路来看，底盘承载板采用平板式安装基准，所有功能部件均以板面为安装基准进行定位，板面预留的长圆形安装孔可适配不同尺寸的控制板、驱动板安装需求，不需要重新打孔就能调整电控部件的安装位置，给后期功能迭代留出了足够的改装空间。两个驱动轮对称布置在底盘中轴线上，轮距参数经过匹配计算，在原地转向时不会出现过大的滑动摩擦阻力，驱动轮直接与减速电机输出轴连接，省去了额外的传动结构，既减少了传动环节的功率损耗，也降低了装配复杂度，后期维护时只需要拆卸轮体固定螺丝就能更换轮胎或者电机。随动万向轮布置在底盘的前端或者后端（根据实际使用的传感器安装方向调整），只起到承载与辅助转向的作用，不需要额外配置驱动与转向机构，大幅简化了控制逻辑。

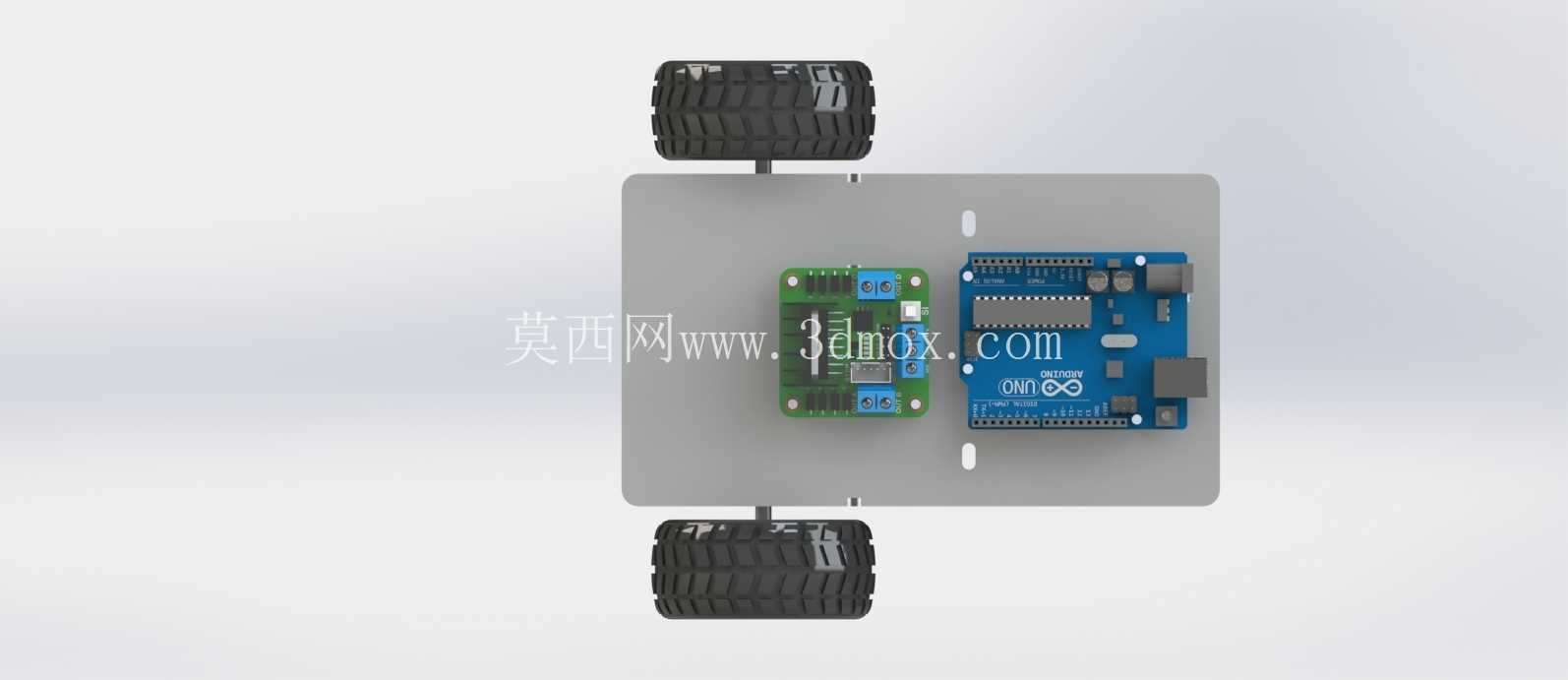

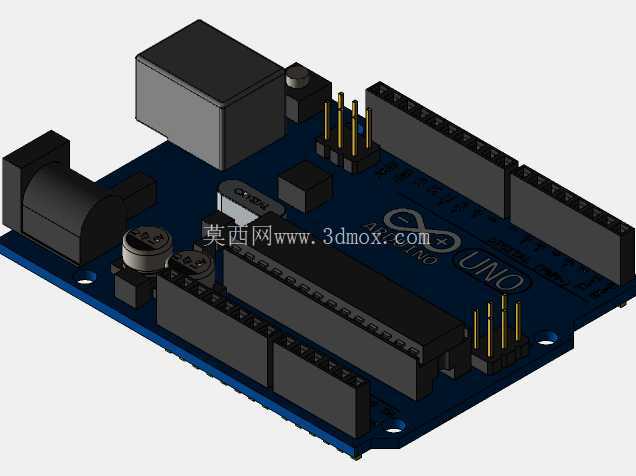

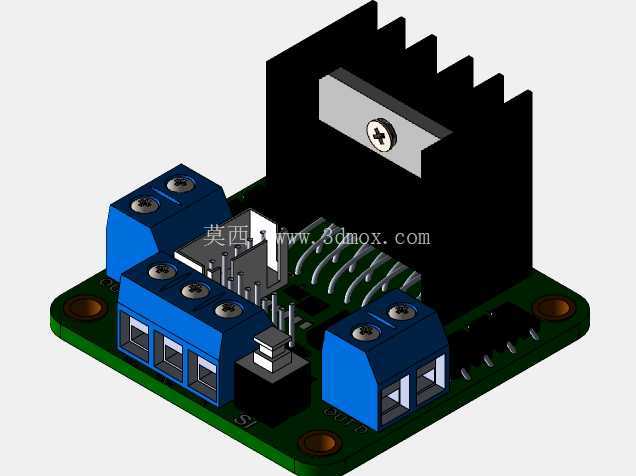

电控部分的安装位预留了两层安装空间，下层靠近驱动轮的位置布置电机驱动板，缩短驱动板到电机的接线长度，减少大电流走线对上层控制信号的电磁干扰，上层安装通用控制板，控制板的接口全部朝向底盘外侧，方便外接传感器、通讯模块的时候插拔接线，不需要拆开整个底盘就能完成外设的接线调试。走线槽沿着底盘板面的加强筋位置布置，所有线缆都可以顺着槽位固定，避免行驶过程中线缆晃动被轮体卷入，也能让整机布线更规整，排查线路故障的时候能快速定位对应线缆。

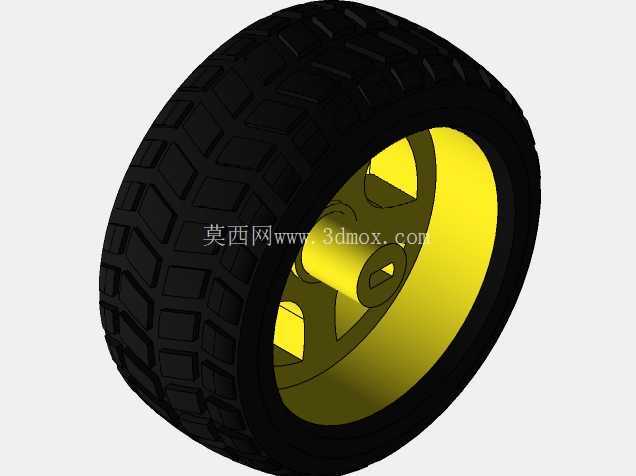

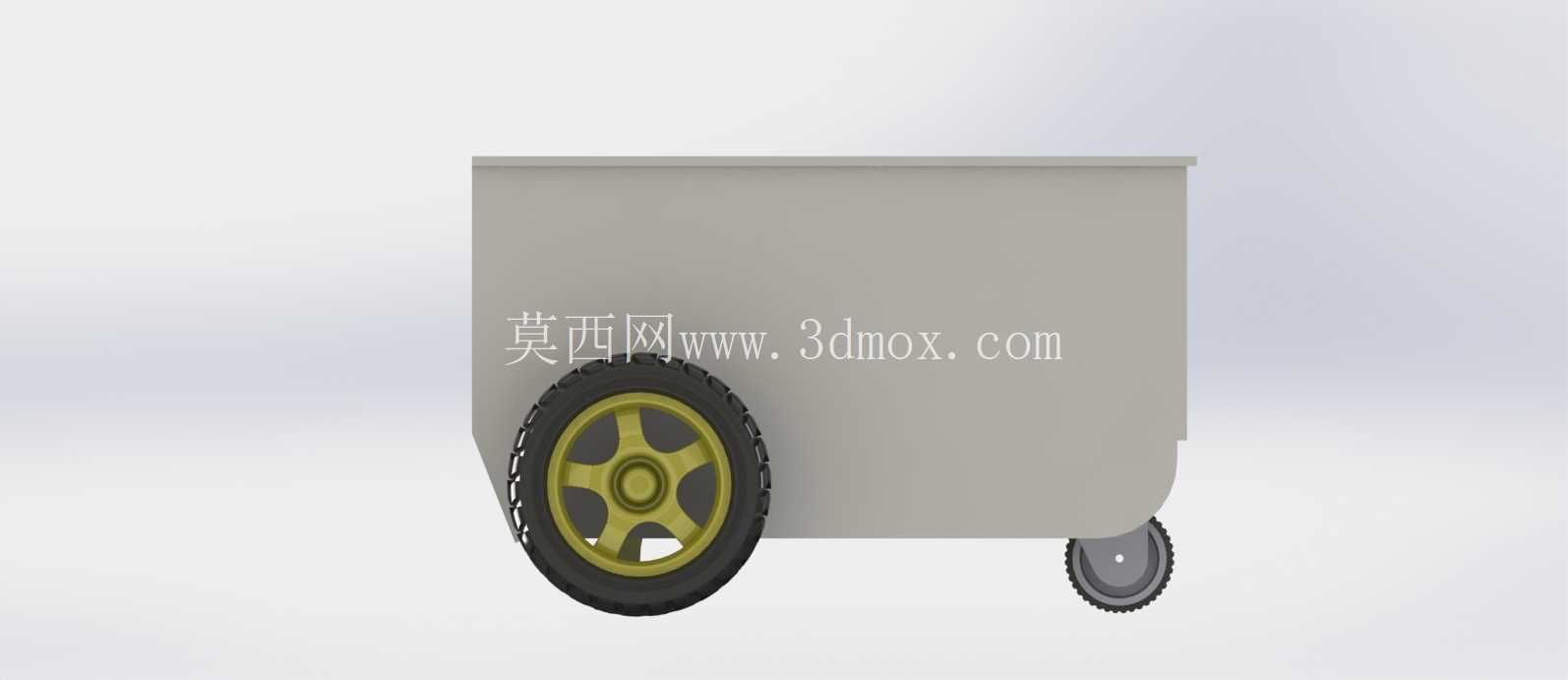

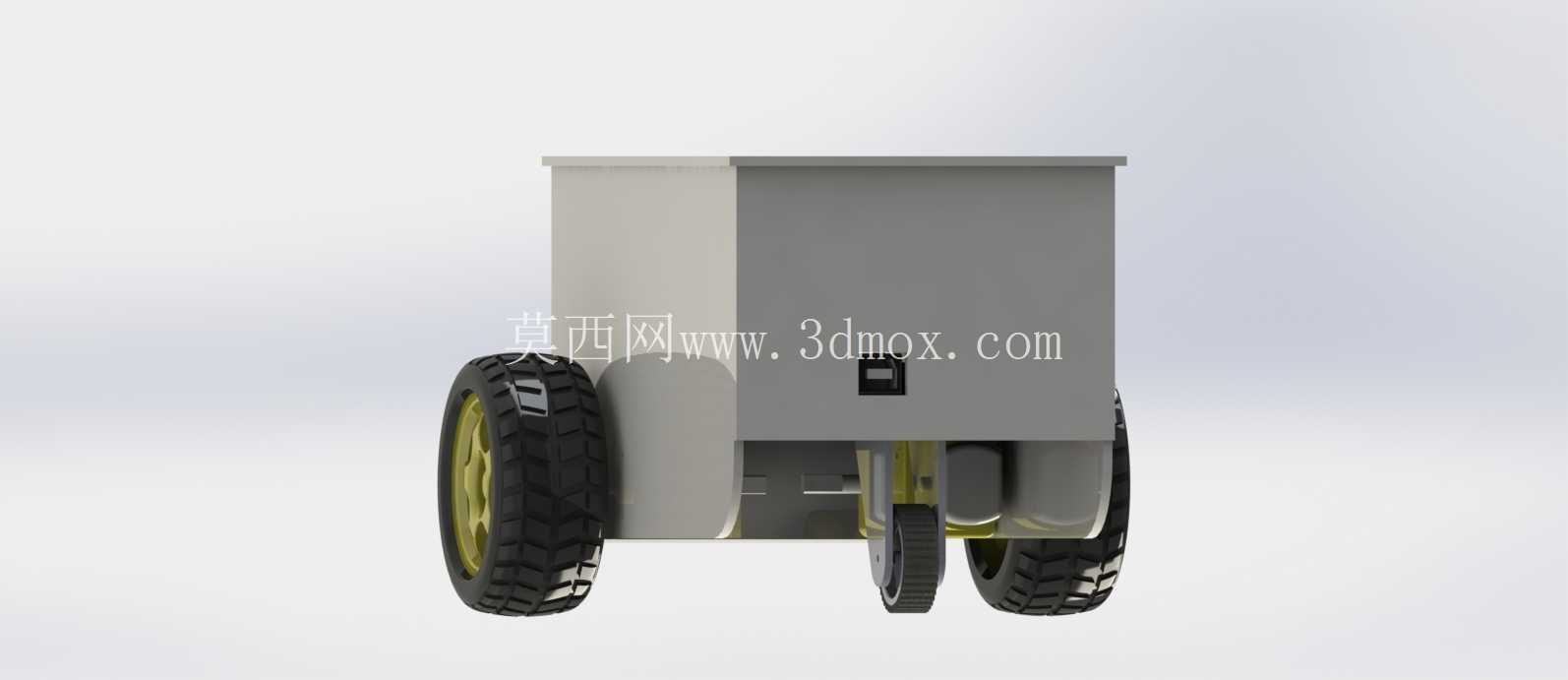

安装边界方面，底盘整体的外轮廓尺寸控制在常规小型载具的适配范围内，驱动轮的外径选择兼顾了越障能力与底盘重心高度，遇到地面5mm以内的线缆接缝、地砖高差时可以顺利通过，不会出现卡滞。底盘板面距离地面的高度经过匹配，既保证了底部不会剐蹭地面的微小凸起，也不会让整体重心过高导致转向时侧倾，当搭载重量在额定负载范围内时，整机的重心投影始终落在三个轮子构成的支撑三角形内部，即使急停、原地转向也不会出现倾翻风险。轮体采用橡胶防滑胎面，在光滑地面上也能提供足够的抓地力，避免起步、制动时出现打滑丢步的情况，影响里程计的定位精度。

在实际功能实现上，这种差速驱动的三轮结构只需要控制两个驱动轮的转速差就能实现前进、后退、原地转向、弧线行驶等所有移动动作，控制逻辑简单成熟，不需要复杂的转向联动机构，对于入门级的移动机器人开发来说，可以把更多的精力放在上层传感器融合、导航算法调试上，不需要在底盘机械结构上耗费过多的调试时间。底盘的承载板厚度经过强度校核，在搭载常规的控制板、电池、小型传感器模组时不会出现明显的形变，保证安装在板面上的传感器基准面不会因为板件形变出现角度偏差，影响激光雷达、摄像头这类需要精准安装角度的传感器数据准确性。所有安装孔位都采用统一的孔距标准，兼容市面上主流的开源控制板、电机驱动、传感器支架的安装尺寸，不需要额外制作转接板就能完成大部分常用配件的装配，大幅缩短了从零件加工到整机调试的周期。
