水下作业观测型遥控潜航器结构设计

这款水下遥控潜航器的结构设计，核心围绕近岸浅水域的作业需求展开，适配内陆湖泊、沿海养殖区、港口近岸、小型水利设施周边的水下探查场景，可替代人工完成高危水下环境的目视检查、轻量异物抓取、水下结构表观排查等作业，避免潜水员在能见度低、水流紊乱、存在缠绕风险的水域直接下水作业的安全隐患。

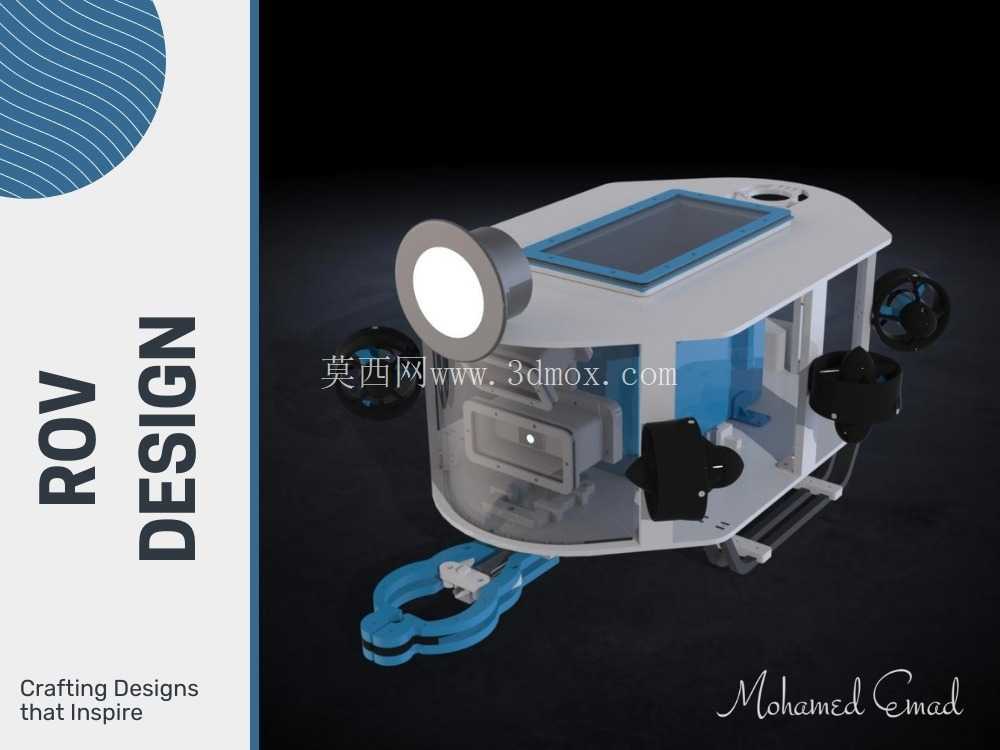

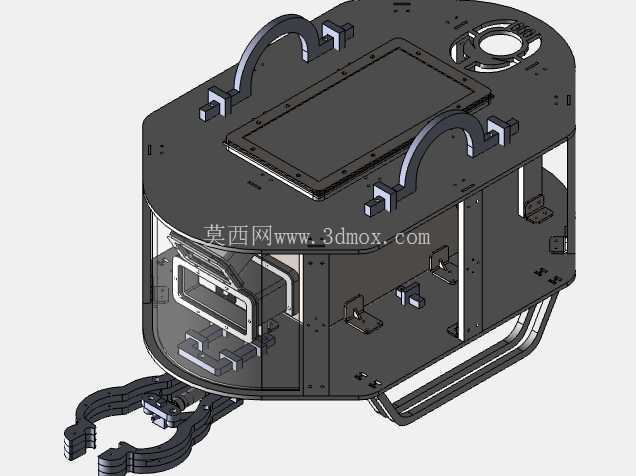

从功能布局来看，整机采用框架式承载结构作为主体基底，所有功能模块均依托框架完成安装固定，框架选用耐海水腐蚀的轻量化材质加工，在保证结构刚性的前提下尽可能控制整机自重，降低水下推进的动力损耗。前端搭载的高清观测摄像头搭配高亮度补光单元，补光单元采用广角漫射设计，可在浑浊水体中尽可能扩大有效照明范围，避免局部强光造成的水体反光影响观测画质，摄像头模块做了独立密封舱设计，密封界面采用双道O型圈径向密封结构，可满足常规浅水域作业的水压耐受要求，密封舱端盖预留了线缆穿舱接口，穿舱位置采用硫化密封工艺处理，杜绝长期水下作业的渗漏风险。

前部下方配置的单自由度机械夹爪，采用平行夹取结构，夹爪指面做了防滑齿形处理，可适配不同外形的小型水下异物抓取，夹爪的驱动单元集成在夹爪基座内部，同样做了密封处理，夹爪的开合行程经过匹配设计，可覆盖常见的水下小型杂物、采样容器、脱落构件的抓取尺寸需求，夹爪基座与主框架之间设置了缓冲连接结构，可抵消夹取作业时的碰撞冲击，避免冲击力传递到主框架影响整机姿态稳定。

推进系统采用多推进器分布式布局，分别布置在整机的水平前后、垂直升降、侧向平移方向，可实现水下的进退、侧移、定深悬停、原地转向等多自由度运动，推进器均采用无刷驱动搭配导管式保护罩，既可以提升推进效率，也能避免水下杂物、水草、渔网等缠绕推进桨叶，保护罩与主框架采用快拆结构连接，日常维护时可快速拆卸清理缠绕杂物。整机顶部预留了电子舱安装位，电子舱为圆柱形密封结构，内部集成运动控制、信号传输、电源管理等核心电路模块，舱体顶部设置了脐带缆接口，脐带缆承担动力传输、控制信号与影像信号回传的功能，接口位置做了应力释放结构设计，避免潜航器在水下运动时脐带缆弯折造成的线缆断裂、密封失效问题。

外形尺寸设计上，整机控制在单人可搬运的尺寸区间，长度不超过0.6米，宽度控制在0.4米以内，高度不超过0.35米，整体重量控制在15公斤以内，无需大型吊装设备即可完成布放与回收，适配小型作业船、岸边甚至桥梁护栏位置的布放需求。安装边界方面，各功能模块与主框架的连接均采用标准化快装接口，摄像头、补光灯、夹爪、推进器等模块均可单独拆卸更换，无需拆解整机密封结构即可完成易损件的维护替换；主框架底部设置了可调节的支撑脚，在岸上放置时可保证整机稳定，支撑脚采用耐磨耐腐蚀材质，可在礁石、混凝土、金属结构等不同接触面放置不打滑，同时支撑脚的高度可根据搭载的额外传感器模块调整，避免新增模块突出整机底部造成磕碰。

设计过程中充分考虑了水下作业的重心配平问题，整机的浮力材料采用模块化布置，分别固定在框架上部的空余位置，通过调整浮力块的安装位置，可让整机在水中处于微正浮力状态，即使出现动力中断的情况，潜航器也可缓慢上浮至水面，避免设备沉底丢失；重心位置控制在整机浮心的正下方，保证水下运动时的姿态稳定，减少推进器为维持姿态产生的额外动力消耗。密封结构的所有连接螺栓均采用对称锁紧设计，锁紧力矩经过统一标定，避免因受力不均造成密封面间隙不一致引发的渗漏问题，所有外露的金属构件均做了阳极氧化防腐处理，非金属构件选用耐水耐腐蚀的工程塑料加工，可长期在淡水、轻度咸水环境下作业不出现锈蚀、老化脆裂问题。整机的线缆走线全部在框架内部的走线槽内布置，避免线缆外露被水下杂物刮蹭破损，走线槽位置预留了排水孔，避免槽内积水长期浸泡线缆。
