LX-16A总线伺服电机及轴适配组件

在桌面级教育机器人、小型仿生机械结构、创客类机械装置的开发场景中，总线型伺服执行器的选型与装配匹配一直是结构设计阶段需要重点落地的环节，尤其是采用串行总线控制的舵机类产品，往往需要搭配专用轴适配器来拓展负载连接形式，解决标准输出轴与定制化机械臂、关节连杆的匹配问题。这套LX-16A伺服电机与适配组件的三维设计，完整还原了总线伺服本体与轴适配器的装配关系，覆盖了从本体外形到安装接口的全部关键尺寸边界，能够直接用于小型机器人关节结构的虚拟装配验证，避免前期设计阶段出现安装干涉、轴系不同心的问题。

从实际功能层面来看，LX-16A作为总线式伺服执行器，区别于传统PWM舵机的单路控制逻辑，支持串行总线挂载多节点的控制方式，单组控制链路可同时挂载数十个同型号伺服单元，大幅简化了多自由度机器人的布线复杂度，多用于小型六足机器人、多自由度机械臂、教育类机器人竞赛平台的关节驱动场景。配套的轴适配器主要作用是拓展伺服输出轴的连接形式，将原厂自带的标准花键输出端转换为可适配通用连杆、舵盘、定制支架的安装接口，满足不同机械结构的连接需求。

在设计思路的处理上，这套装配模型重点解决了原厂配件与第三方结构件的同心匹配问题——实际装配过程中，不少开发者会遇到伺服本体输出轴与适配器内孔存在同轴度偏差的情况，轻则导致关节转动卡顿、回差增大，重则会使伺服输出轴承受额外径向力，长期运行会加速齿轮组磨损。因此模型在装配体中额外添加了参考草图基准，以伺服输出轴的回转中心为基准建立了同心参考几何，在进行配套结构设计时，可以直接引用该基准作为适配器安装、连杆连接的定位参考，从建模阶段就保证轴系的同轴度要求，减少后续实物装配的调试工作量。

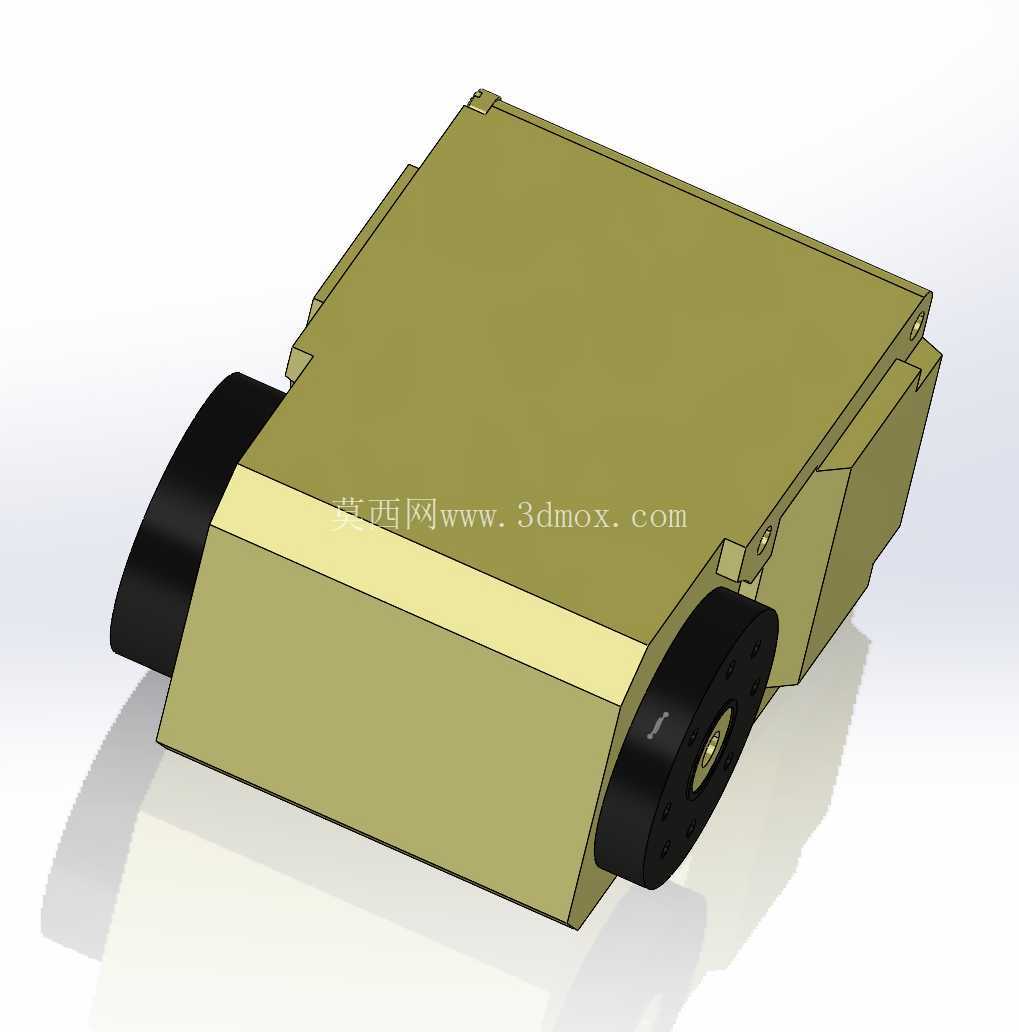

从外形尺寸与安装边界来看，该伺服本体采用近似长方体的外壳结构，两侧伸出的输出轴端为黑色工程材质端盖，本体外壳为硬质氧化处理的金属材质，整体结构紧凑。模型完整还原了本体上的全部安装孔位、出线位置、端盖凸台的尺寸细节，在进行整机结构布局时，可以直接调用该模型进行空间干涉检查：比如在设计多自由度机械臂的关节仓时，能够准确预留伺服本体的安装空间，确认相邻关节转动时不会出现外壳碰撞；在设计安装支架时，可以直接匹配本体上的固定孔位尺寸，不需要反复核对二维图纸参数。配套的轴适配器模型还原了内孔与伺服输出轴的配合尺寸、外侧的安装孔位分布，在设计连接法兰、连杆接头时，可以直接匹配适配器的安装接口，保证连接强度的同时控制关节部分的整体体积。

对于从事小型机器人结构设计、创客教育装备开发的工程师来说，这类精准的伺服组件三维模型能够大幅缩短前期方案验证的周期：不需要手动测绘伺服本体的复杂外形，直接将模型调入装配环境即可完成整体布局，同时内置的同心参考基准也能帮助设计者快速建立轴系装配约束，避免因基准选择错误导致的后续加工件装配偏差。在实际的机器人工作室课程设计、竞赛机器人开发过程中，这类标准化的执行器模型也能作为通用零件库元素，在不同的项目中重复调用，统一团队的设计基准，减少不同成员建模时的尺寸标准差异。

需要注意的是，在使用该模型进行配套结构设计时，要重点关注伺服本体两端输出轴的凸台高度尺寸，在设计关节限位结构时，要预留足够的转动间隙，避免限位结构与端盖发生摩擦；同时适配器与输出轴的配合段长度要与模型保持一致，过短会导致连接刚性不足，过长则会顶到端盖内部的轴承结构，影响伺服的转动顺畅度。另外，模型还原了本体外壳的安装凸台细节，在设计固定压片或者支架时，要避开本体上的散热缝隙与出线口位置，防止装配后压线或者遮挡散热路径，影响伺服长时间运行的稳定性。
