在桌面级小型智能机器人、教育类机械臂、仿生多足机器人的关节驱动选型中,这类集成式伺服执行单元的结构适配性一直是结构工程师重点考量的部分,本次拆解建模的这款驱动单元,针对小型机器人关节的紧凑安装需求做了全维度的结构优化,完全区别于传统航模舵机的单薄安装结构。从实际落地的应用场景来看,该伺服单元可覆盖1kg以内负载的小型机器人关节驱动,包括双足机器人的踝、腕关节,四足机器人的腿部摆动关节,桌面六轴机械臂的小臂、腕部回转关节,以及智能云台的俯仰、回转驱动,甚至部分小型自动化分拣机构的摆臂驱动也能适配,核心是解决小空间内的高精度角度控制与扭矩输出的平衡问题。

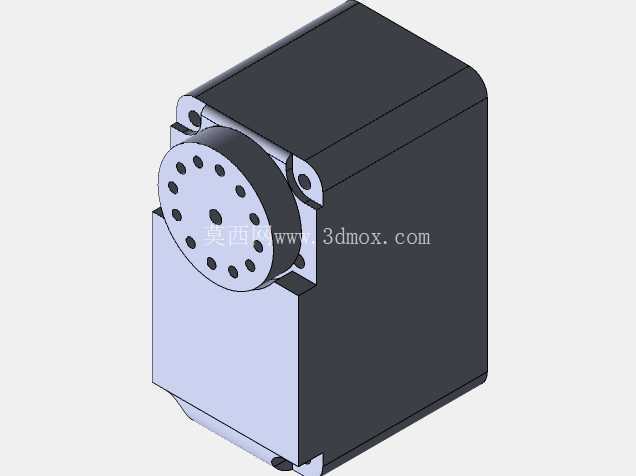

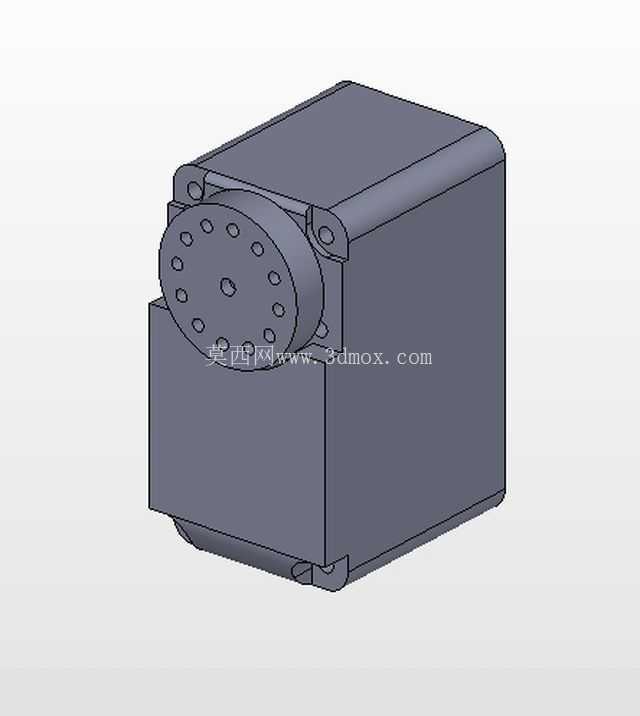

从功能特性来看,这款伺服单元采用一体化集成设计,将驱动电机、减速齿轮组、位置反馈元件、控制电路全部整合在方形主壳体内,输出端采用带多安装孔位的圆形法兰盘,区别于传统舵机的十字摇臂安装方式,法兰输出的结构可以直接对接机器人关节的连接支架,不需要额外设计转接件,大幅降低关节部分的结构冗余。输出法兰上的安装孔采用圆周均布设计,包含中心定位孔与多圈不同节圆直径的螺纹安装孔,适配不同孔位的连接支架,安装时可以根据负载方向选择对应孔位锁紧,避免单点受力导致的连接松动。壳体部分采用带圆角的方形结构,四个边角做了圆弧过渡,既可以避免安装时的锐边磕碰,也能在多关节紧凑排布时减少相邻部件的运动干涉,壳体侧面预留了两个对称的铰接安装孔位,可直接作为关节的回转支撑点,不需要额外设计铰接支座,进一步压缩关节部分的安装空间。
从设计思路上,建模过程中优先保证安装边界的准确性,所有安装孔位的位置度、壳体的外形尺寸、输出法兰的回转范围都严格按照实物的装配公差做了约束,壳体的拼接缝位置做了止口结构的还原,保证上下壳体装配时的同轴度,避免内部齿轮组因为壳体错位出现卡滞。输出轴部分采用双轴承支撑结构,在模型中还原了轴承的安装位与轴肩定位尺寸,可承受一定的径向与轴向负载,满足机器人关节运动时的侧向受力需求,避免输出轴受径向力出现变形导致的精度下降。尾部的出线位置做了下沉式的走线槽设计,安装时线缆可以顺着壳体侧面的走线槽排布,不会在关节回转时被壳体夹损,也不会因为线缆外凸导致相邻关节的运动干涉。
关于外形尺寸与安装边界,这款伺服单元的主体为近似正方体的方形结构,输出端法兰突出主体端面一定距离,安装时需要预留法兰回转的空间,法兰的最大回转直径小于主体正方形截面的对角线长度,因此在做关节排布时,相邻部件只要避开主体的方形轮廓范围,就不会出现运动干涉。侧面的铰接安装孔为同轴设计,两个孔的轴线与输出轴的轴线垂直相交,安装时以这两个铰接孔作为关节的回转中心,输出法兰连接摆动支架,即可实现关节的摆动动作,安装孔的孔径适配标准的微型销轴,不需要额外定制连接件。壳体底部为平面设计,也可以通过底部的安装孔直接固定在设备基板上,作为固定角度的执行器使用,适配摆门、小型拨杆等直线摆动类的执行场景。
在实际结构选型适配时,需要注意该伺服单元的输出回转范围为有限角度回转,并非连续回转结构,因此在做运动路径规划时需要避开机械死点,模型中还原了输出法兰的极限回转角度对应的壳体干涉位置,在做机构运动仿真时可以直接用来验证关节的运动范围,避免实际装配后出现结构撞机。内部的减速组布局采用平行轴齿轮排布,因此壳体的厚度方向尺寸做了压缩,适合安装在空间狭窄的机器人关节内部,不会因为壳体过厚导致关节部分过于臃肿。壳体的材质在实际应用中一般采用高强度工程塑料,部分高负载版本会采用金属壳体,建模时保留了壳体的壁厚参数,可根据实际负载需求调整材质与壁厚,满足不同工况的强度要求。
