迷你轿跑管路夹持固定组件结构设计

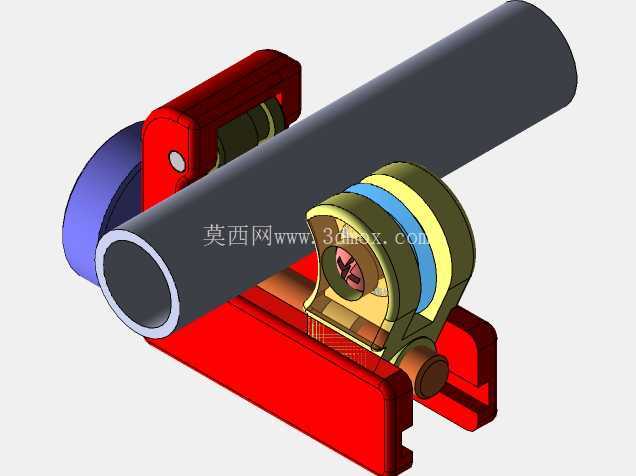

　　这套夹持固定组件的设计初衷，是为小型轿跑改装场景下的外露管路提供可靠的固定与限位方案，在迷你改装车的紧凑机舱布局里，管路排布往往受限于改装件的安装空间，传统管卡要么无法适配非规则安装面，要么在车辆动态行驶中容易出现松脱、管路磨损的问题，这套组件正是针对这类痛点完成的结构设计。从实际应用场景来看，这类组件不仅可用于改装车的油路、冷却管路固定，也可在小型台架试验设备的管路排布中使用，只要安装基准面为带卡槽的型材结构，都能通过这套组件实现管路的快速装夹与位置调整。组件的核心功能分为两部分，一是对穿设其中的管状构件提供周向抱紧力，避免管路在振动工况下出现轴向窜动；二是通过底部的卡接结构与安装基座实现快速连接，无需额外打孔攻丝，适配改装场景下快速调整管路走向的需求。从结构设计思路来看，整个组件采用分体式装配逻辑，底部的红色基座为承载主体，其上设置有与安装基准匹配的卡爪结构，卡爪的开口尺寸经过公差匹配，既能保证卡入安装槽后有足够的预紧力，又不会因为过盈量过大导致装配困难。

　　基座上方的铰接结构连接了两侧的夹持臂，其中一侧的夹持臂集成了偏心锁紧结构，也就是图中黄绿配色的轮状构件，当穿入管路后，转动偏心轮即可推动夹持臂收拢，对管路形成抱紧力，偏心轮的自锁角度经过计算，在车辆持续振动的工况下不会出现自行松脱的情况。另一侧的蓝色轮状构件为阻尼调节端，内部设置有阻尼垫片，可根据管路的材质调整抱紧时的阻尼大小，避免硬接触导致管路外壁被夹伤。中间的灰色管状构件为被夹持的示意管路，其外径与夹持臂的弧形贴合面完全匹配，贴合面的弧度经过优化，与管路外壁的接触面积达到整圈的三分之二，相比传统单点压紧的管卡，受力更加均匀，不会出现管路局部被压变形的问题。

　　在安装边界方面，整个组件的宽度控制在较小尺寸范围内，适配迷你车型紧凑的安装空间，基座卡爪可适配市面上常见的小型改装型材卡槽尺寸，无需对安装基座做二次加工。夹持的管路外径范围可通过偏心轮的转动行程覆盖一定区间，无需更换配件即可适配相近直径的管路，减少了改装时的配件储备需求。在做装配动画与运动模拟时，可清晰演示整个组件从卡入安装基座、穿入管路到扳动偏心轮完成锁紧的全流程，每个铰接点的运动行程、干涉情况都能在模拟过程中完成验证，比如偏心轮转动时与夹持臂的间隙、夹持臂收拢时与基座的运动边界，都通过模拟做了优化，避免实际装配时出现运动卡滞。

　　整个组件的所有零件都采用常见的机械加工工艺即可生产，基座部分可采用注塑或者钣金冲压工艺成型，铰接销采用标准圆柱销，偏心轮部分可采用机加工或者粉末冶金工艺，整体生产成本可控，适合小批量改装场景使用。在实际装车测试中，这套组件在持续振动、温度交变的工况下，抱紧力衰减率远低于传统塑料管卡，而且拆装调整十分方便，只需要扳动偏心轮即可松开管路，调整走向后再次扳动即可锁紧，无需借助额外工具，十分适合改装场景下频繁调整管路布局的需求。
