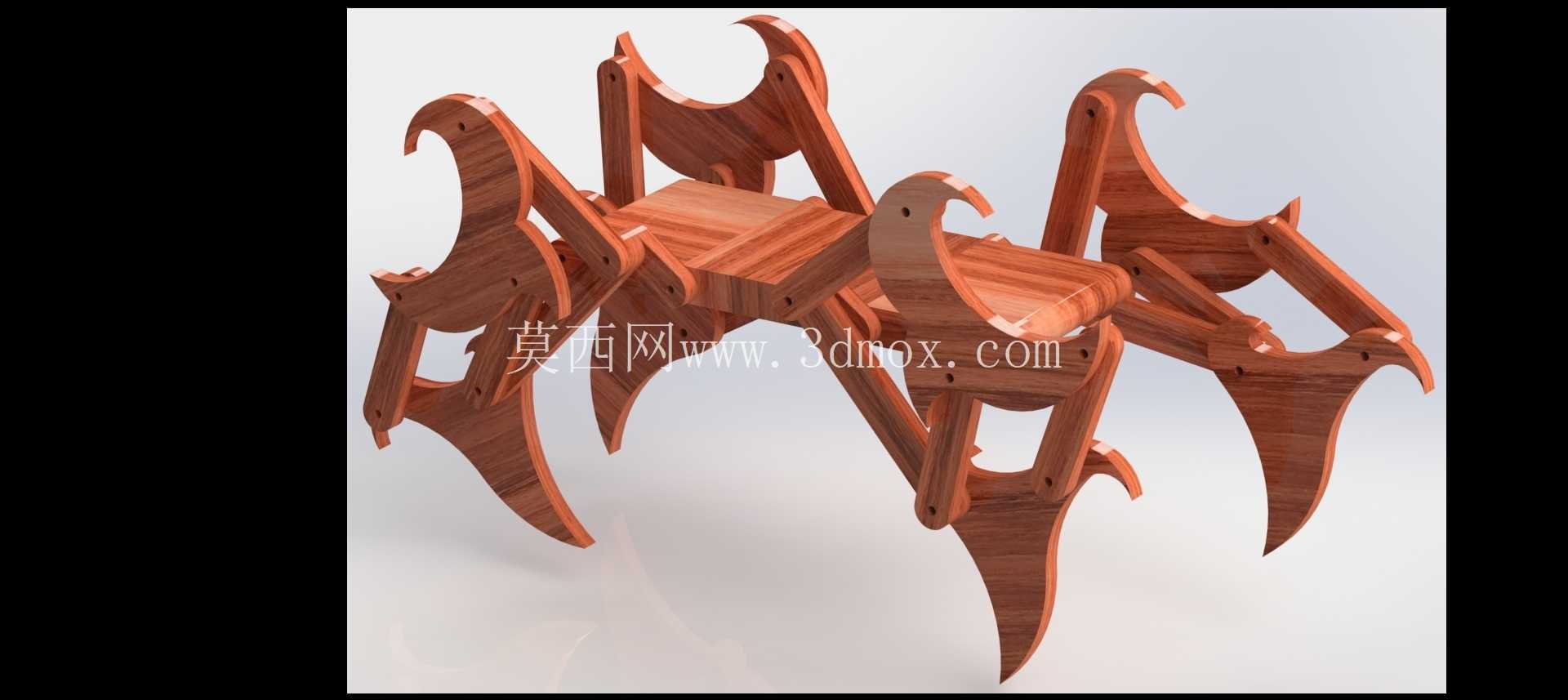

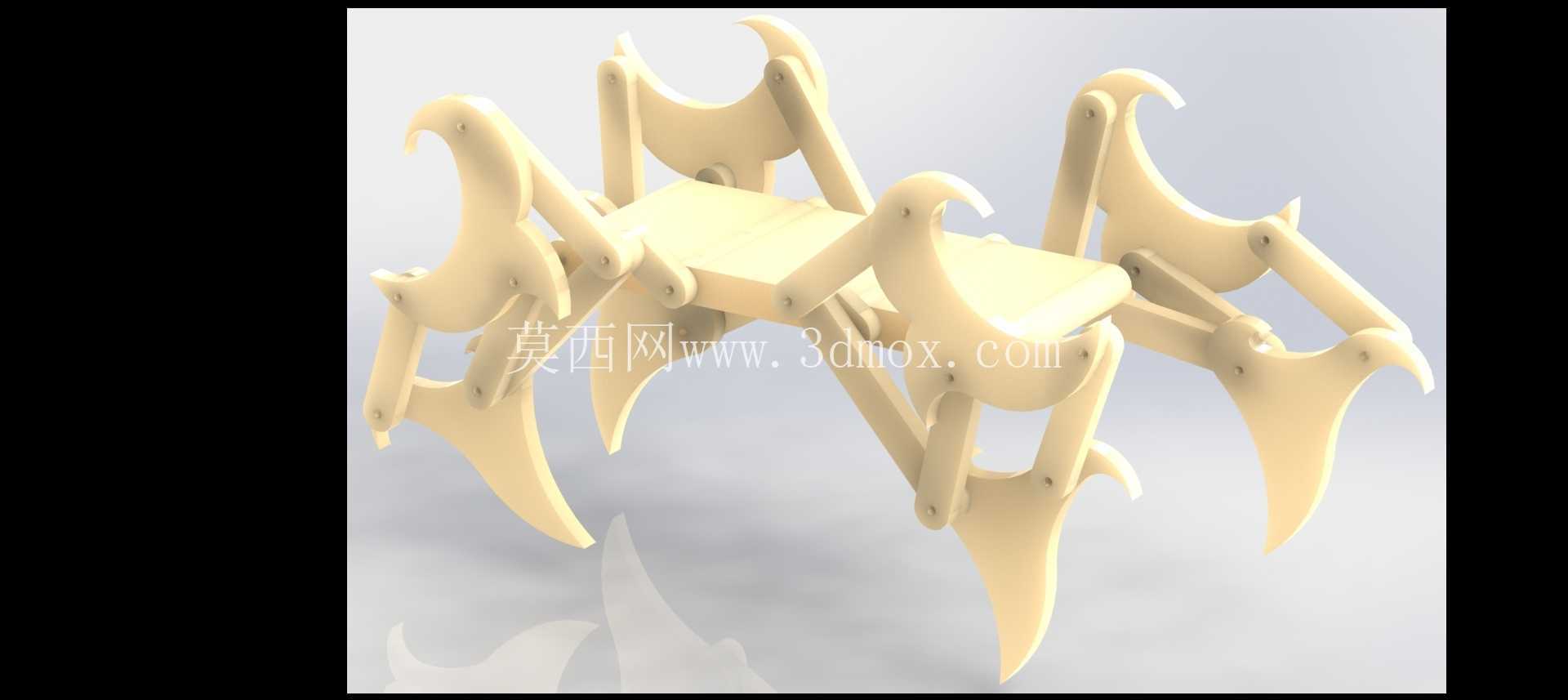

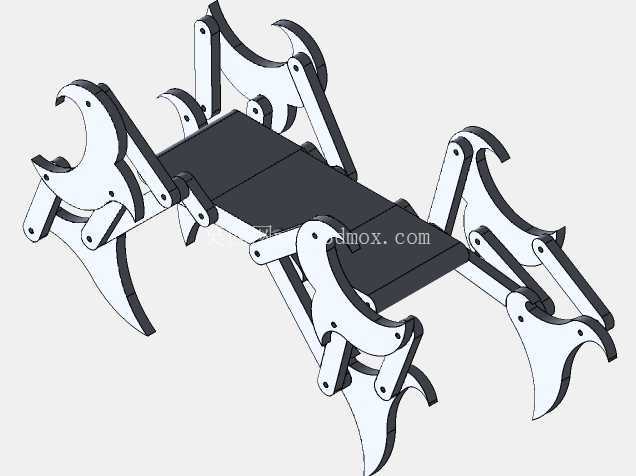

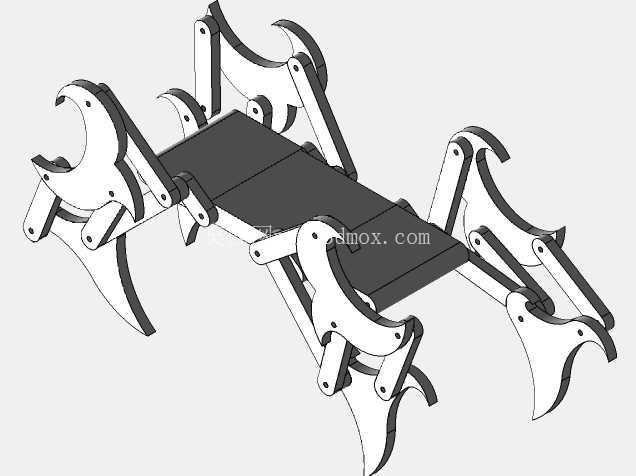

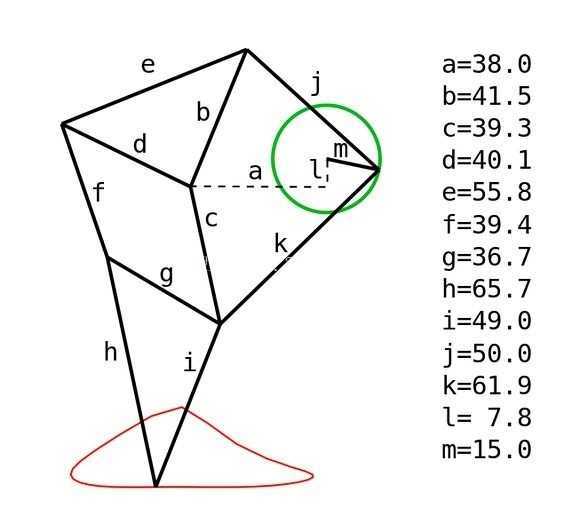

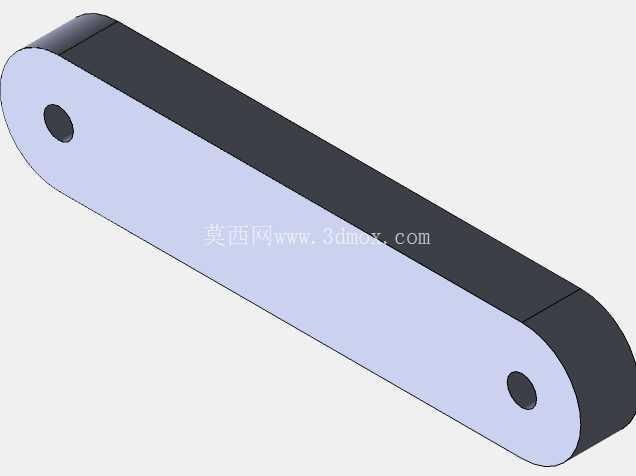

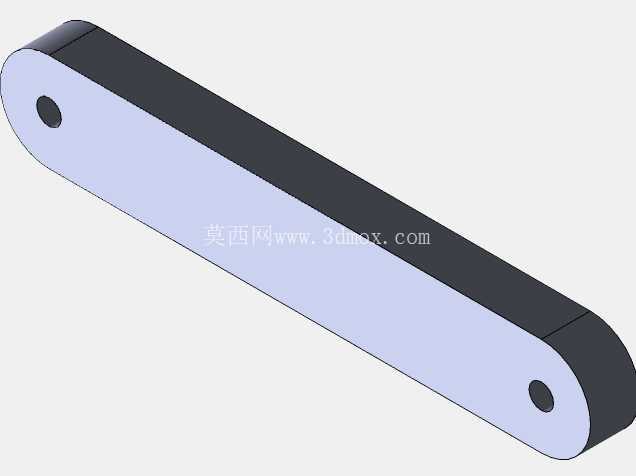

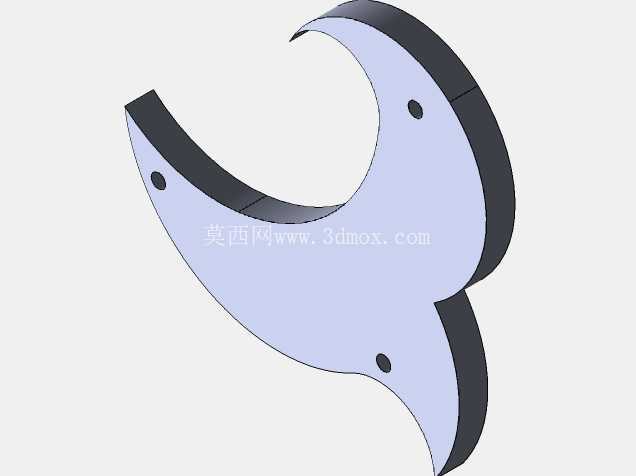

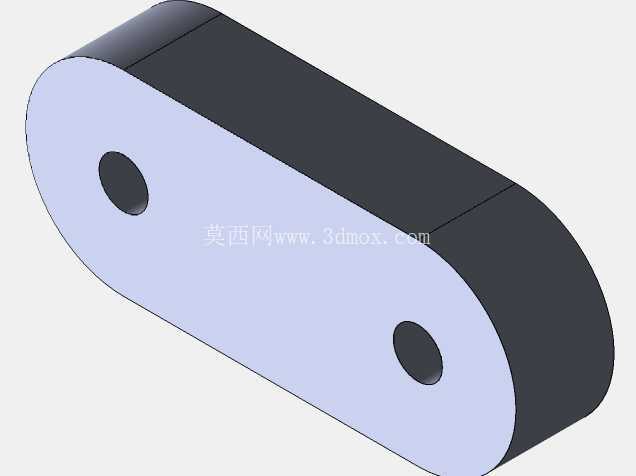

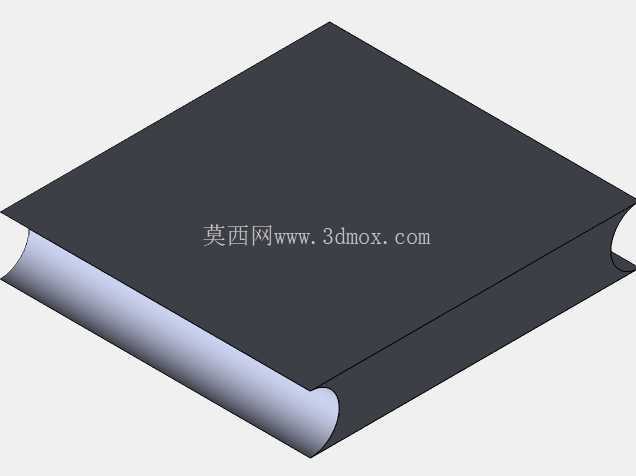

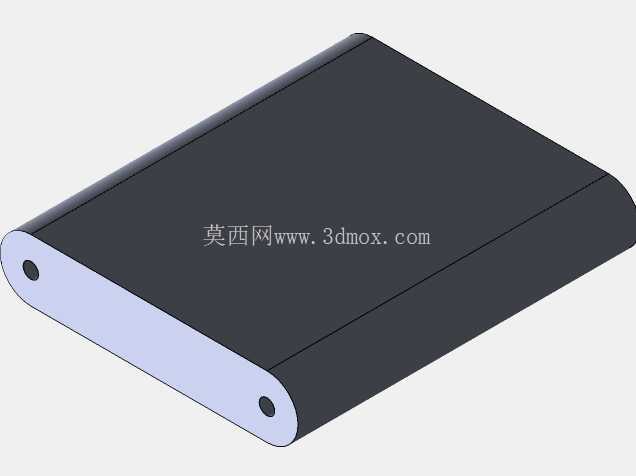

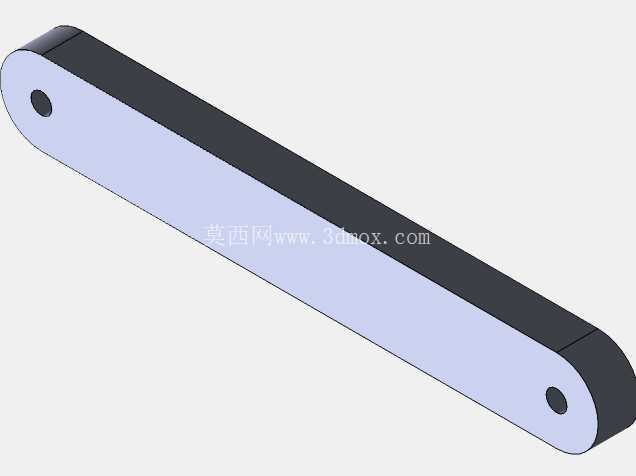

这套多足行走机构依托经典连杆运动原理实现仿生步态,核心是通过固定轴系的联动,让每一组足端走出预设的类生物行走轨迹,无需复杂电控即可实现平稳的连续行进,常被用于机械原理教学演示、创客DIY仿生装置制作、科普展品开发等场景。从结构设计逻辑来看,整个机构的核心是将旋转输入转化为多组足端的周期性摆动,每一组腿的连杆长度、铰接点位置都经过运动学校核,确保足端在触地阶段保持近似水平的移动轨迹,抬升阶段顺利脱离支撑面,避免行进过程中出现卡滞、打滑或者步态紊乱的问题。
整个主体框架采用板材拼接结构,所有铰接孔位同轴度公差控制在0.1mm以内,保证连杆转动时无卡滞、无虚位,相邻连杆之间预留0.2mm的装配间隙,既满足转动灵活性要求,也不会因为间隙过大导致运动轨迹出现偏差。从安装边界来看,整套机构的横向宽度、纵向长度以及足端抬升高度都经过匹配设计,足端触地时的支撑点分布形成稳定的支撑多边形,即使在平整硬质平面上行进,也不会出现侧翻或者前倾的问题;框架中部预留的动力安装位,可以适配小型减速电机作为动力输入,输入轴直接连接机构的中心曲柄,无需额外加装传动换向结构,动力传递路径短,传动效率损失小。
在实际应用场景中,这类连杆式多足行走机构相比轮式移动结构,对非平整地面的适应能力更强,即使地面存在小幅度的起伏、细小障碍物,足端也可以通过自身的连杆运动轨迹自适应越过,不需要额外加装悬挂减震结构,整体结构复杂度远低于多舵机控制的足式机器人,维护成本极低,非常适合用于中小学机械科普教具、高校机械原理课程的课程设计案例、桌面创意摆件开发等场景。设计过程中,每一组连杆的铰接点都采用等强度设计,板材受力较大的曲柄部位做了圆弧过渡处理,避免应力集中导致的板材断裂,足端接触地面的部位做了圆弧倒角,既可以减少行进过程中的摩擦阻力,也能避免尖锐棱角刮伤支撑平面。
整套机构的运动逻辑完全依靠机械结构实现,不需要编写控制程序,只要输入连续的旋转动力,所有足腿就会按照固定的相位差依次完成抬升、前移、触地、后蹬的动作,形成连续稳定的行走步态,对于理解连杆机构的运动转化、仿生机械的步态设计有很强的参考价值。在结构装配层面,所有零件都采用平板切割加工即可完成制作,不需要复杂的曲面加工或者多轴联动加工工序,加工门槛低,普通的激光切割设备就可以完成全部板材零件的加工,装配时只需要按照铰接顺序依次用销轴连接所有连杆,不需要特殊的工装夹具,装配完成后手动转动中心曲柄就可以检查所有腿的运动是否顺畅,若出现卡滞只需要微调对应铰接孔的间隙或者连杆的位置即可排除问题。从运动特性来看,这套机构的行进速度和输入转速呈线性对应关系,不存在传动死点,曲柄整周转动过程中所有连杆的受力都处于合理区间,不会出现机构自锁的问题,足端的运动轨迹经过优化,触地阶段的后蹬行程占整个步态周期的60%以上,保证行进过程中有足够的驱动力,不会出现原地打滑的情况;抬升阶段的足端高度足够越过厚度不超过足端抬升行程1/2的障碍物,满足日常桌面演示、平整地面行走的使用需求。
