教育用途双轮格斗战斗机器人结构设计

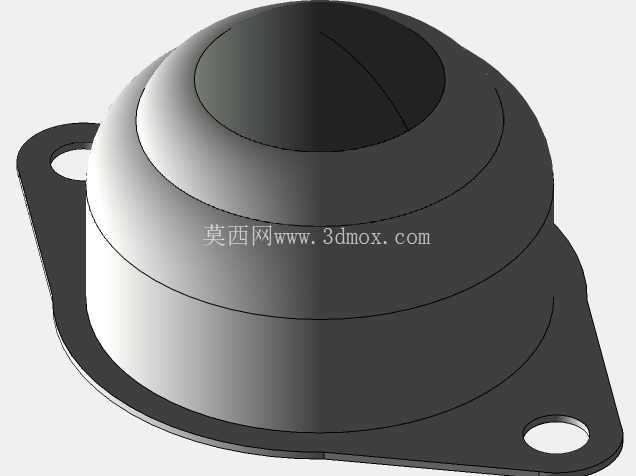

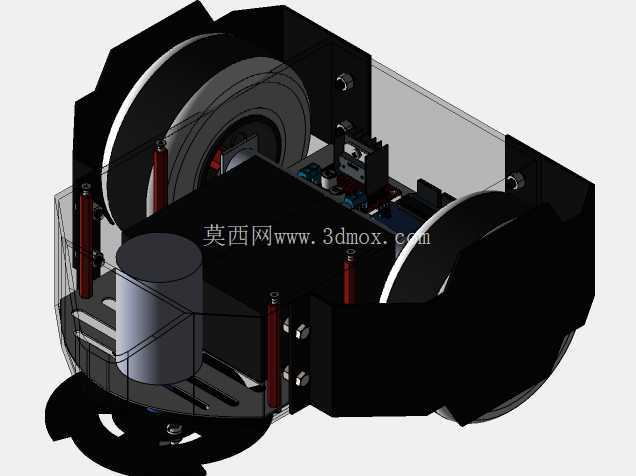

　　这款双轮构型的战斗机器人，核心定位是面向科创教育场景的实操教学载体，区别于工业级重载作业机器人，它的设计全程围绕教学演示、结构拆装实践、基础控制逻辑验证的需求展开，没有冗余的复杂结构，所有部件的选型与布局都兼顾了易加工、易装配、易调试的特性。从整体布局来看，它采用对称式双轮独立驱动的底盘架构，两个大直径驱动轮分别布置在机身两侧的居中位置，这种布局能让机器人实现原地零半径转向，在狭小的格斗对抗场地里可以快速调整朝向，规避对手攻击的同时快速调整进攻位置，机身尾部设置了一个小型万向支撑轮，用来平衡机身前后的重量分布，避免机器人在急停、转向或者发生碰撞的时候出现前倾翻覆的问题。

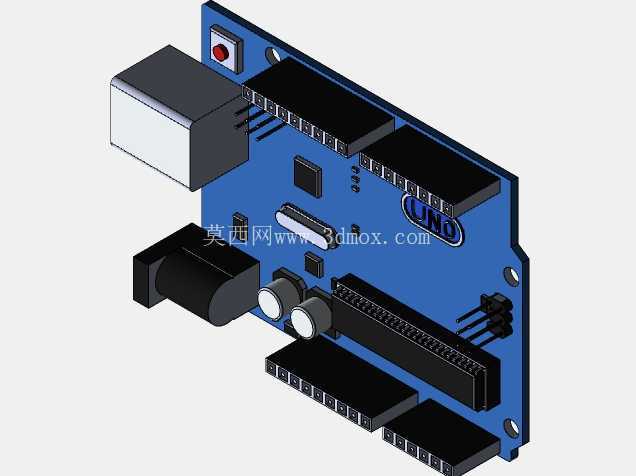

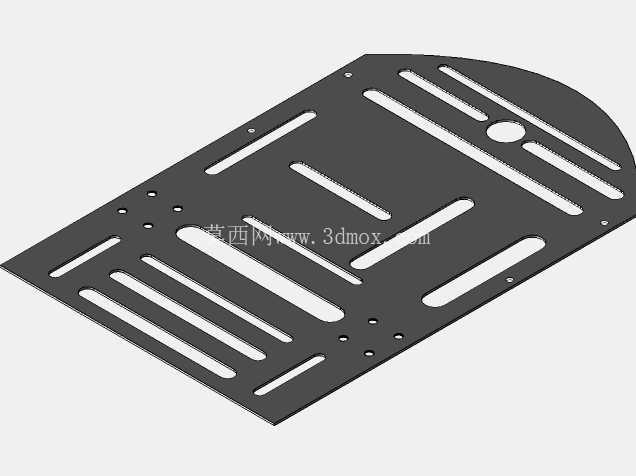

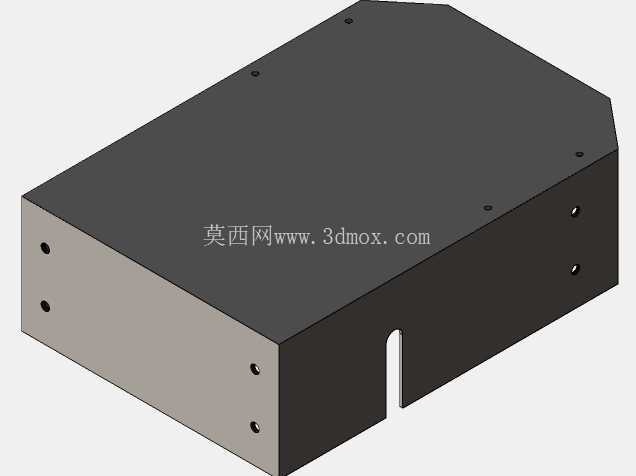

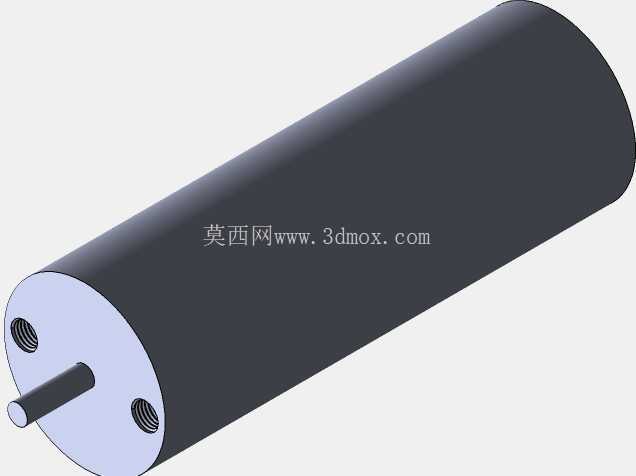

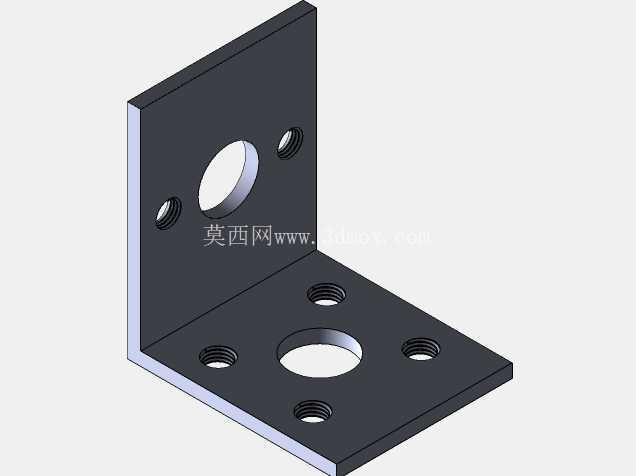

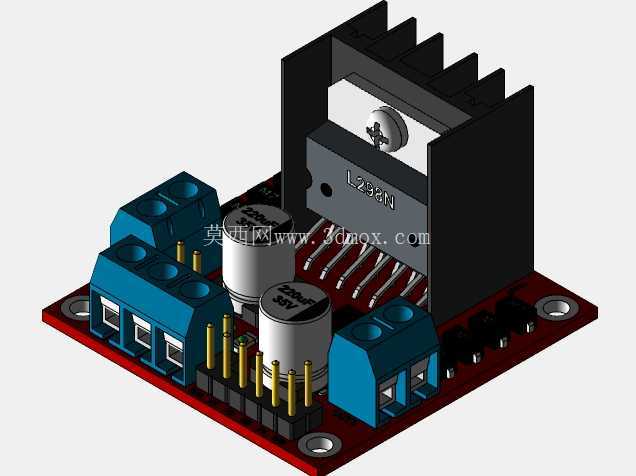

　　动力单元的布置上，驱动电机直接与轮组连接，省去了额外的传动减速结构，一方面减少了传动环节的能量损耗，另一方面也降低了装配复杂度，学生在拆装实践的时候不需要反复调整传动间隙，就能快速完成动力部分的组装调试。机身的主框架采用层叠式板件拼接结构，所有的结构固定板件都采用平板裁切加工，不需要复杂的曲面成型工艺，用常规的激光切割或者数控铣削就能完成加工，加工成本低，加工周期短，非常适合教育场景下的小批量制作或者学生自主复刻。框架上预留了统一规格的安装孔位，电池、控制电路板、驱动模块都通过螺栓直接固定在框架的对应位置，各个功能模块之间没有重叠干涉，布线的时候可以沿着框架的预留走线槽布置线路，避免运动过程中线路被轮组或者活动部件剐蹭破损。机身两侧设置了立式的支撑柱，用来连接上下层的安装板，同时也作为碰撞缓冲结构的安装基座，当机器人发生正面或者侧面碰撞的时候，支撑柱可以先吸收一部分冲击能量，避免内部的电子元件直接受到冲击力损坏。轮组外侧设置了弧形的防护挡板，挡板直接固定在机身框架上，一方面可以在对抗过程中阻挡对手的攻击部件接触到轮组，避免轮轴被卡滞导致机器人失去移动能力，另一方面也能限制轮组的横向窜动，提升高速移动过程中的轮组稳定性。

　　从安装边界来看，这款机器人的整体宽度由两侧轮组的外侧间距决定，长度方向从前端的防护结构到尾部的万向支撑轮，整体尺寸刚好适配常规的教育类机器人格斗场地，不需要额外调整尺寸就能直接参与对抗活动，高度方向上所有元件都布置在上下层安装板之间，没有突出的高耸结构，降低了对抗过程中被对手掀翻的概率。在实际教学应用中，这款机器人可以覆盖机械结构装配、电气接线调试、运动控制逻辑编写多个教学环节，学生可以在基础结构上自主加装不同的功能附件，比如前端的抬升机构、侧面的撞击结构，来实现不同的对抗策略，框架上预留的冗余安装孔位也支持学生自主调整各个部件的安装位置，验证不同布局对机器人移动性能、对抗性能的影响。

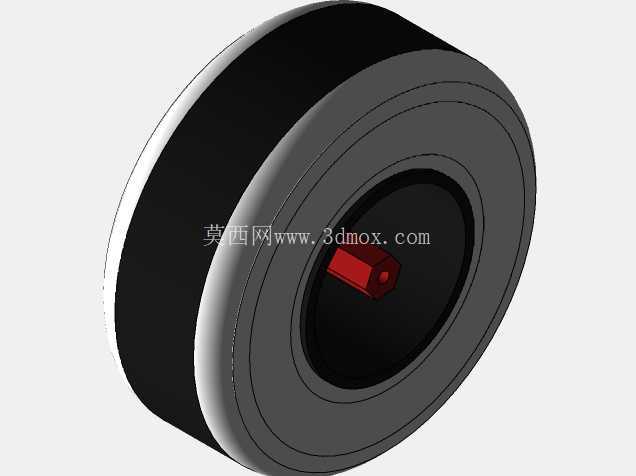

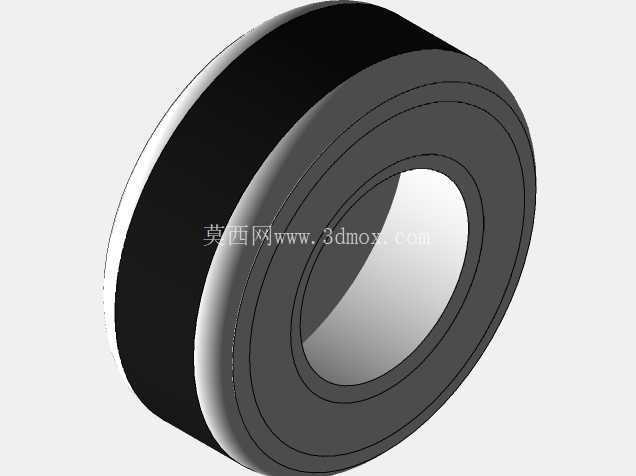

　　设计过程中特意将所有的连接点都采用可拆卸的螺栓连接，没有采用焊接或者粘接的永久固定方式，方便学生反复拆装调整，也便于在部件损坏的时候快速更换备件，不需要整体报废。电池模块布置在机身靠前的下层位置，一方面降低整机的重心高度，提升移动过程中的稳定性，另一方面靠前的重量分配可以让前端的执行机构获得更大的下压力，在对抗过程中更容易压制住对手的机身。控制模块布置在机身靠后的上层位置，远离动力线路的干扰区域，同时也方便调试的时候插拔数据线，不需要翻开整个机身就能完成程序烧录和参数调整。轮组采用大直径的橡胶材质轮面，接触地面的面积更大，在平整的室内场地可以获得足够的摩擦力，急加速和急转向的时候不容易出现打滑的问题，轮芯采用硬质结构件支撑，保证轮组在受到侧向撞击的时候不会发生变形。整个机身的外围没有多余的突出装饰件，所有结构都服务于功能需求，既减轻了整机的重量，也减少了对抗过程中容易被对手勾挂的结构点，提升了机器人的抗损能力。
