500克级相扑竞技机器人机械结构设计

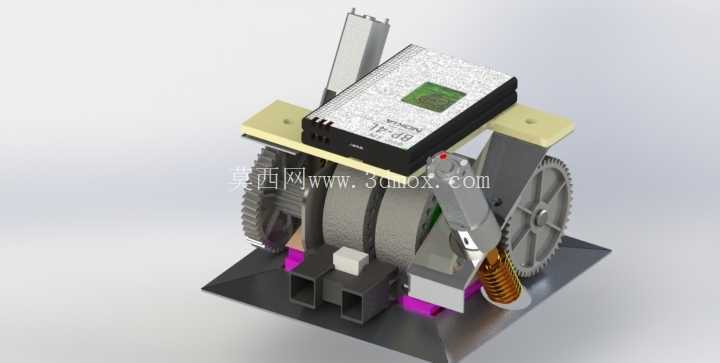

　　这款相扑竞技机器人的结构设计完全围绕500克级赛事的规则边界展开，从最初的方案选型阶段就把重量控制、推挤力输出、场地适应性作为核心设计目标，所有结构件的排布都经过多轮迭代调整，避免出现超出赛事重量限制的冗余设计。从实际赛事场景来看，这类500克级相扑机器人需要在直径154厘米的圆形擂台上完成对抗，核心目标是将对手推出擂台边界，因此整机的动力输出路径、重心分布、轮系抓地性能都是设计阶段需要反复校核的关键点。整机采用双层板堆叠的布局形式，底层安装板作为所有动力部件、传动结构、行走轮系的承载基体，上层安装板用来固定控制主板、供电模块，上下层通过铜柱支撑留出足够的布线空间，同时也能将重心控制在更低的位置，避免对抗过程中出现侧翻。

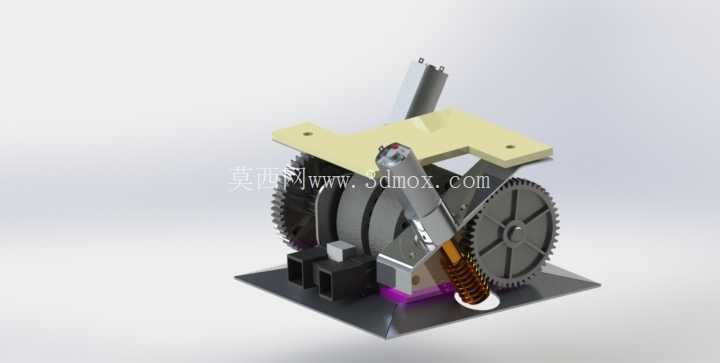

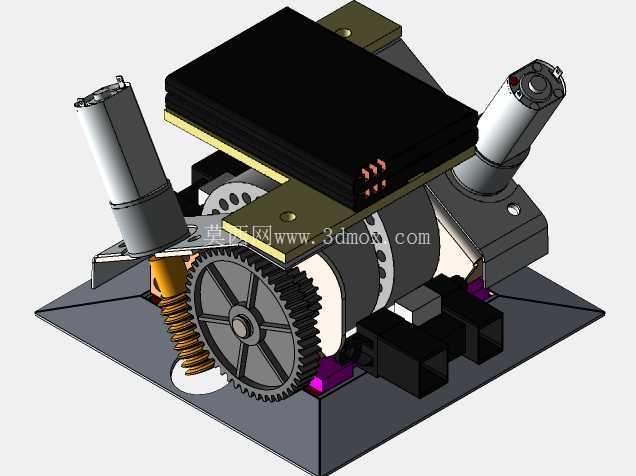

　　行走驱动部分采用双电机独立驱动的布局，电机输出端通过齿轮组完成减速增扭，大模数的传动齿轮可以在对抗冲击载荷下避免断齿失效，齿轮的啮合间隙在装配阶段预留了0.1毫米的调整量，既可以抵消加工误差带来的卡滞问题，也能保证传动效率不会因为间隙过大出现损耗。行走轮的安装位置贴近整机外侧，轮距宽度接近整机宽度的90%，这样的布局可以最大化转向时的扭矩输出，同时在正面推挤对手时，轮系的抓地力可以均匀分布在接触面上，不会出现单侧打滑的问题。前端的推铲结构做了倾角优化，推铲下缘距离地面的高度控制在2毫米以内，既可以避免行驶过程中剐蹭擂台表面，也能在接触对手时顺利楔入对方机体下方，通过抬升对手轮系的方式降低对方抓地力，提升推挤过程中的优势。

　　推铲与机身的连接部位加装了缓冲弹簧结构，在正面碰撞时可以吸收部分冲击载荷，避免刚性碰撞导致的传动齿轮错位或者电机轴变形。供电模块固定在上层安装板的中心位置，重量占整机重量的20%左右，居中布置的方式可以让整机前后左右的重量分布尽可能均匀，避免出现重心偏置导致的单侧轮压不足问题。控制主板通过绝缘柱固定在供电模块上方，接口端朝向机身尾部，方便调试阶段连接数据线，同时也避免对抗过程中接口被对手碰撞损坏。整机的所有结构件都做了轻量化处理，安装板上开设了多个工艺减重孔，在不降低结构刚性的前提下尽可能削减不必要的重量，省出的重量配额可以分配给电机和电池，进一步提升动力输出和续航能力。

　　从安装边界来看，整机的长宽尺寸控制在15厘米见方以内，高度不超过10厘米，完全符合500克级相扑赛事的尺寸限制，所有外露的部件都做了圆角处理，避免对抗过程中出现勾挂对方线缆或者结构件的情况。轮系的轮胎采用高摩擦系数的硅胶材质，胎面做了细密的纹路处理，在木质或者喷漆擂台表面都能提供足够的抓地力，即使在推挤过程中受到侧向力也不会出现侧滑。传动部分的齿轮组全部布置在机身内侧，外侧通过挡板做防护，避免对抗过程中对方的结构件卡入齿轮啮合间隙导致传动失效。尾部的支撑结构做了抬升处理，不会在倒车或者转向时剐蹭擂台表面，同时尾部预留了传感器安装位，可以根据赛事需求加装红外或者超声传感器，实现自主寻敌的功能。整个结构的装配逻辑采用模块化设计，动力模块、传动模块、推铲模块都可以单独拆卸更换，在赛事现场如果出现部件损坏，可以快速完成替换，不需要拆解整个机身。布线全部走上下层板之间的空隙，通过线卡固定在安装板上，不会出现线缆外露被轮系卷入或者被对手拉扯的问题。从实际测试的表现来看，这套结构在满电状态下可以提供足够的推挤力，连续对抗10轮以上不会出现传动过热或者结构松动的问题，重心分布的优化让整机在30度倾斜的台面上依然不会侧翻，完全满足赛事对抗的强度要求。
