PIC18F4550核心开发控制板结构设计

　　这款基于PIC18F4550主控芯片的开发控制板，在嵌入式原型开发、小型智能设备控制、工业现场数据采集节点搭建等场景中有着广泛的适配空间，很多做小型智能终端、教学实验平台、简易工业传感节点的工程师，在做前期方案验证时都会用到这类核心板结构。从实际使用的角度出发，这类开发板的设计首先要兼顾芯片引脚的全引出与外接扩展的便利性，板载的USB接口直接对应芯片内置的USB通信模块，省去了外接USB转换电路的麻烦，在做需要和上位机进行USB数据交互的项目时，能够直接通过板载接口完成供电与数据传输，不需要额外搭建外围供电与通信链路。

　　板上预留的多组排针接口，按照电源、IO口、通信引脚的功能分区排布，接线时能够快速区分引脚功能，减少接线错误的概率，排针的伸出高度经过适配，既能够满足杜邦线直插的连接需求，也不会因为过高导致在堆叠扩展模块时出现空间干涉。从结构设计的思路来看，PCB板的外形轮廓做了规整的矩形处理，四个边角预留了标准安装孔位，孔位的间距符合通用小型开发板的安装尺寸规范，不管是固定在塑料外壳内部，还是安装在实验台的支架上，都能够直接匹配常用的铜柱安装规格，不需要额外打孔调整。

　　板上的元件排布遵循信号流向与电磁兼容的基本要求，主控芯片放置在板卡的核心区域，周边的滤波电容、晶振等外围元件紧贴芯片引脚布置，尽可能缩短高频信号的走线长度，减少信号干扰；USB接口布置在板卡的侧边边缘，方便外接数据线插拔，不会和其他接口的接线产生空间冲突；板载的电源指示元件放置在靠近电源输入的位置，通电后能够直观看到供电状态，排查故障时可以快速判断供电链路是否正常。安装边界方面，板卡整体厚度控制在常规PCB加元件的总厚度范围内，最高的元件是板边的排针与USB接口，高度不超过常规接插件的标准尺寸，在做外壳设计时，只需要在对应接口位置预留标准尺寸的开口，就能够完成外壳的适配，不需要为超高元件单独做凸起结构。在实际项目应用中，这类核心板可以直接作为控制核心搭载在小型智能小车、环境数据采集终端、简易人机交互面板等设备上，板上预留的IO口足够连接常用的按键、显示屏、传感器等外围模块，不需要额外做IO扩展电路；电源部分的设计兼容USB5V供电，也可以通过排针引入外部直流电源，适配不同的供电场景，在做移动设备开发时可以直接搭配锂电池供电模块使用，不需要额外调整电源电路。

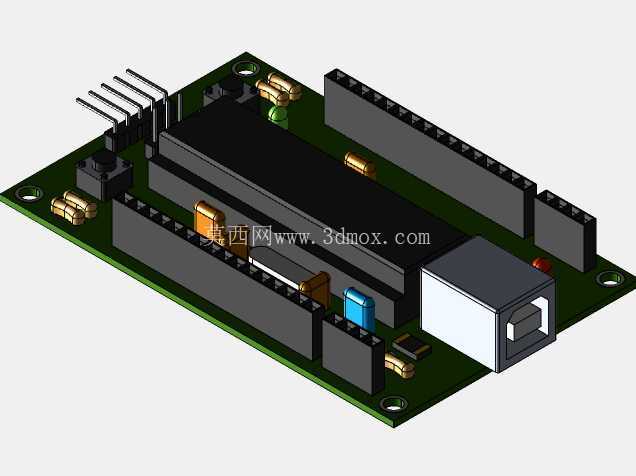

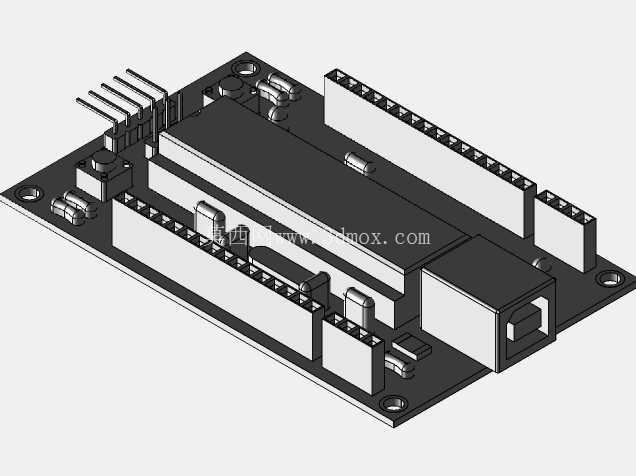

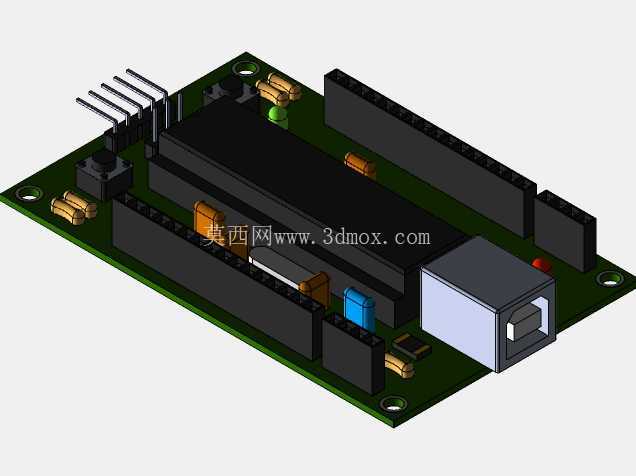

　　从结构建模的角度来看，这个模型完整还原了板上所有元件的外形尺寸与安装位置，包括接插件的引脚间距、元件的高度差、安装孔的孔径与位置，在做整机结构设计时，可以直接把这个模型导入到装配体中，核对板卡和外壳、其他结构件的空间干涉情况，提前调整外壳的内部筋位与接口开口位置，减少实际打样后的装配问题。很多工程师在做嵌入式设备结构设计时，容易忽略板卡上接插件的实际插拔空间，这个模型里所有接插件的位置都预留了足够的插拔操作空间，比如USB接口的前方没有布置过高的元件，插拔数据线时不会被周边元件挡住，排针的外侧也预留了手指操作的空间，插杜邦线时不需要倾斜角度就能顺利插入。板上的大容量电解电容、功率元件的位置也做了合理排布，远离发热较大的元件，同时预留了散热空间，长时间工作时不会因为热量堆积影响元件寿命，对应的结构设计上也不需要额外在这些位置增加散热开孔，简化了整机外壳的设计流程。
