双层木质抽屉式零件收纳盒结构设计

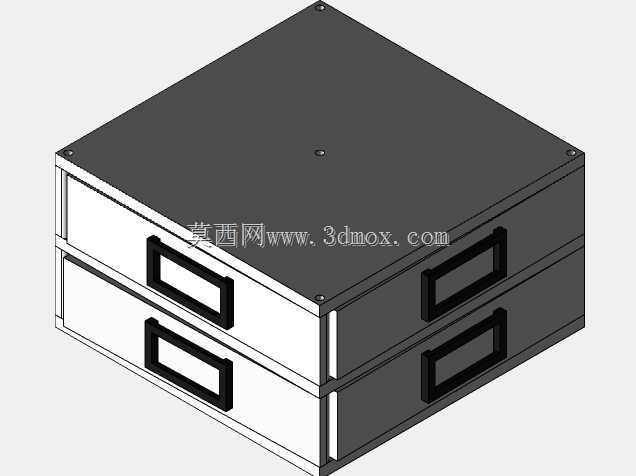

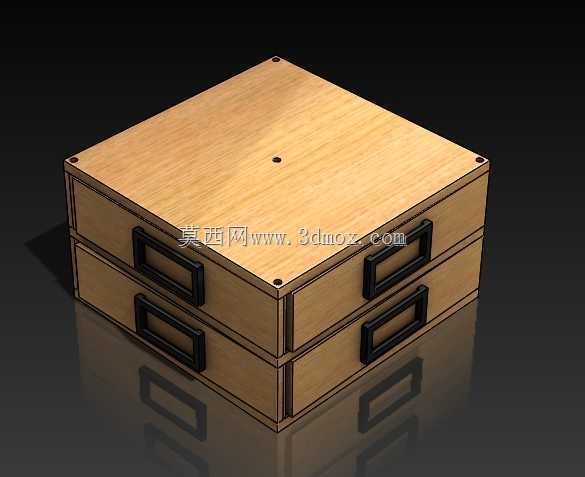

　　该结构面向桌面零散物料的分类存放需求，常见于维修工位、手工操作台、电子装配区及小型零件分拣场景。双层抽屉布局将有限台面面积转化为分层储物空间，适合放置螺丝、电阻、香料、小五金件或易丢失的标准件，减少混放造成的查找时间。盒体采用平板板材拼接思路，侧板、面板、底板与顶板通过边角连接形成封闭框架，整体外廓控制在20cm×20cm左右，高度由两层抽屉叠加决定，能够稳定放置于常规工作台面，不会占用过多操作区域。每层抽屉独立抽拉，前侧安装嵌入式黑色拉手，施力点靠近面板中心，抽拉时受力均衡，可避免单侧拖拽导致的卡滞。抽屉内部预留规整储物腔，内腔尺寸约18cm×12cm，深度约4.7cm，能够容纳多格分隔盒或直接堆放小型零件；

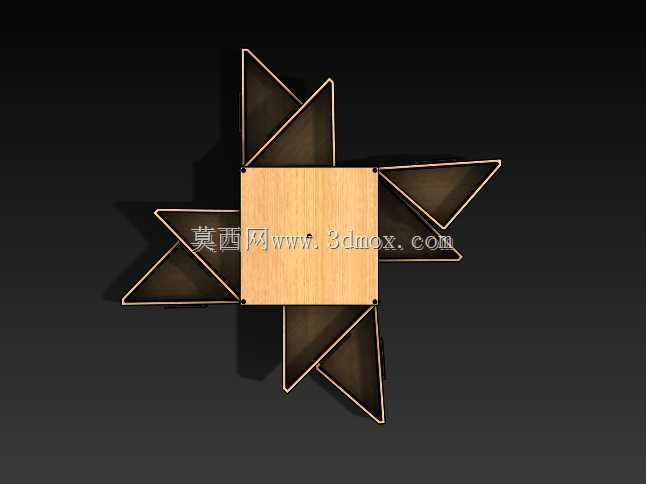

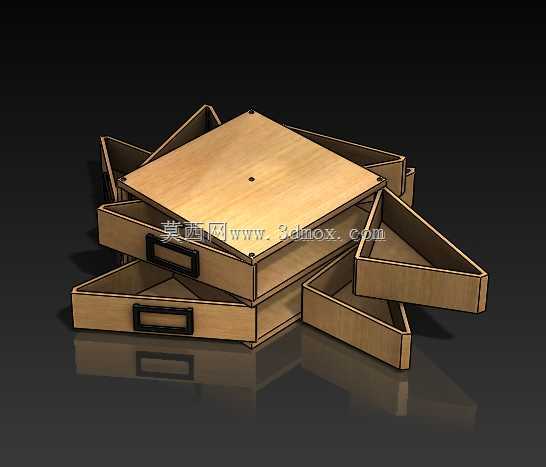

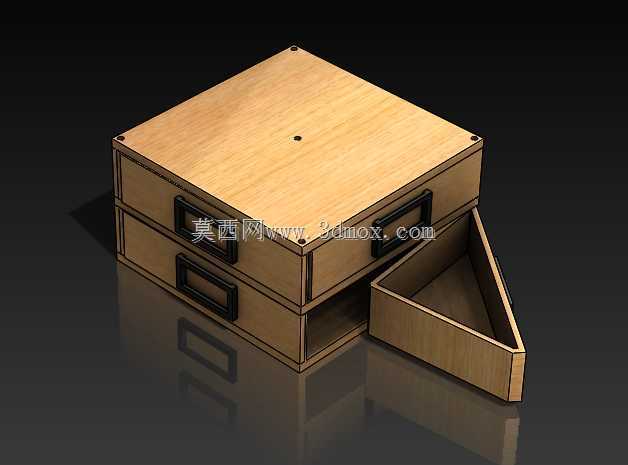

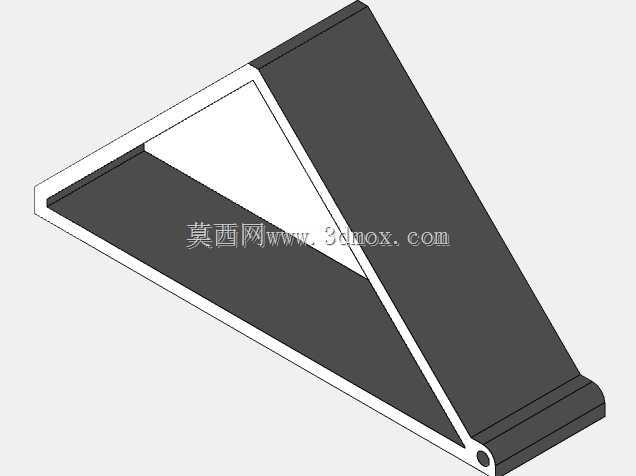

　　面板与盒体之间保留均匀配合间隙，既保证滑动顺畅，又限制横向窜动。顶板表面平整，可作为临时放置平面，中心小孔可用于定位、通气或装配提手，四角连接点对应板件拼装位置，便于在三维环境中检查干涉与装配顺序。设计时重点关注板厚方向的尺寸链：外层框架决定抽屉最大外形，抽屉侧板与滑道接触面需预留稳定间隙，前层面板高度需覆盖内部开口，防止抽拉过度或灰尘进入。边角采用直角搭接，结构简单、加工方便，适合激光切割或数控雕刻后的平板组装；仅需一根直径约5mm的圆棍作为辅助连接件或转轴类零件，即可完成关键部位的装配。从建模角度看，该模型将盒体、抽屉、拉手和连接件拆分为独立特征，便于修改板材厚度、内腔深度和层数；拉手采用矩形镂空与外框结合的形式，

　　既满足握持强度，也保持外观简洁。整体没有复杂曲面，工程图展开后可直接用于板材下料，孔位与槽口位置清晰，装配关系明确。实际使用中，两层结构可按零件类型或使用频率分区，上层放置常用件，下层放置备用件；木质表面具备一定阻尼，堆叠放置时不易滑动，盒体自重也能在抽拉时保持稳定。该结构还可根据工位需求扩展为多层组合，或在抽屉内部增加可调节隔板，以适应不同尺寸物料。对于结构设计人员而言，此类模型重点不在传动，而在尺寸边界、装配间隙、板材利用率和人机抽拉体验；通过三维校验可提前确认抽屉最大拉出位置、拉手避让空间以及顶板承载范围，从而避免实物装配后出现松动、歪斜或无法闭合的问题。
