台式转页送风换气扇结构设计方案

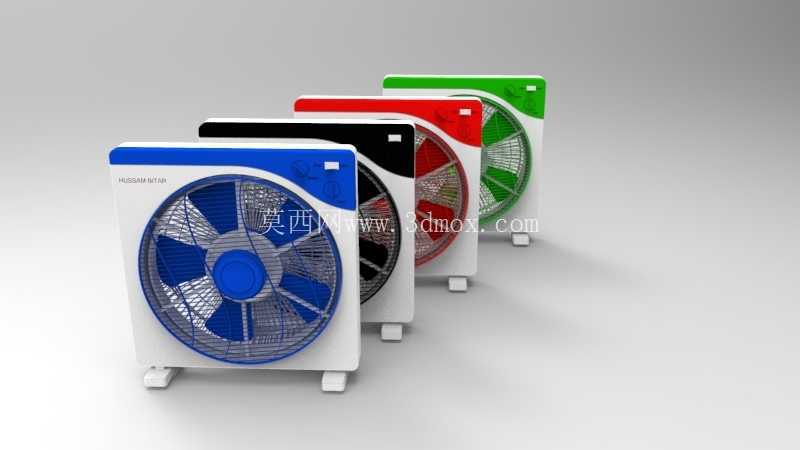

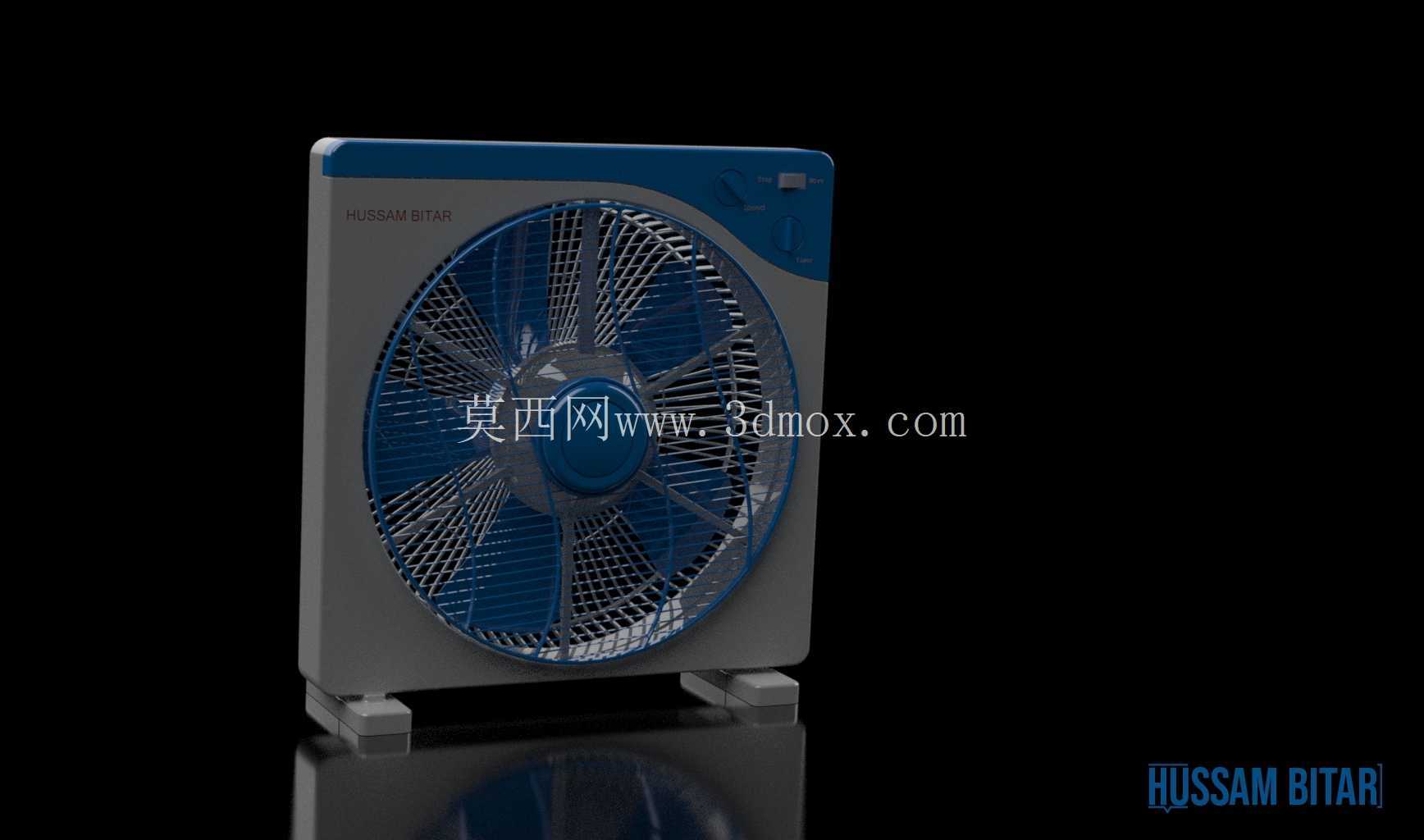

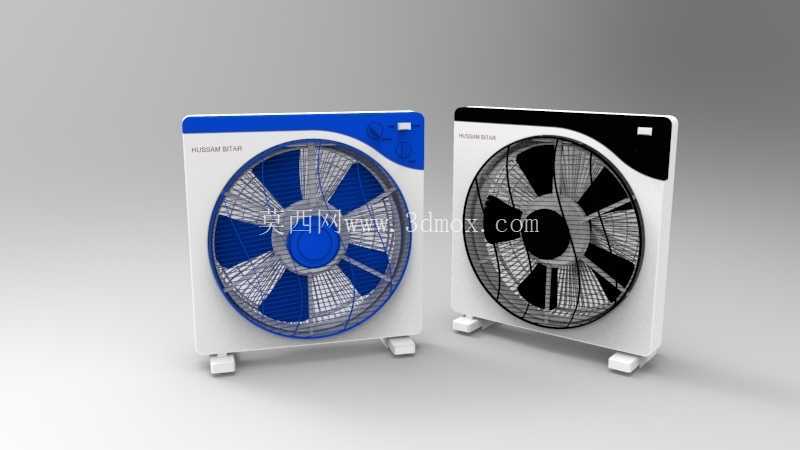

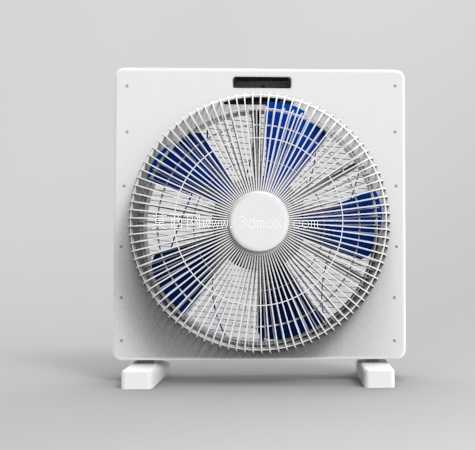

　　整机的外框采用方形圆角结构，区别于传统圆形台扇的外轮廓，方形结构在靠墙放置、桌面边角摆放时能更好贴合边界，不会出现圆形结构边角突出占用多余桌面空间的问题，外框的四个边角做了R15的圆角过渡，避免日常挪动、清洁时尖锐边角磕碰划伤。前部的导风转页采用同心圆放射状格栅设计，格栅条的厚度控制在1.2mm，格栅间隙均匀控制在8mm，既满足安全防护要求，避免手指伸入接触内部风轮，也不会因为格栅过密产生额外的风阻，造成送风噪音升高、出风量衰减。转页的驱动结构隐藏在中心圆形装饰盖后方，中心盖的直径刚好覆盖内部的电机固定座与转页驱动齿轮组，从外部看不到内部的传动结构，保持外观整体性的同时，也能避免灰尘直接堆积在传动部件上，降低日常维护的频率。这款台式转页送风设备的设计，最初是针对桌面近距离送风、小范围空气循环的场景做的结构优化，日常可放置在办公桌面、卧室床头柜、小型工位旁，满足单人区域的定向送风需求，也可在密闭小空间内辅助空气流通，避免局部空气闷滞。从实际使用的痛点出发做结构排布时，首先考虑的是桌面放置的稳定性，底部两个对称的支撑脚做了加宽的接触端面，支撑脚的高度控制在整机高度的十分之一以内，既不会让整机重心过高引发侧翻，也能预留出底部进风的间隙，避免放置在布艺桌面、纸质文件上时遮挡进风通道，影响送风效率。

　　内部风轮采用多叶片前倾式设计，叶片做了等距扭转角度排布，转动时能将气流均匀打散后通过转页送出，避免传统风扇直吹时的硬风感，送风覆盖范围能达到前方120度的扇形区域，在距离设备1.5米的位置依然能感受到稳定的气流。风轮后方的电机固定座做了环形的加强筋结构，固定座与外框之间通过四根均匀分布的连接筋连接，连接筋的截面做了流线型优化，减少气流经过时产生的紊流，降低运行时的风噪。背部的进风区域覆盖了整面的后置格栅，格栅条采用竖向排布，间隙与前部格栅保持一致，进风面积比前部出风面积大15%左右，保证进风通畅，不会因为进风不足导致电机负载升高、发热加剧。

　　整机的安装边界在设计时做了明确的限定，整机宽度控制在320mm，高度300mm，厚度110mm，放置时仅需要占用桌面0.035㎡的面积，即使是狭小的工位桌面也能轻松放置，不会与显示器、键盘、水杯等常用桌面物品产生空间冲突。背部的电源线出口设置在机身背部下方的居中位置，出线口做了防弯折的橡胶护套，避免日常挪动时机身反复弯折电源线导致线芯断裂，电源线长度预留了1.8米，满足大多数桌面场景下的插座接驳需求，不需要额外搭配插线板。在结构细节的处理上，外框的上下合盖采用卡扣加隐藏螺丝的固定方式，所有的螺丝孔都设置在背部格栅的间隙内，从正面完全看不到螺丝孔位，保持外观整洁的同时，也方便后期拆卸清洁内部风轮与格栅缝隙的积尘。底部支撑脚的底面粘贴了防滑硅胶垫，硅胶垫厚度2mm，能增加与光滑桌面、玻璃台面之间的摩擦力，即使设备运行时产生轻微振动，也不会出现自行移位的情况，同时硅胶垫能避免支撑脚硬接触桌面，刮花木质、玻璃材质的桌面表面。转页的转速设计为每分钟5转，缓慢转动时能不断改变送风方向，避免长时间直吹人体同一部位造成不适，转页的转动结构采用静音齿轮设计，转动时不会产生额外的机械噪音，整机运行时的噪音控制在40分贝以内，即使在夜间睡眠、办公会议等需要安静的场景下使用，也不会产生干扰。

　　设备的控制模块设置在机身顶部的居中位置，按键采用轻触式设计，按键的凸起高度控制在3mm，既方便盲操作，也不会因为凸起过高容易积灰，按键旁做了细微的标识凸点，不需要低头看就能识别按键功能。从结构建模的角度来看，整个产品的所有零部件都做了拔模角度处理，外框类零件的拔模角度统一为1.5度，格栅条的拔模角度做了0.8度的微调，保证注塑生产时能顺利脱模，不会出现粘模、拉伤的问题，所有的配合面都预留了0.2mm的装配间隙，避免注塑件生产时的收缩变形导致装配卡滞，零件之间的连接卡扣做了导向斜角设计，装配时不需要额外对位，按压就能完成扣合，能有效提升装配效率。内部的走线槽做了全封闭设计，所有的内部连接线都能卡入走线槽内，不会出现线材晃动触碰风轮的问题，也能避免线材长期受高温影响出现老化加速的情况，电机的安装位预留了散热间隙，电机运行时产生的热量能通过背部进风的气流直接带走，保证电机长时间运行时的温度处于合理区间，延长设备的整体使用寿命。
