星形弹性联轴器结构设计三维数模

这类星形弹性联轴器是轴系传动场景里应用极广的挠性连接部件，日常在伺服传动系统、泵组驱动端、轻工输送设备、机床进给轴这类需要补偿两轴安装偏差的工况里随处可见，核心作用是在主动轴和从动轴之间传递扭矩的同时，抵消安装过程中不可避免的径向、角向、轴向偏差，避免轴系因强制对中产生额外的弯曲应力，延长轴承、密封件等周边易损件的使用寿命。

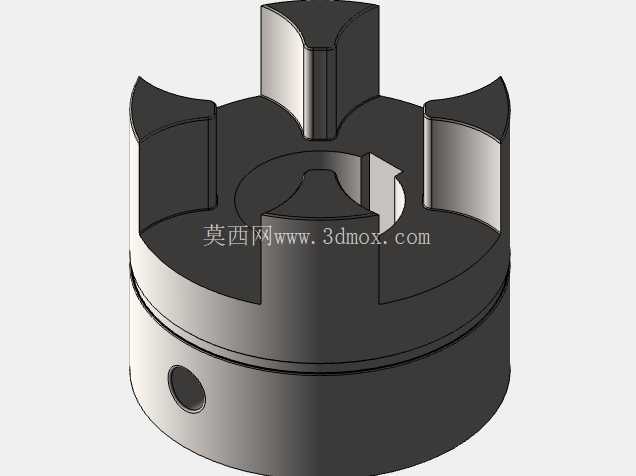

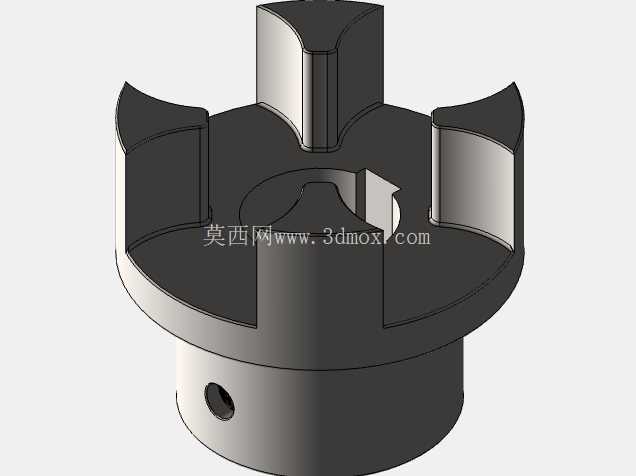

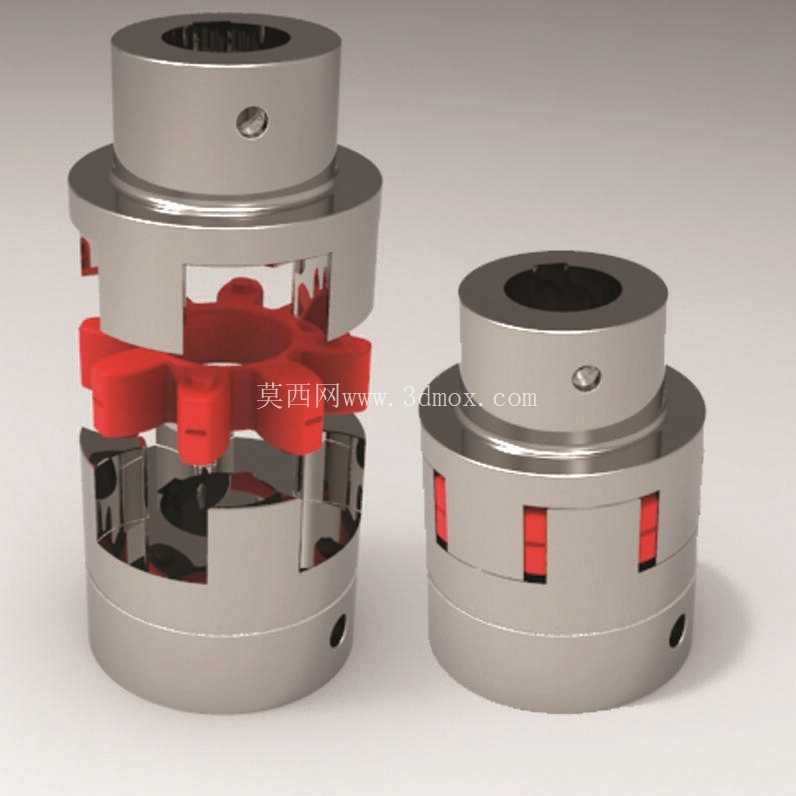

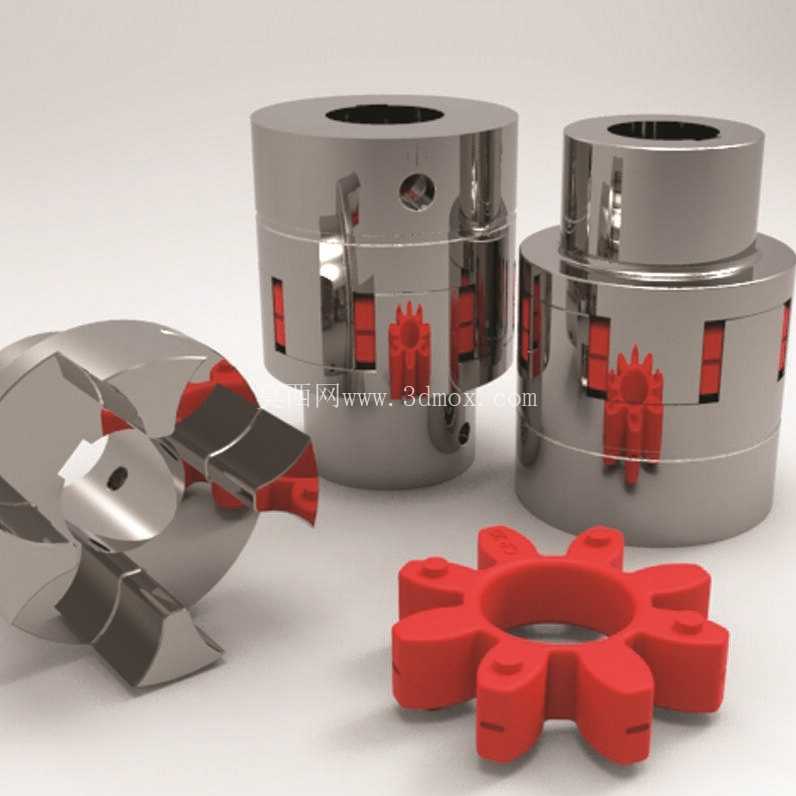

从结构设计逻辑来看，整个部件拆分为三个核心组成部分：两个结构完全对称的金属半联轴器，以及中间的星形弹性缓冲块。两个半联轴器的轴孔端根据实际安装需求可加工为光孔、键槽孔或者花键孔，轴孔侧壁预留的紧定螺钉孔，用于安装后顶紧轴面实现周向固定，防止运行过程中出现轴孔打滑移位的问题；半联轴器和弹性块配合的端面加工有均匀分布的凸爪，凸爪的轮廓和星形弹性块的凹槽完全贴合，装配时两个半联轴器的凸爪交错嵌入弹性块的齿槽间隙中，扭矩传递时金属凸爪直接挤压弹性块的齿面，通过弹性块的弹性变形来吸收传动过程中的冲击振动，同时补偿两轴之间的相对偏移。

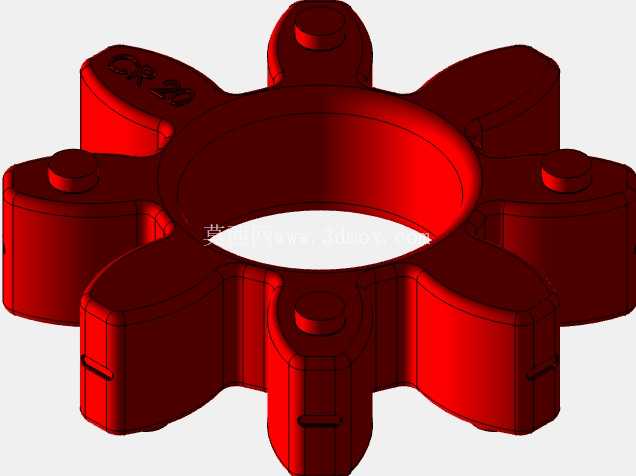

中间的星形弹性块通常采用聚氨酯材质加工，这种材质的邵氏硬度可以根据传动扭矩的大小调整，硬度越高可传递的额定扭矩越大，但缓冲减振的性能会相应降低，设计选型时需要根据实际工况的冲击载荷大小匹配对应硬度的弹性块。弹性块的齿形设计为圆弧过渡结构，避免应力集中在齿根位置导致长期交变载荷下出现齿部断裂的问题，同时这种交错嵌合的结构不存在传动间隙，正反转切换时不会出现空程误差，非常适合对传动精度有一定要求的伺服传动场景。

从安装边界尺寸来看，这类联轴器的径向尺寸控制得比较紧凑，不会占用过多的安装空间，半联轴器的外径、总长度、轴孔直径范围都形成了标准化的尺寸系列，设计选型时只需要根据被连接两轴的轴径、所需传递的额定扭矩、最高工作转速三个核心参数匹配对应规格即可，不需要额外做定制化的结构修改。安装过程中不需要移动两端的主动、从动设备，只需要将两个半联轴器分别固定在两根轴的轴端，再将星形弹性块嵌入两个半联轴器的凸爪之间即可完成装配，后期维护时如果弹性块出现磨损老化，不需要拆解两端的轴系连接，直接径向取出旧弹性块更换新件即可，维护效率远高于刚性联轴器或者其他需要轴向移动设备才能拆装的挠性联轴器。

在实际建模过程中，需要重点关注几个配合尺寸的公差控制：半联轴器凸爪和弹性块凹槽之间的配合间隙要控制在合理范围，间隙过大会导致正反转切换时产生冲击噪音，间隙过小则会导致装配困难，同时低温环境下弹性块收缩后容易出现卡滞问题；轴孔和轴的配合公差根据载荷性质选择，重载冲击场景下选用稍紧的过渡配合，轻载高速场景下可以选用间隙配合方便拆装；紧定螺钉的位置要避开轴上的键槽位置，保证顶紧时螺钉端面完全贴合轴的光滑表面，避免顶紧力不足出现打滑。另外半联轴器的金属部分通常采用铝合金或者45号钢加工，铝合金材质重量轻、转动惯量小，适合高速传动场景，45号钢强度更高，适合重载大扭矩的传动场景，建模时可以通过调整材质参数匹配不同的应用需求，同时做动平衡校验的结构预留，保证高转速运行时不会出现过大的振动。
