适配Arduino平台的反射式红外传感阵列结构

在嵌入式开源硬件的外设选型与结构适配工作中，红外反射式传感阵列是做近距离非接触检测的常用部件，很多做智能小车循迹、工位物料到位检测、小型传送带边缘识别的项目里，都会用到这类集成化的传感组件。这次建模的这款阵列结构，核心是把多个红外反射传感单元做了统一的基座集成，解决了零散传感器安装对位麻烦、布线杂乱的实际问题。

从实际使用场景来看，这类传感阵列最常出现在教学类开源硬件实验平台、小型自动化分拣工位的来料检测、桌面级智能设备的边界识别模块里。比如做Arduino智能小车循迹功能的时候，单颗红外传感器只能检测一个点位的反射信号，遇到岔路、断点黑线的时候很容易丢信号，多颗传感器排成阵列之后，就能同时覆盖更宽的检测宽度，通过不同点位的信号反馈判断路径偏移方向，比单传感器的纠偏精度高很多。还有在小型桌面输送线上，用来检测薄型工件是否到位，阵列式的结构不需要反复调整单个传感器的角度，只要把基座固定好，就能覆盖整个输送通道的宽度，不会因为工件位置偏移出现漏检。

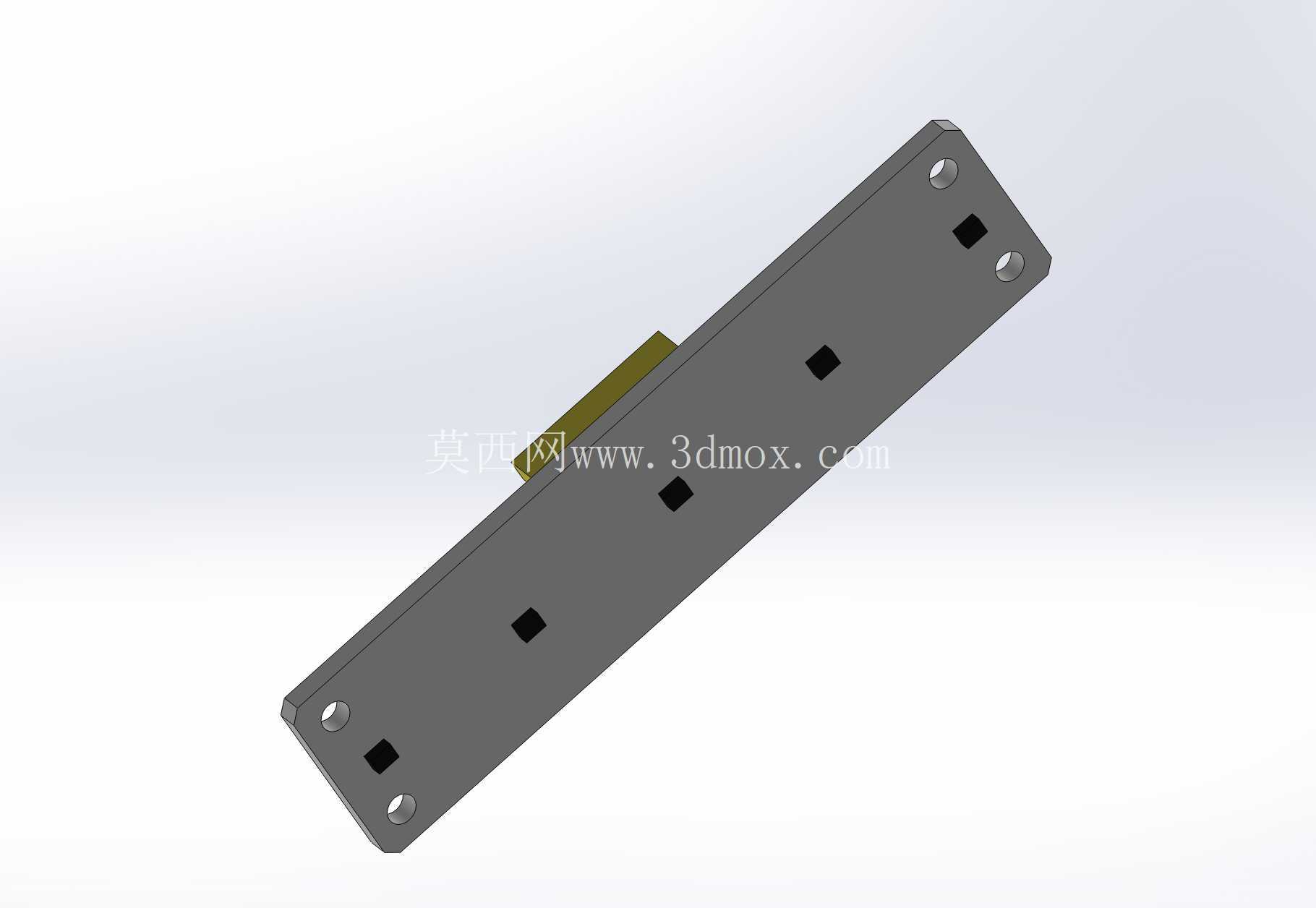

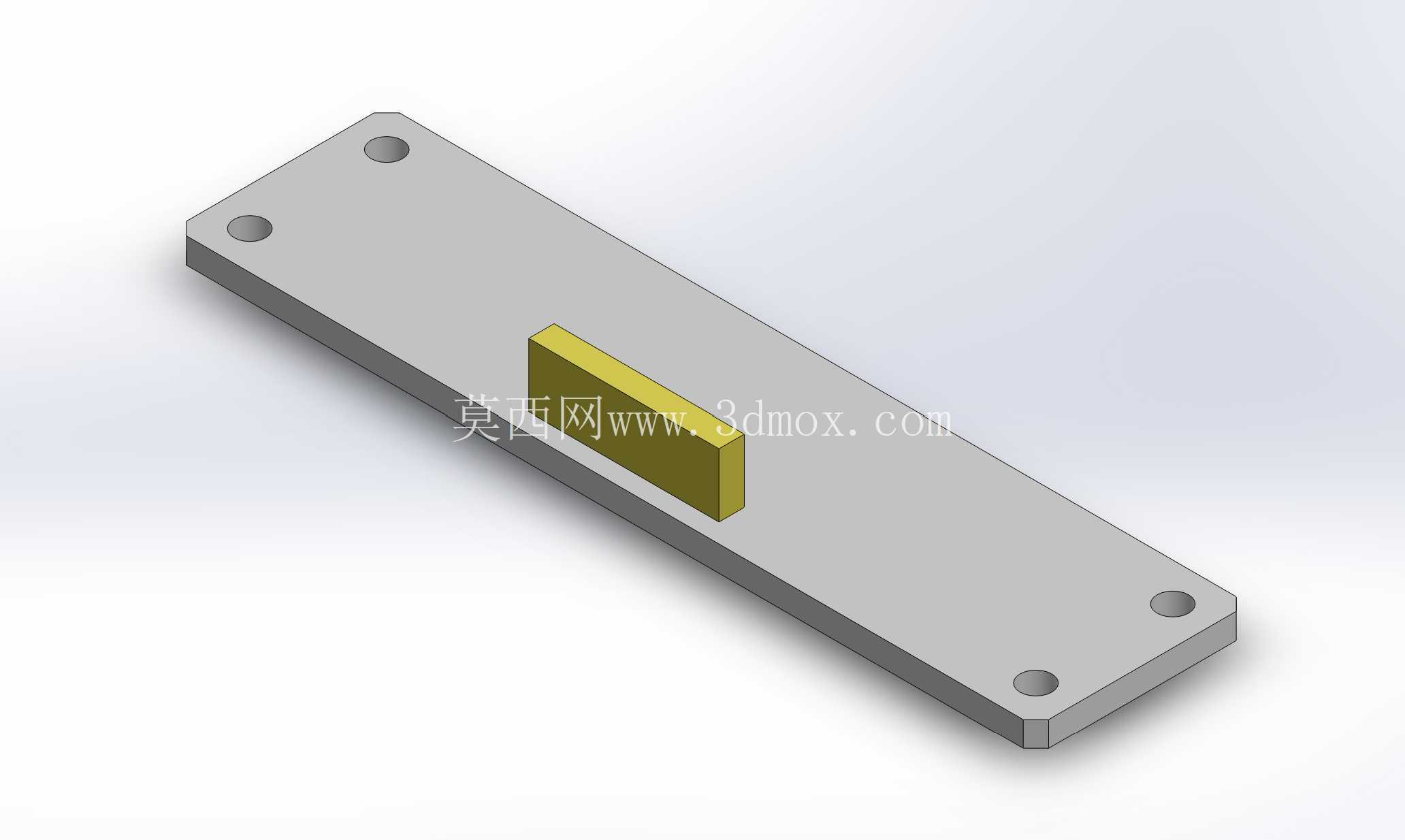

设计思路上，整个结构优先考虑安装兼容性和传感单元的防护。基座采用长条形平板结构，四个角位做了沉头安装孔，孔位的间距参考了开源硬件平台常用的铝型材安装孔距、小车底盘的通用安装位尺寸，不管是固定在2020铝型材的槽面上，还是锁在亚克力、PCB材质的小车底盘上，都不需要额外做转接件。沉头孔的设计可以让安装螺丝的顶面和基座表面齐平，不会突出表面刮碰到布线或者周边的运动部件。传感单元的安装位做了嵌入式的槽位，槽位的尺寸刚好匹配常用的贴片式反射红外传感模块的外形，装配的时候传感元件的检测面和基座底面齐平，检测的时候不会因为基座和检测面之间的间隙产生检测距离误差，同时槽位的侧壁可以给传感模块做侧向防护，避免装配或者使用过程中侧边受力把传感元件碰歪。

外形尺寸方面，整个基座的长度控制在常规智能小车底盘宽度的适配范围内，宽度方向不会超出底盘两侧，避免小车过窄道的时候基座被剐蹭。厚度方向做了轻量化的减薄处理，在保证安装孔位结构强度的前提下，尽可能降低整个组件的重量，减少对小型移动平台的负载压力。安装边界上，四个安装孔的中心距做了标准化设计，兼容M3螺丝的安装尺寸，不管是用铜柱支撑还是直接锁附在安装面上，都能保证安装稳固。传感阵列的检测面排布上，相邻传感单元的间距经过测算，既不会因为间距太小产生相邻传感器的红外信号串扰，也不会因为间距太大出现检测盲区，在常规的1-10mm检测距离范围内，能实现连续的检测覆盖，不会出现信号断档。

从结构细节来看，基座的边缘都做了小尺寸的倒角处理，没有尖锐的直角，一方面是装配的时候不会划手，另一方面也避免应力集中，在受到轻微撞击的时候不会从边角处开裂。传感单元的走线槽在基座的背面做了浅槽设计，模块的连接线可以埋在槽里，不会突出基座底面，安装的时候不会因为线材压在基座下面导致安装不平整，也能让布线更整齐，减少线材被运动部件勾扯的风险。实际装配的时候，只需要把传感模块卡进对应的槽位，接好线之后就可以整体安装，比逐个固定单个传感器的装配效率高很多，后期维护更换的时候也可以单独拆换某一个损坏的传感单元，不需要把整个阵列都拆下来。

在功能特性上，这种集成式的阵列结构，相比零散拼装的传感器组，检测一致性更好。因为所有传感单元的安装高度、检测角度都通过基座的加工精度做了统一保证，不会出现单个传感器装歪了导致检测距离不一致的问题，调试的时候只需要统一调整阈值参数，不需要逐个校准每个传感器的角度和高度，能省很多现场调试的时间。对于做嵌入式开发的从业者来说，这种标准化的结构件可以直接套用在不同的项目里，不需要每次都重新设计传感器的安装支架，能缩短项目的结构开发周期。
