低剖面压装式轮辐称重测力传感器结构

这款压式测力称重元件的三维结构，最初是配合小型压装工位的力值监控需求做的建模，当时客户的压装工位留给力检测元件的安装高度只有不到20mm，传统柱式压向传感器要么高度超标，要么偏载误差大，才敲定了这种薄型轮辐式的结构方案。从实际落地的场景看，这类结构的传感器覆盖的工况非常杂：小量程5kg、10kg规格的，大多用在精密装配工位的压装力校验，比如微型轴承压入、接线端子铆接这类对压力精度要求高、安装空间局促的工位，能直接装在压头和工装座之间，不用额外做加高的安装座，避免了额外连接件带来的力值传递误差；20kg、50kg量程的常出现在3C产品的按键手感测试、小型包装线的单包重量复检工位，因为整体厚度薄，能直接嵌入测试工装的台面下方，不会抬升工装整体高度，方便操作人员取放工件；100kg量程的版本则更多用在小型压力试验台、仓储料道的单点称重、新能源小电芯的堆叠压力检测场景，这类场景往往要求传感器本身有足够的抗偏载能力，同时出线方向固定，不会和周边的工装框架、走线槽产生干涉。

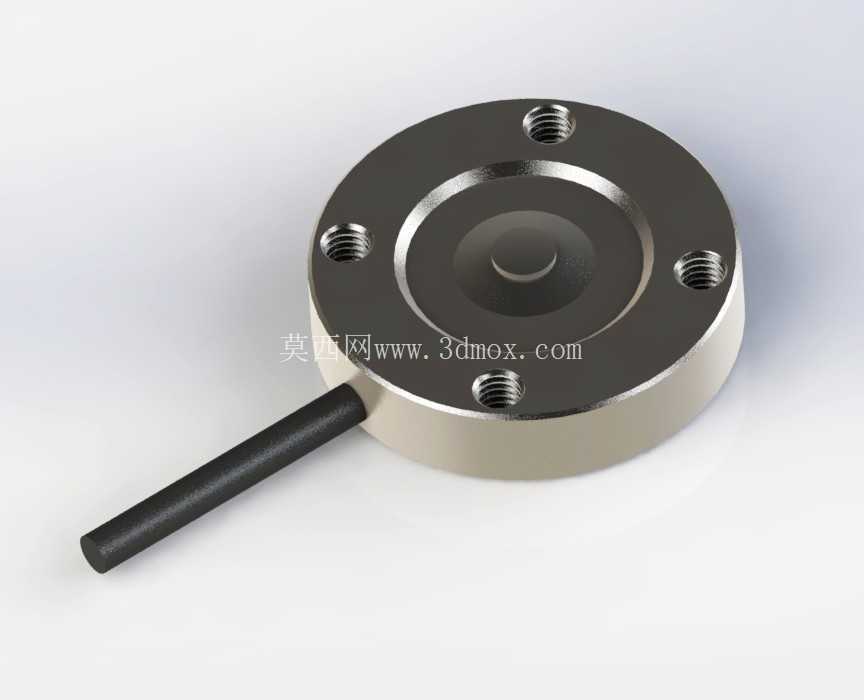

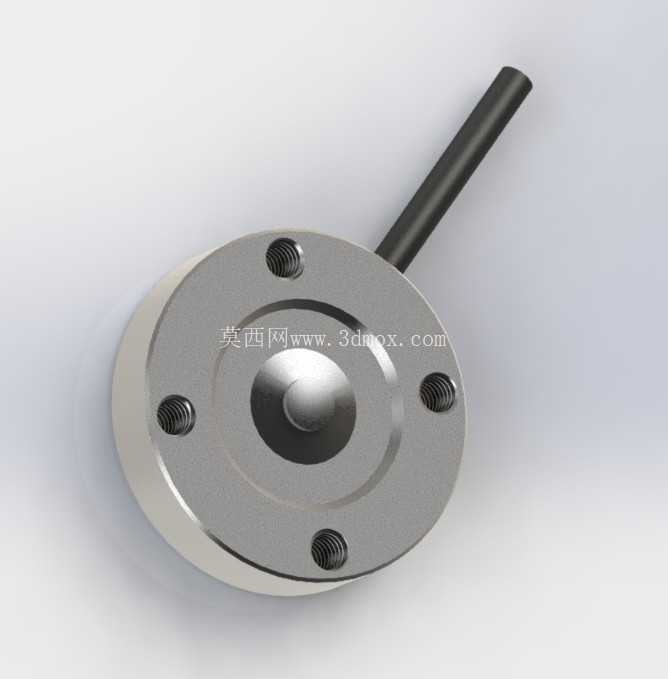

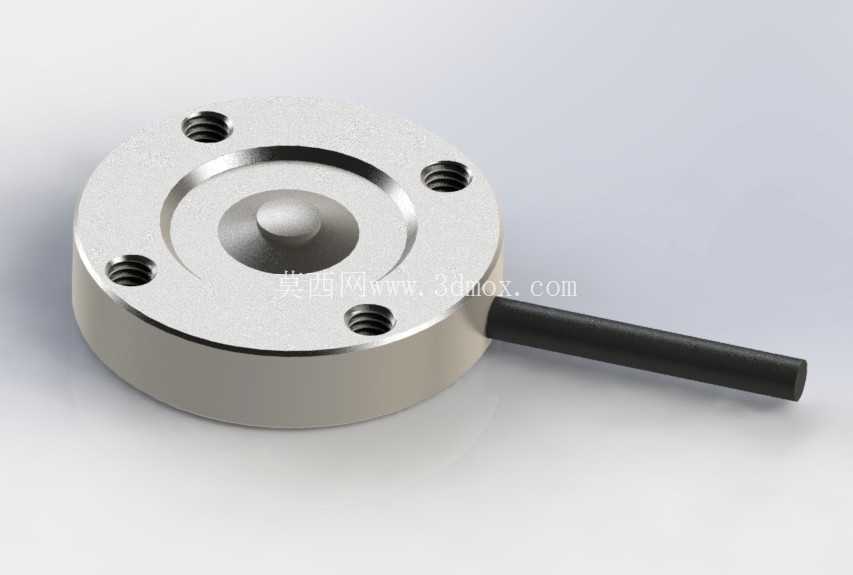

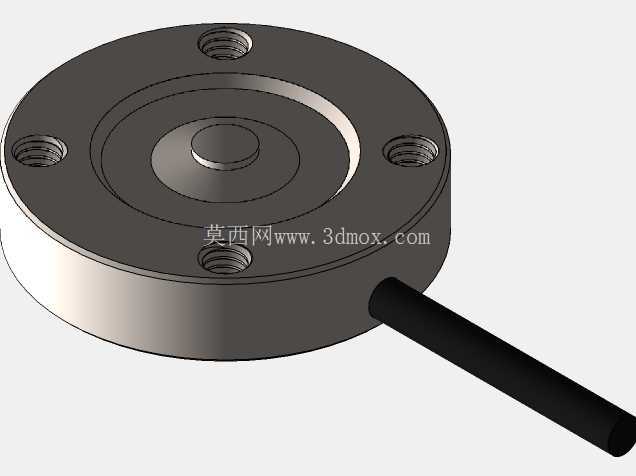

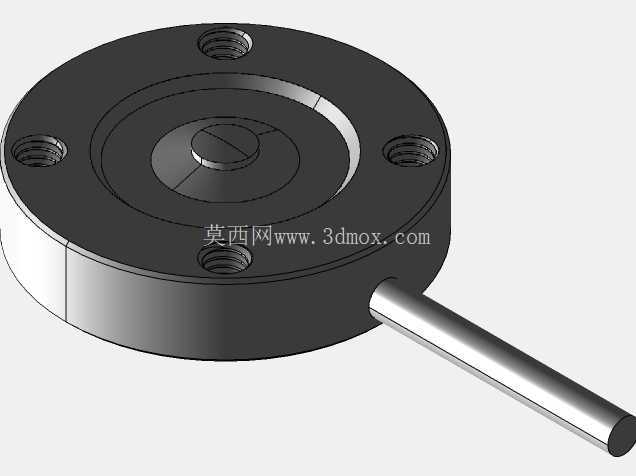

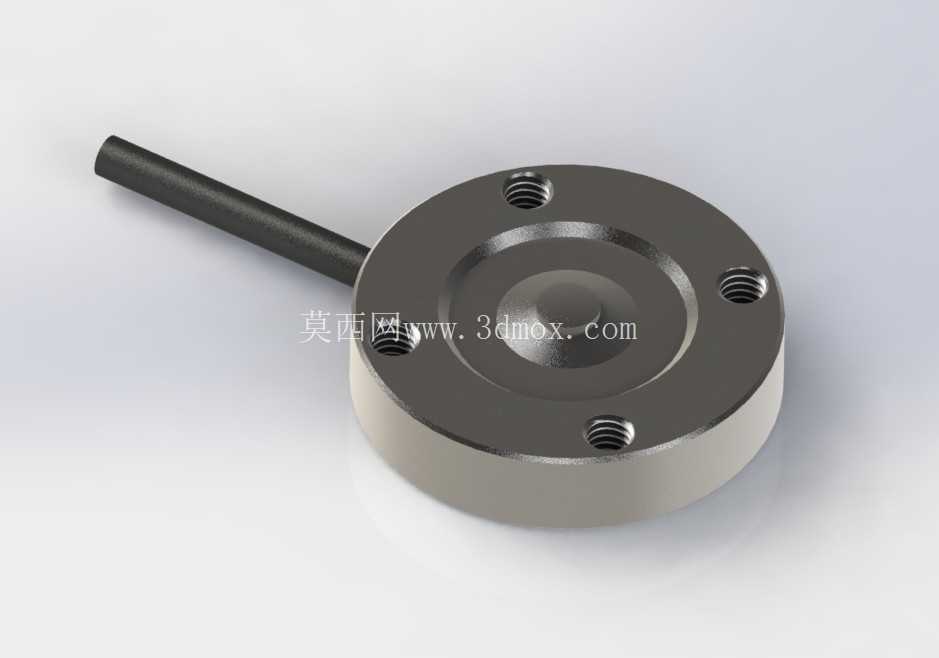

从结构设计的逻辑上看，整体采用圆盘式薄型壳体，主体受力结构为一体化加工的轮辐弹性体，中心位置的凸起压头是直接受力点，压头和弹性体做了一体化加工，避免了分体压头装配带来的间隙误差，压头的球面设计能自动修正小角度的安装偏斜，保证受力始终沿轴向传递，减少侧向分力对测量精度的影响。弹性体周边均匀分布的四个安装螺纹孔，采用圆周均布的设计，安装时可以通过四个螺栓直接把传感器固定在安装基座上，安装孔的位置避开了内部应变片的粘贴区域，不会因为螺栓锁紧的预紧力导致弹性体产生额外形变，影响零点输出。出线方向采用径向侧出的设计，线缆从壳体侧面水平引出，不会占用传感器上下方向的安装空间，出线位置做了密封过渡结构，能适配车间内有少量切削液、粉尘的常规工业环境，不需要额外做防护遮罩。

做三维建模的时候，首先要卡准的是安装边界尺寸：整体外径根据量程不同略有差异，100kg量程版本外径控制在48mm以内，整体厚度不超过12mm，安装孔的中心圆直径为38mm，螺纹规格为M4，孔深6mm，这个尺寸是适配行业内通用的小型压装工装安装孔位做的，能直接替换同规格的进口薄型传感器，不用修改现有工装的安装孔位。中心压头的凸起高度控制在2mm，压头直径8mm，这个尺寸既能保证压头和被测工件的接触面积足够，避免压应力集中损坏工件表面，又不会因为凸起过高导致整体安装尺寸超差。建模过程中要特别注意弹性体的薄壁厚度，轮辐的辐条厚度根据量程做差异化设计，5kg量程的辐条厚度最薄，要保证满量程时辐条的应变区间在应变片的最佳线性范围内，同时要做有限元校核，保证1.5倍过载时弹性体仍处于弹性形变区间，不会产生塑性变形；100kg量程的辐条厚度相应增加，同时在辐条和外圈、中心台的衔接位置做R角过渡，避免应力集中导致长期使用后疲劳损坏。

实际选型使用时，这类薄型传感器因为整体高度低，刚性比同等量程的膜盒式传感器更好，动态响应速度更快，适合快速压装、快速称重的动态工况，不会因为传感器本身的形变滞后导致力值检测延迟。安装时要注意安装基座的平面度，基座安装面的平面度要控制在0.02mm以内，避免安装面不平导致传感器锁紧后产生初始形变，造成零点偏移；如果被测工件的接触面平面度较差，可以在压头和工件之间加一块厚度2mm以上的硬化垫片，保证受力均匀。另外因为是压向受力的结构，这类传感器不能承受过大的侧向力和扭矩，安装时要保证压合力的方向和传感器轴线重合，偏载角度不能超过3度，否则会导致测量误差增大，严重时甚至会损坏弹性体结构。线缆的出线位置要预留至少10mm的弯曲半径，避免线缆根部反复弯折导致引线断裂，建模时也把线缆的最小弯曲空间做了预留，方便结构设计人员在做整体工装布局时，提前规划走线位置，避免后续装配时出现线缆和周边零件干涉的问题。
