电子测试用铝型材导轨式安装面板

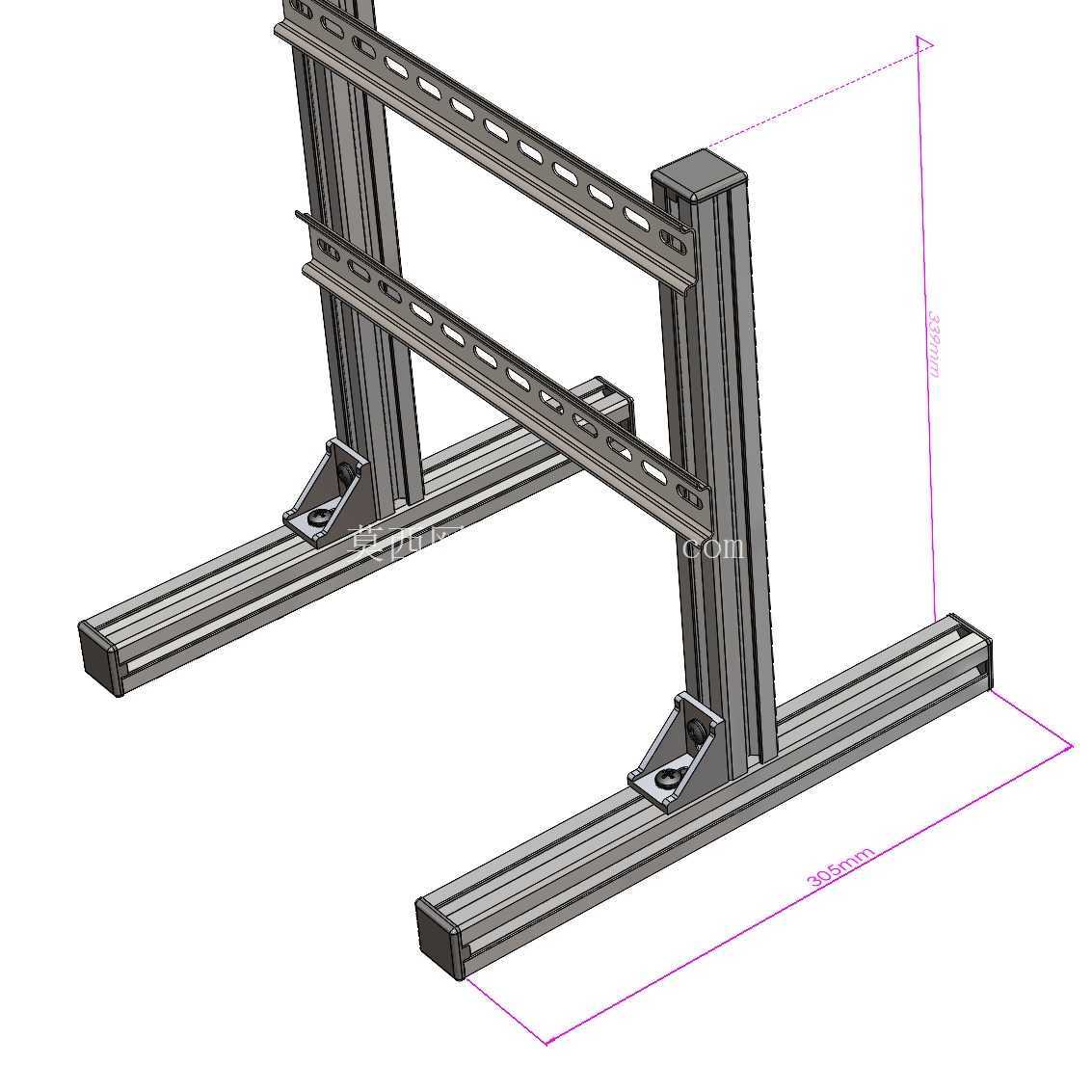

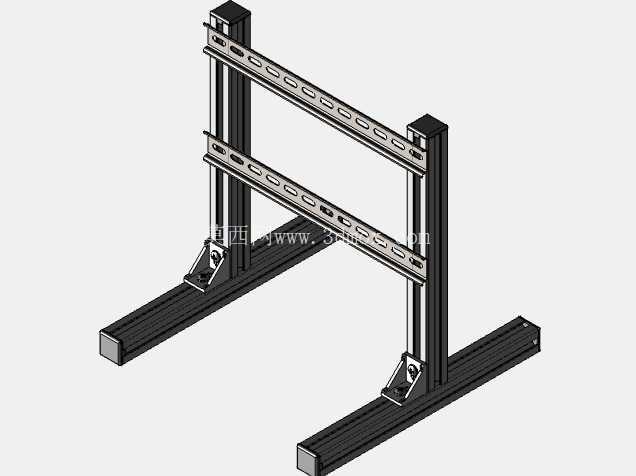

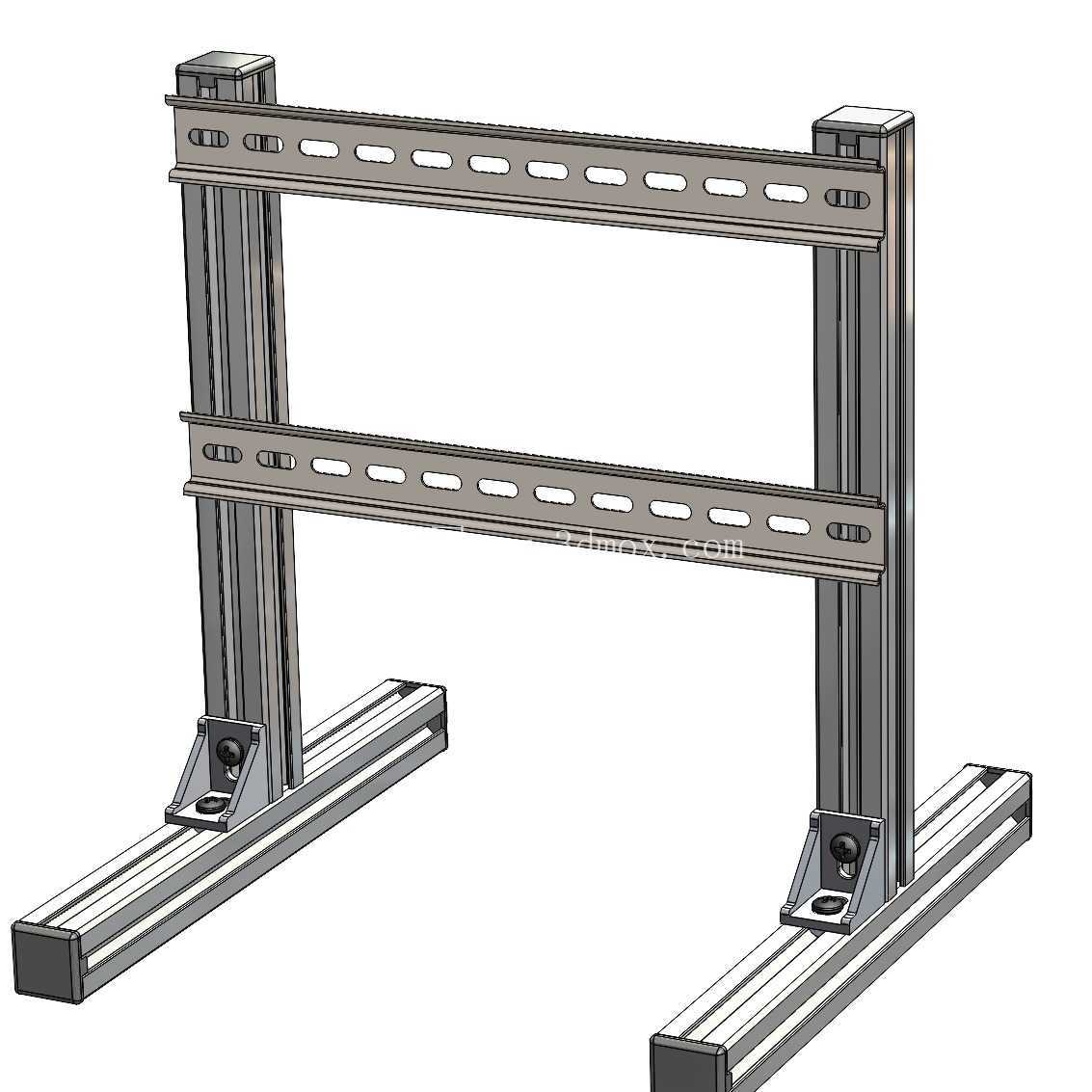

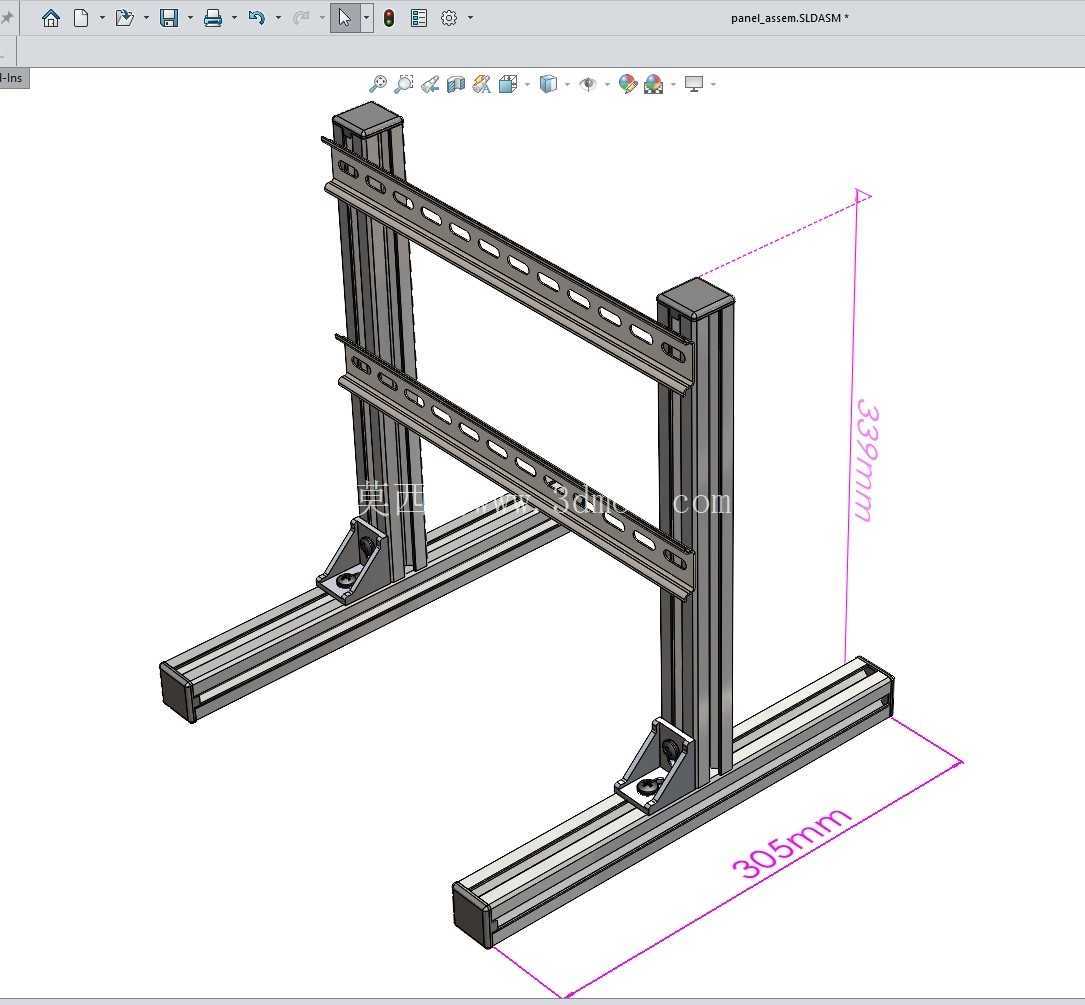

　　两侧的铝型材立柱做了底部加宽处理，搭配端面的防滑脚垫，放置在桌面时不会因为接线拉扯出现侧翻或滑移，整体框架的横向宽度控制在400mm以内，纵向高度320mm，前后纵深150mm，刚好适配常规实验室工作台的桌面纵深，不会占用过多操作空间，同时预留的接线空间可以满足多股电源线、信号线的弯折排布需求，不会出现线缆挤压弯折导致的接触不良问题。面板集成的轴流散热风扇安装位位于框架中部靠下位置，正对上方安装的电源适配器、电机驱动器这类发热器件的安装区域，风扇供电直接从导轨上安装的接线端子取电，无需额外布设外部供电线路，风扇安装位预留了标准的80mm风扇安装孔距，可以根据实际发热功率更换不同转速、不同风量的散热风扇，满足不同功率等级测试场景的散热需求。这款面板的核心应用场景覆盖电子研发实验室、小批量原型试制工位、嵌入式开发调试台三类典型工作环境，主要解决零散测试器件随意摆放导致的接线混乱、调试效率低下、器件磕碰损坏的实际问题。从结构设计逻辑来看，整体采用标准工业铝型材搭建支撑框架，上下两根平行的DIN导轨作为核心安装载体，预留的安装槽位完全匹配市面主流的接线端子、继电器模块、小型测量仪表的安装卡扣尺寸，无需额外打孔攻丝即可完成器件的快速卡装固定。

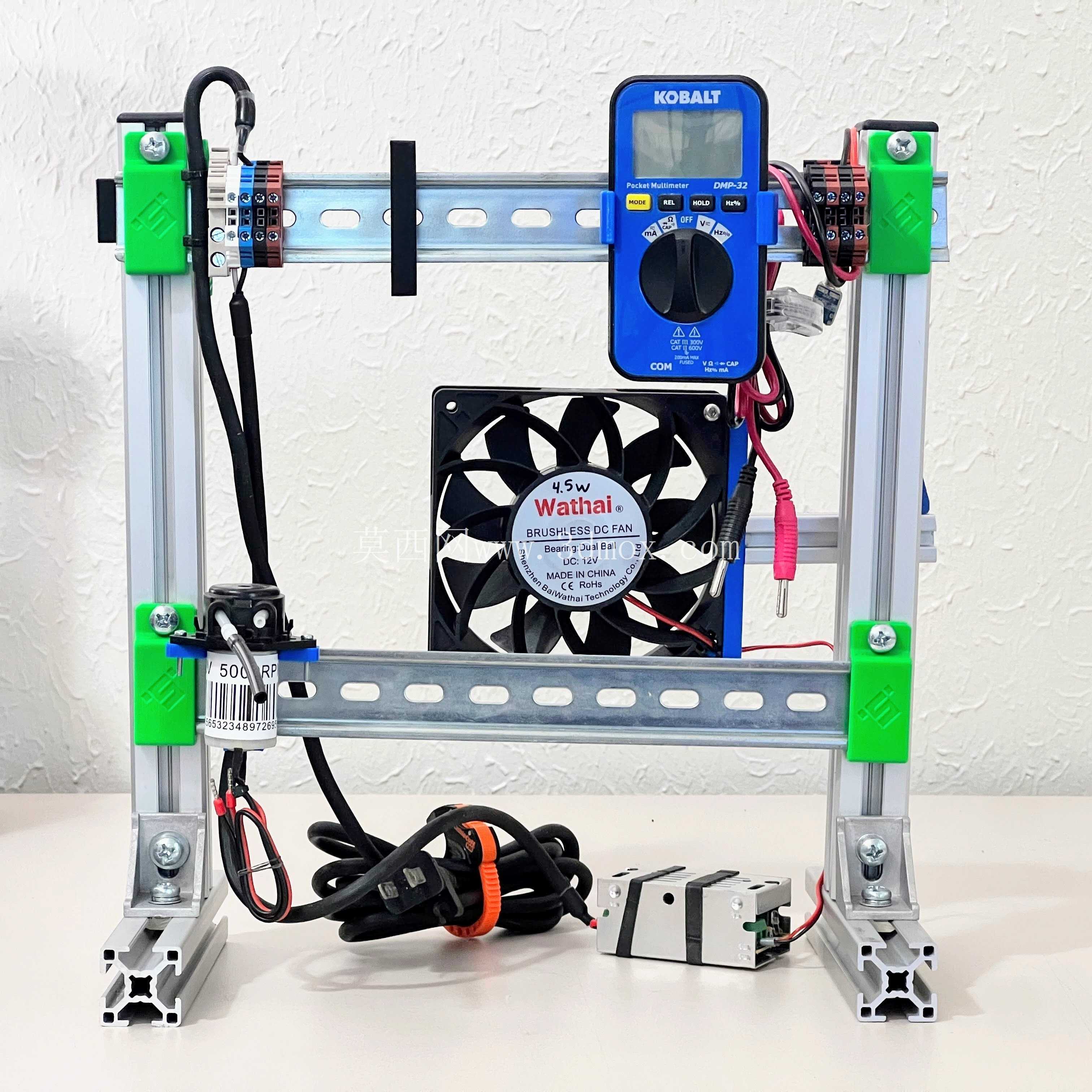

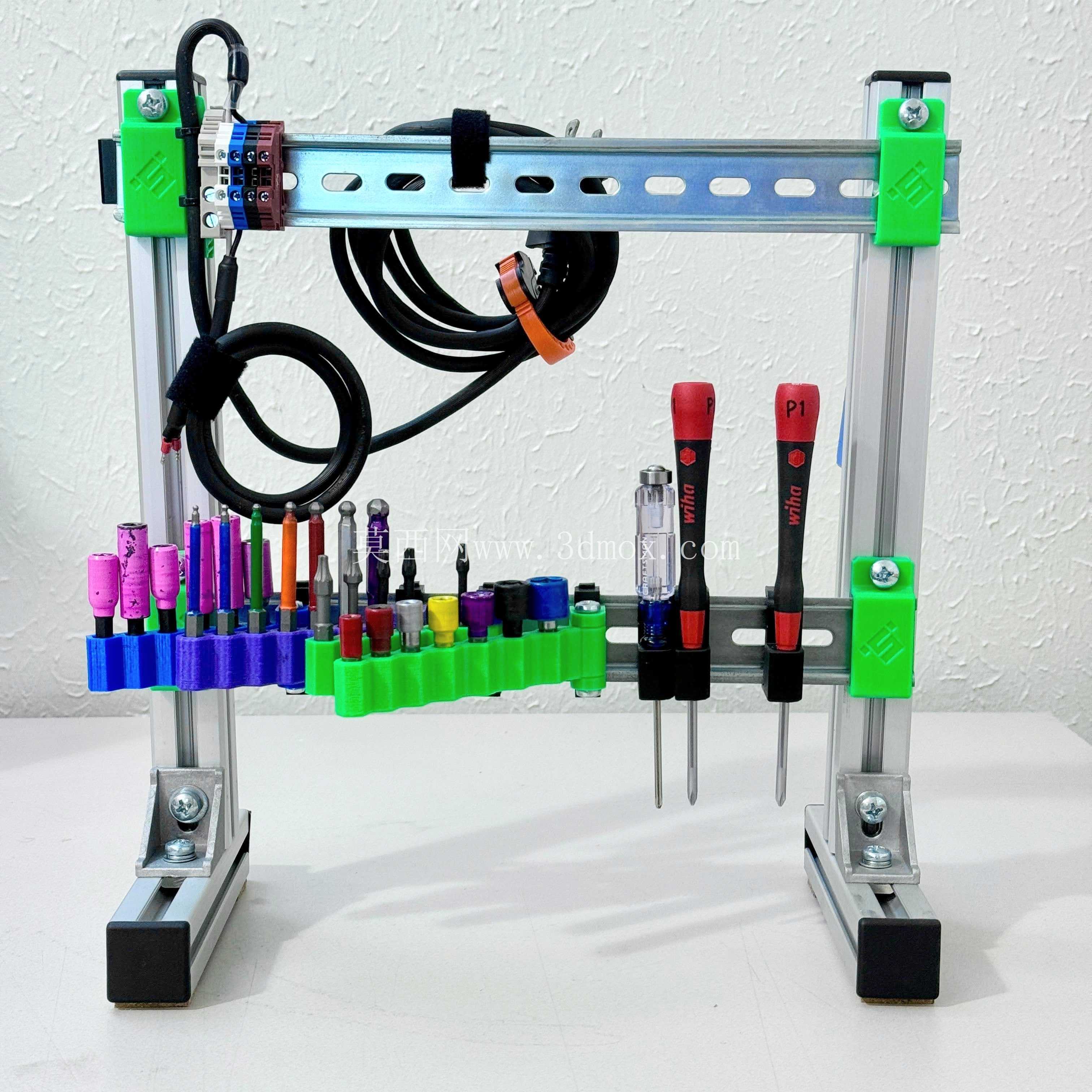

　　万用表的安装位做了嵌入式卡扣设计，可以直接将手持万用表卡装在导轨上，测试表笔通过侧边的理线夹固定，避免表笔随意垂落拉扯测试接点，测量时无需手持万用表即可完成电压、电流、通断等参数的读取，解放调试人员的双手。框架上的绿色塑料紧固件采用快拆式设计，无需借助内六角扳手即可手动调整导轨上的器件限位位置，临时增减测试模块时可以快速调整安装空间，适配不同尺寸的测试器件安装需求。底部预留的走线空间高度为60mm，所有外接的电源线、通讯线、测试线都可以从框架底部的走线槽排布，线缆通过可重复使用的魔术扎带固定，不会出现线缆缠绕杂乱的问题，调试时可以快速梳理线路走向，排查接线故障。

　　从安装边界来看，导轨采用标准35mmDIN导轨规格，所有卡装在导轨上的器件都符合工业标准安装尺寸，器件之间的预留间距可以根据接线需求灵活调整，最小可以实现器件紧密排布，最大可以预留20mm的接线操作空间，满足不同接线复杂度的测试场景使用。框架整体采用阳极氧化处理的工业铝型材，表面绝缘性能良好，不会因为器件漏电导致框架带电引发安全问题，同时铝型材的散热性能可以辅助安装在导轨上的发热器件传导热量，降低器件工作时的温升。侧边预留的扩展安装孔位可以后续加装小型置物台，用来放置待测试的电路板、转接板等小型工件，也可以加装理线杆用来整理较长的测试线缆，扩展整个测试平台的使用功能。

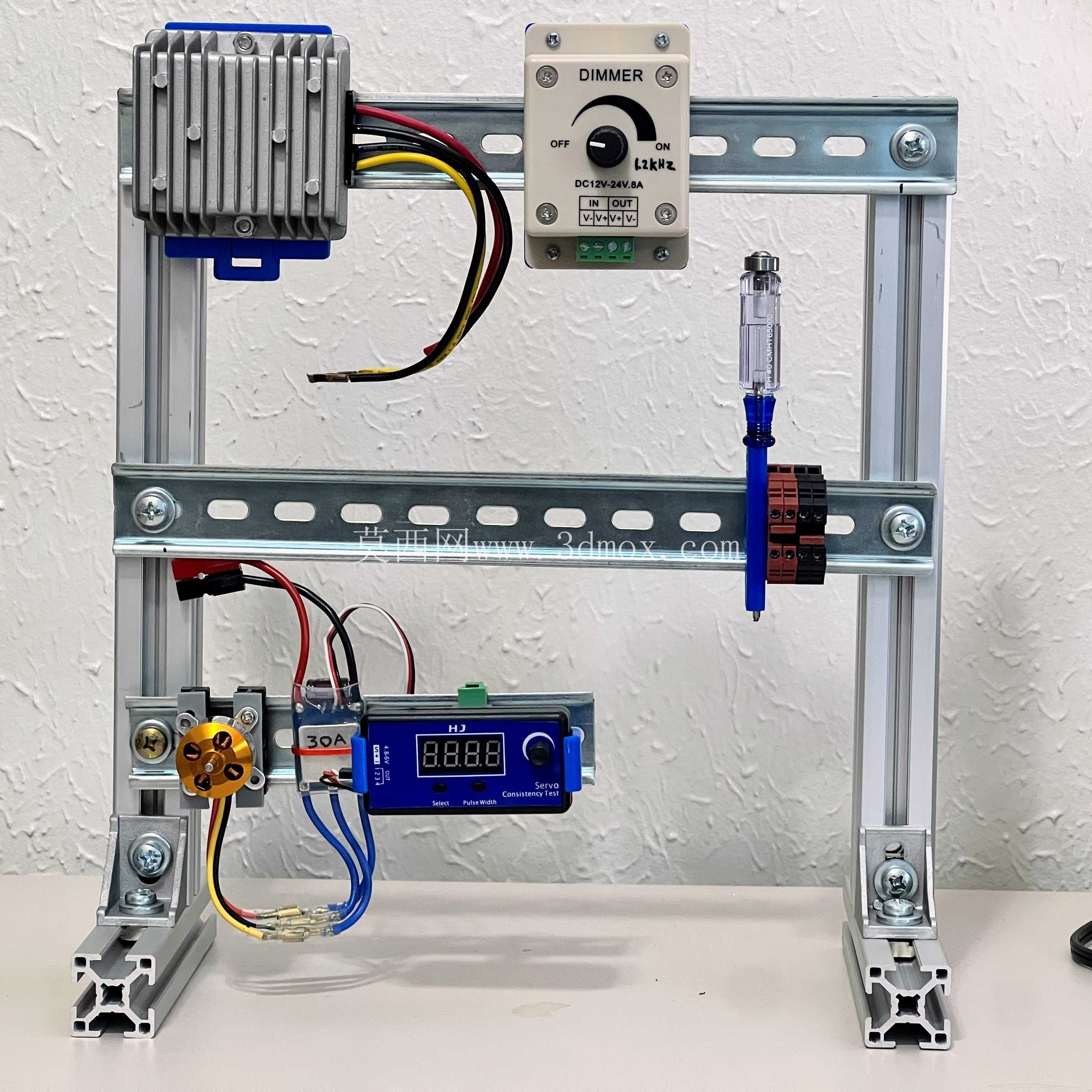

　　这款面板的设计没有采用一体化焊接结构，所有型材连接都采用标准角码紧固件，拆解后可以 flat 包装运输，使用者拿到后可以快速完成组装，不需要复杂的装配工具，日常使用中如果某根型材出现磕碰变形，也可以单独更换对应型材，不需要整体报废，降低长期使用的维护成本。在实际使用过程中，微控制器开发板可以通过导轨卡扣或者魔术贴固定在导轨上，搭配接线端子完成电源、信号的快速接线，电机驱动器安装在靠近散热风扇的位置，长时间带载测试时风扇可以持续带走驱动器工作产生的热量，避免驱动器过热触发保护停机，电源适配器可以直接卡装在导轨上，不需要额外放置在桌面占用空间，所有测试相关的器件都集成在这个面板框架上，移动整个测试平台时只需要搬运框架即可，不需要重新拆装接线，适合需要在不同工位之间转移测试环境的使用场景。
