在小型自动化设备、教学实验机器人、桌面级电控柜的布线与元件排布场景中,零散放置的驱动板往往会带来接线拉扯、积灰短路、检修排查困难等实际问题,这款适配L298N电机驱动器的DIN导轨安装结构,正是针对这类电控装配痛点完成的结构设计。日常做SCUTTLE类移动机器人执行器配套电控搭建时,很多工程师习惯直接用扎带把驱动板绑在型材上,不仅拆装麻烦,振动工况下扎带老化松脱还可能导致驱动板移位,碰到周边金属构件引发短路,而标准DIN导轨作为低压电控柜内通用的安装载体,能实现元件的快速卡装、位置调整与拆卸,这套结构就是把常见的无品牌L298N驱动板和标准DIN导轨做了适配衔接。

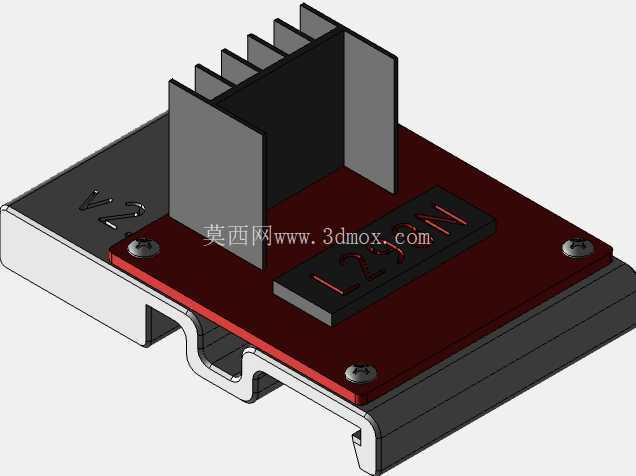

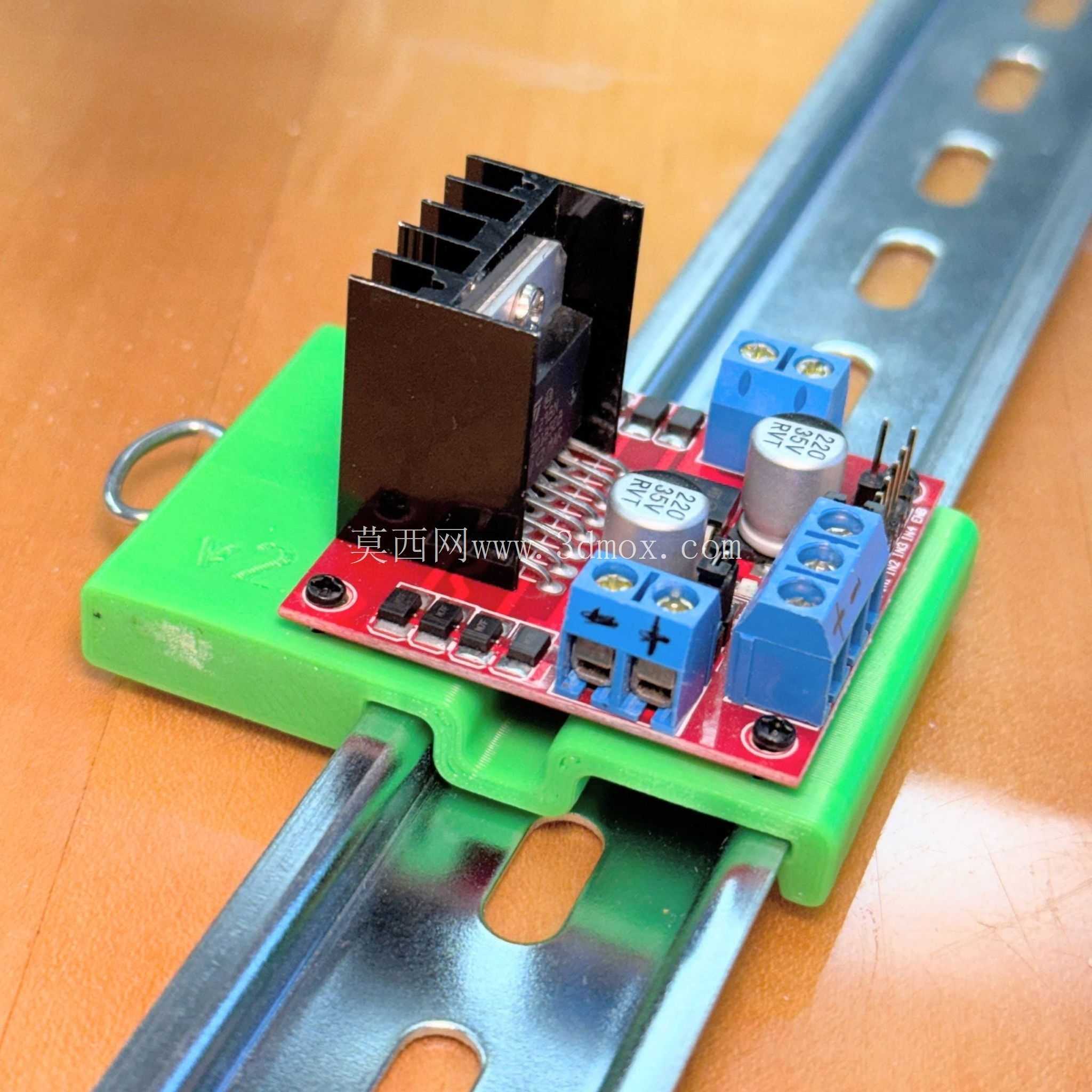

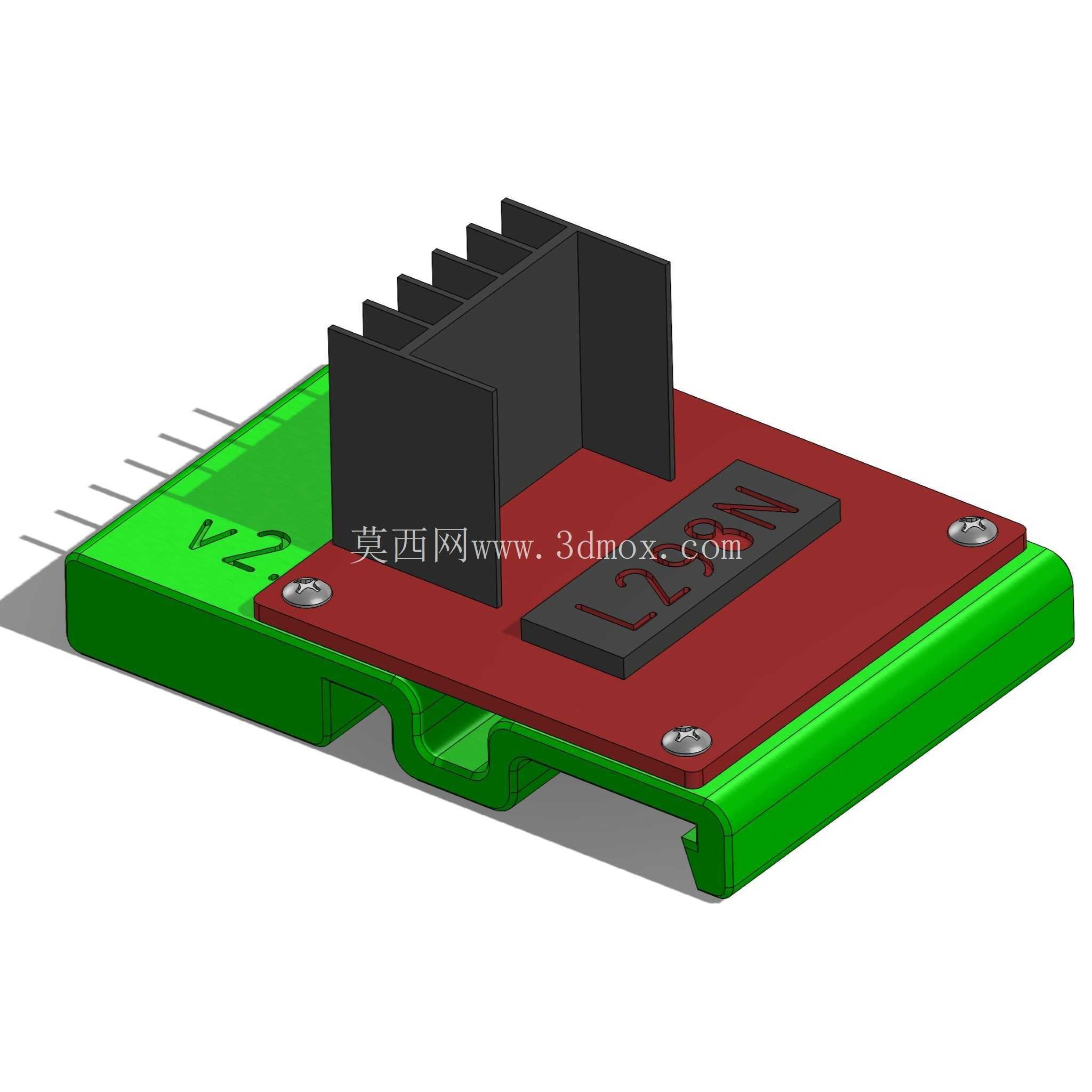

从实际功能来看,这套结构分为两部分,一部分是与L298N驱动板匹配的承载基座,基座上预留了和驱动板安装孔位完全对应的固定柱,不需要额外对驱动板做钻孔、打磨等改装,直接用螺丝就能把驱动板牢牢锁在基座上,承载面做了下沉设计,刚好能容纳驱动板背面的焊点凸起,避免安装后焊点直接压在基座表面造成虚接或者短路,同时基座边缘做了高于驱动板板面2mm的挡边,在插拔接线端子的时候能给驱动板提供侧向支撑,不会因为按压力度过大导致驱动板弯折。另一部分是和DIN导轨配合的卡接结构,采用了和常用DinSpring结构一致的弹性卡爪设计,卡爪的卡扣行程适配市面上最常见的35mm标准DIN导轨,安装时只需要把卡爪对准导轨上沿,向下轻按就能听到卡扣卡入的声响,整个组件就牢牢固定在导轨上,拆卸时用一字螺丝刀撬动卡爪的解锁位就能轻松取下,不需要拧动导轨上的任何螺丝,在调整电控柜内元件布局时效率提升非常明显。
做结构设计的时候,没有做多余的装饰性结构,所有造型都服务于安装可靠性与装配便利性:承载基座的走线侧做了斜向的出线缺口,驱动板上的电机接线端子、电源端子、信号端子对应的位置都留了足够的操作空间,用手或者小号螺丝刀拧动端子螺丝的时候不会被基座挡住,接线完成后线束可以顺着缺口整理,不会和导轨上的其他元件产生干涉。卡接结构的壁厚做了针对性优化,采用3D打印加工时,2.5mm的壁厚既能保证卡爪有足够的弹性实现反复拆装,又不会因为壁厚过大导致打印变形、卡扣卡滞,卡爪和导轨接触的面做了0.2mm的预紧余量,安装后不会因为设备运行的振动出现松脱、滑移的问题,哪怕是在移动机器人这种持续存在振动的工况下,驱动板的位置也能保持稳定。

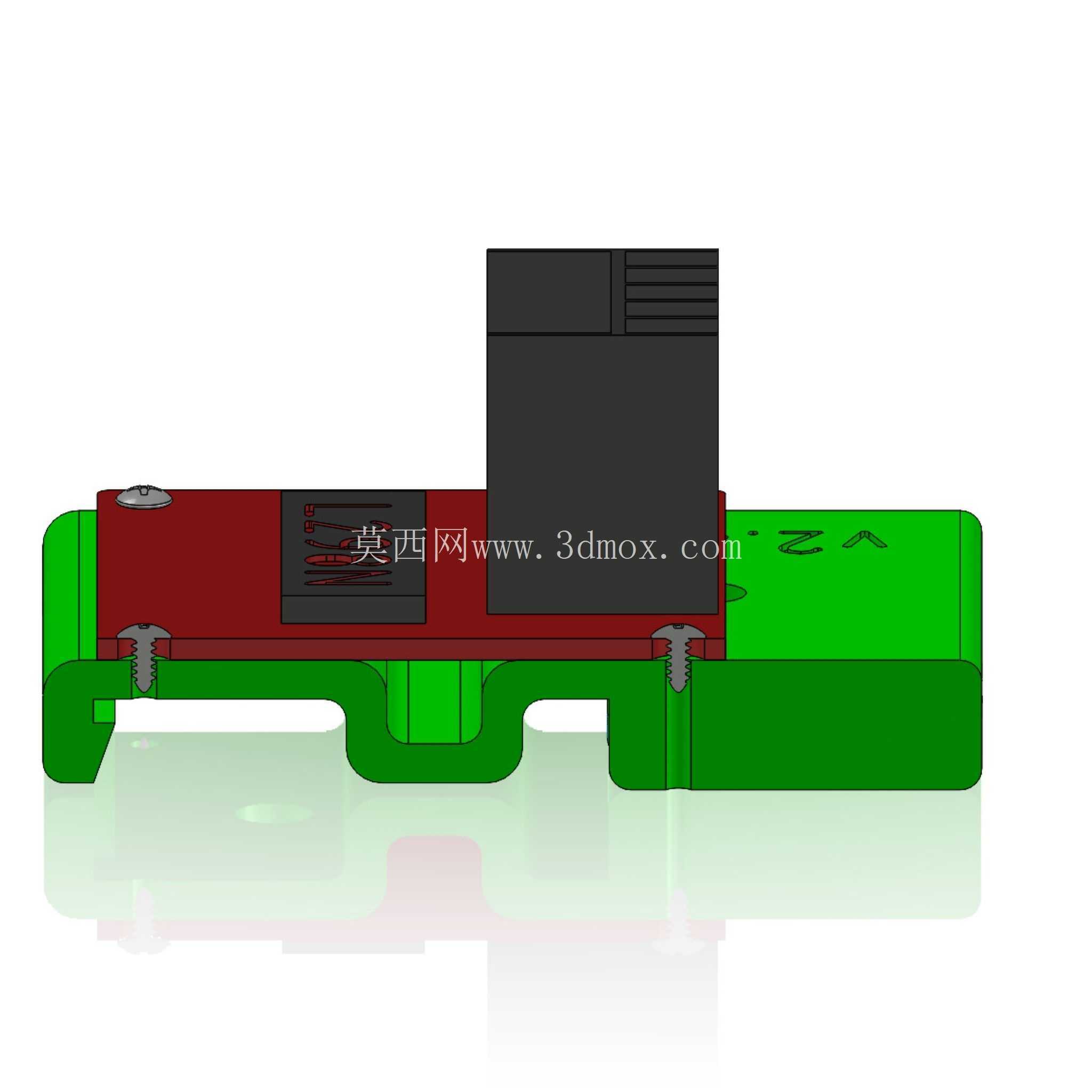

从安装边界尺寸来看,整个组件安装到35mm DIN导轨上之后,总宽度和L298N驱动板本身的宽度保持一致,不会额外占用导轨上的横向空间,在排布多个驱动、继电器、端子排的时候,可以紧密贴合安装,充分利用导轨的安装长度;组件从导轨表面到驱动板顶部散热片的总高度控制在45mm以内,适配大多数小型电控箱的内部深度空间,不会出现箱盖无法闭合的问题;驱动板上的散热片位置完全裸露,没有被基座结构遮挡,不会影响驱动板工作时的自然散热,长时间带载运行时散热片的空气流通不受阻碍,能避免因为散热不畅导致的驱动过流保护。

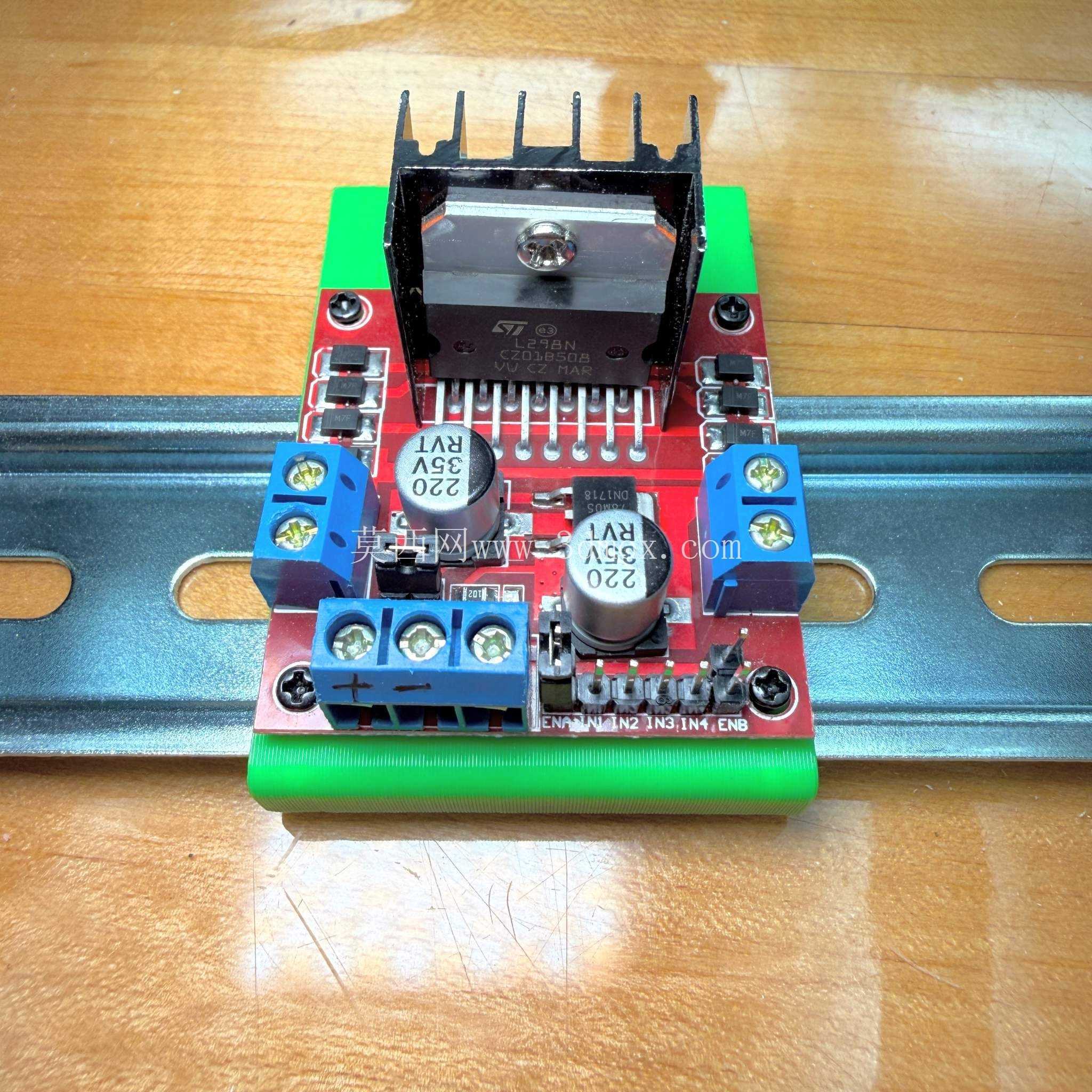

实际装配测试中,这套结构能兼容市面上绝大多数市售的通用款L298N驱动板,不需要针对不同厂商的微小尺寸差异做调整,孔位的容错间隙留了0.3mm,哪怕驱动板的安装孔位有小范围的加工误差,也能顺利完成固定。在做桌面级小型自动化设备电控搭建、学生机器人竞赛电控组装配、小型PLC实训台元件排布的时候,用这套结构固定L298N驱动板,能让整个电控仓的布线更规整,检修时能快速定位驱动板位置,拆装更换驱动板也不需要重新整理整段导轨的布线,只需要解锁卡爪就能取下驱动板,大幅降低后期维护的时间成本。
