伺服控制器定制安装固定支架结构

项目分类:通用五金配件 发布时间:2026-01-20 ID:1125980
  • 伺服控制器定制安装固定支架结构
  • 伺服控制器定制安装固定支架结构
  • 伺服控制器定制安装固定支架结构
  • 伺服控制器定制安装固定支架结构

在小型自动化设备、桌面级运动控制模组以及定制化实验装置的搭建过程中,经常会遇到伺服控制器无法直接匹配设备安装基面的问题——这类控制器本身多为标准化塑壳或金属壳封装,预设的安装孔位往往和设备框架的型材间距、安装面的凸起结构存在干涉,强行打孔固定不仅会破坏设备原有结构强度,还可能在后期维护拆装时造成控制器壳体损伤,这款定制支架正是针对这类安装痛点设计的转接固定结构。从实际使用场景来看,这类支架多用于小尺寸伺服驱动器的侧装、平装场景,比如桌面型3D打印设备的运动控制模块固定、小型分拣机械手的控制器就近安装、教学实验平台的控制单元模块化布置,核心作用是在不改动控制器本体、不破坏设备主安装面的前提下,完成控制器的可靠固定,同时预留足够的接线与散热空间。

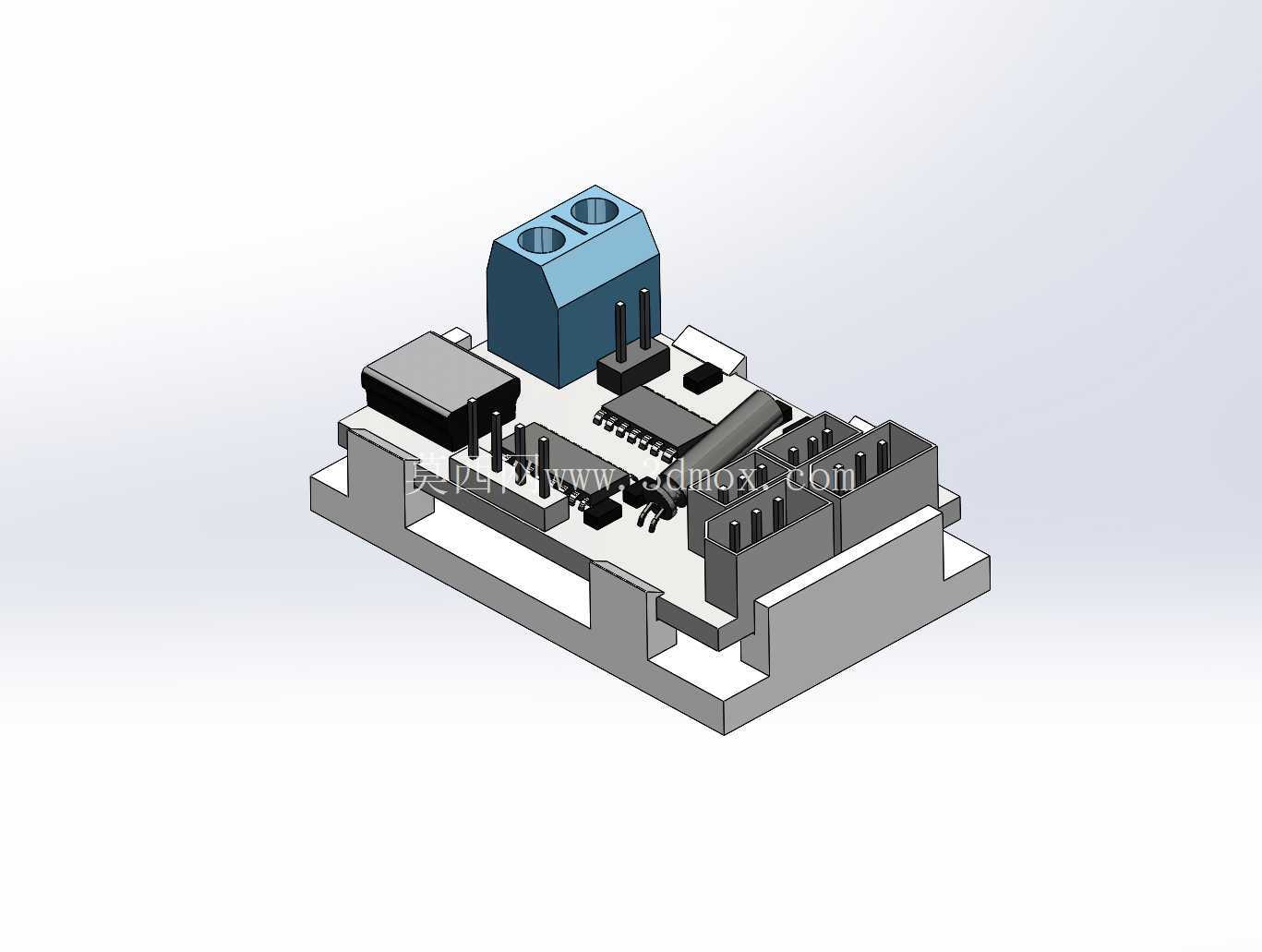

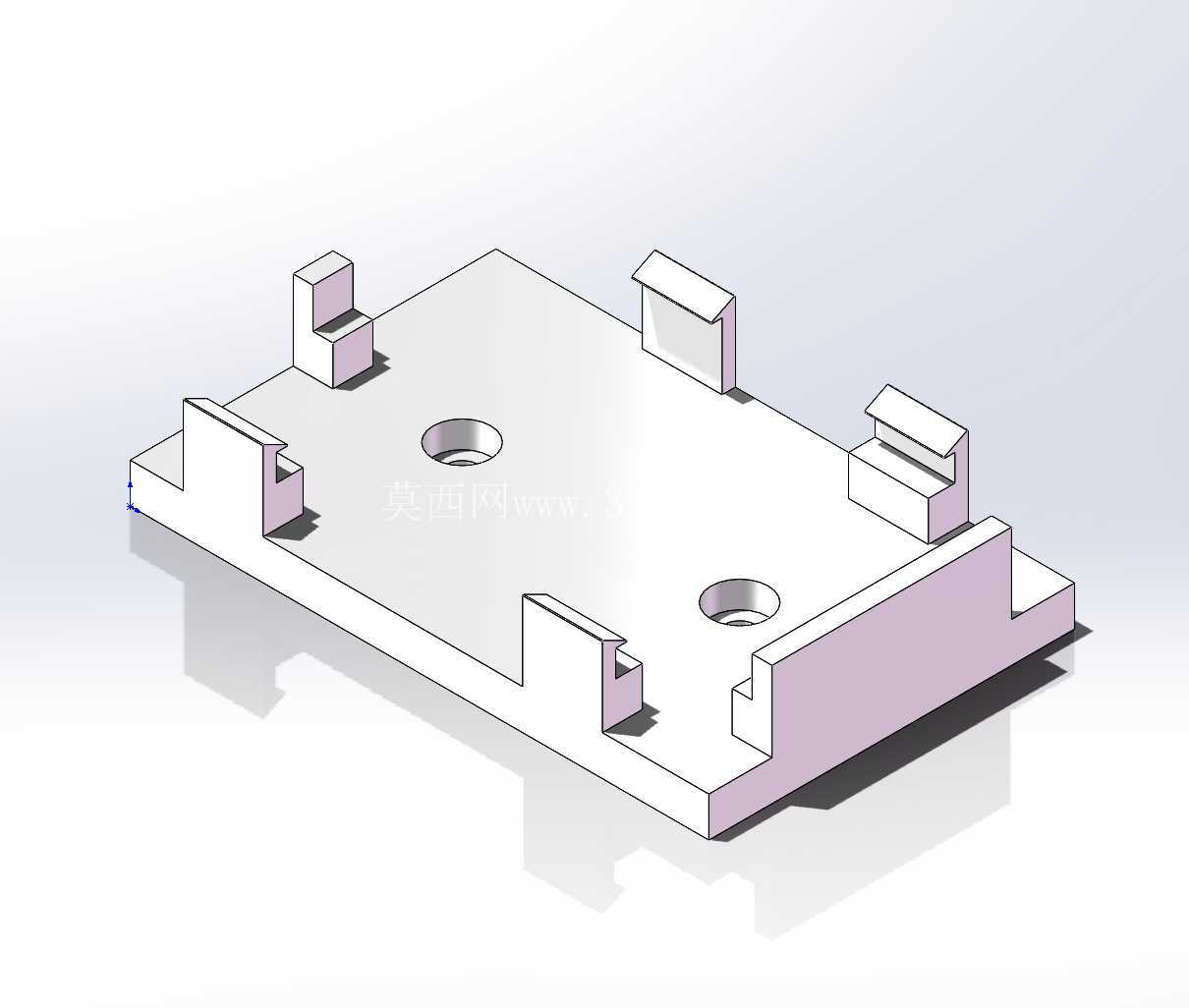

从结构功能特性来看,支架主体采用平板式基座设计,基座上设置两处圆形沉头安装孔,可通过标准螺栓将支架整体固定在设备的安装基面或型材框架上,沉孔设计能够保证螺栓头部完全没入支架平面,不会对上方放置的控制器造成凸起干涉。基座四周分布的多组卡接凸台是整个结构的核心功能区,这些凸台的高度、间距完全匹配对应型号伺服控制器的壳体边缘卡槽与底部轮廓,安装时无需额外打孔固定控制器,只需将控制器对准凸台形成的限位空间平推到位,即可通过凸台的卡扣结构完成控制器的卡紧固定,拆装时只需轻微撬动凸台侧边即可取下控制器,大幅提升后期维护的效率。凸台的排布特意避开了控制器底部的散热格栅区域与接线端口位置,不会遮挡散热风道,也不会影响电源线、编码器线、通讯线的插拔操作。

从设计思路层面来看,整个结构没有采用多余的冗余设计,所有结构特征都服务于安装固定的核心需求:基座的厚度经过受力校核,在控制器自重以及设备运行产生的振动载荷下不会发生翘曲变形,卡接凸台的根部做了小圆角过渡处理,避免长期受力出现应力断裂,凸台与控制器接触的侧边设置了微小的导入斜角,降低安装时的对位难度,即使是徒手操作也能快速完成控制器的装配。考虑到实际安装场景的边界限制,支架的整体外轮廓尺寸控制在刚好容纳控制器底部的范围,不会额外占用过多的安装空间,对于安装空间局促的小型设备来说,这种紧凑化设计能够有效提升设备内部的空间利用率,避免和周边的传动部件、走线槽产生干涉。

在安装边界的适配性上,支架底部的安装孔位采用了长圆形与圆形孔组合的设计,能够兼容一定范围内的安装孔位偏差,即使设备基面的预设安装孔存在少量加工误差,也能顺利完成支架的固定,不需要对安装孔进行二次扩孔修正。支架的上平面平面度控制在合理公差范围内,能够保证控制器安装后处于水平状态,不会因为安装面倾斜导致控制器内部的电子元件长期受偏载力影响,也能避免接线端子因为倾斜出现插接不到位的问题。卡接凸台的卡扣深度经过反复验证,既能够保证在设备常规振动工况下控制器不会出现松脱移位,又不会因为卡接过紧导致拆装时损坏控制器的塑料壳体,平衡了固定可靠性与拆装便利性的需求。

这类转接支架的应用,本质上是标准化工业部件和定制化设备结构之间的衔接解决方案,不需要对标准化的伺服控制器进行任何改造,也不需要为了适配控制器重新设计设备的整体安装结构,仅通过一个小型的结构件就解决了安装适配的问题,在小批量定制设备、原型验证装置的搭建过程中,这种设计思路能够大幅缩短结构设计周期,降低设备改造成本,同时提升设备装配和后期维护的效率。
