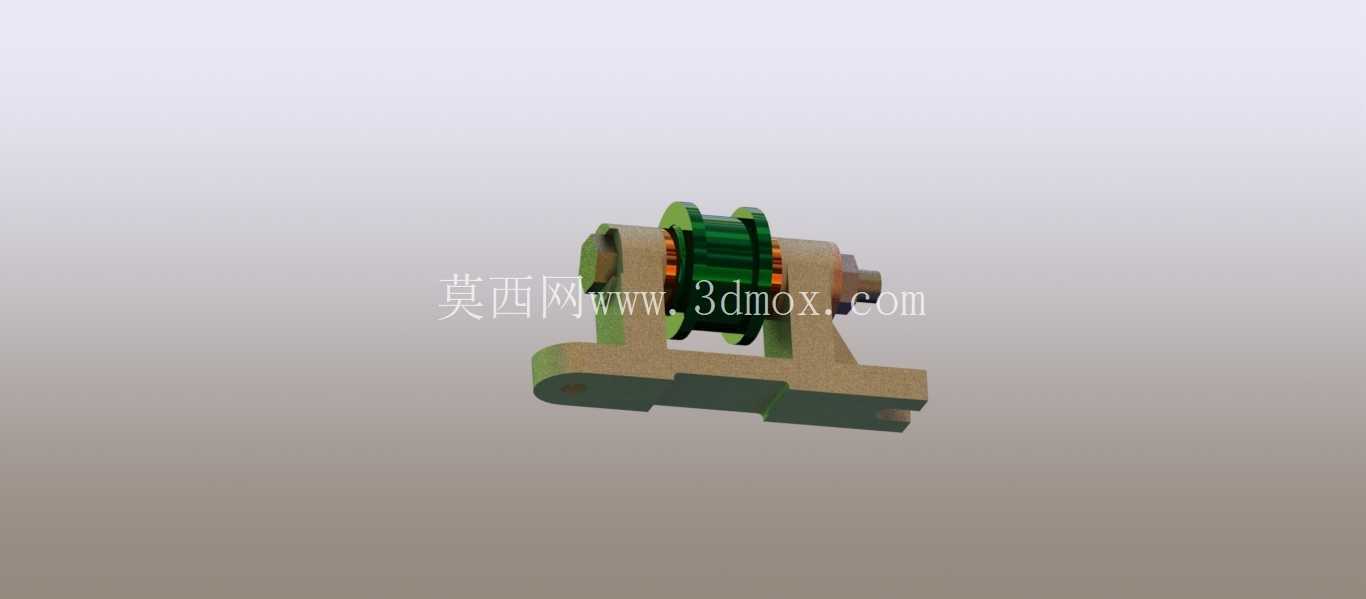

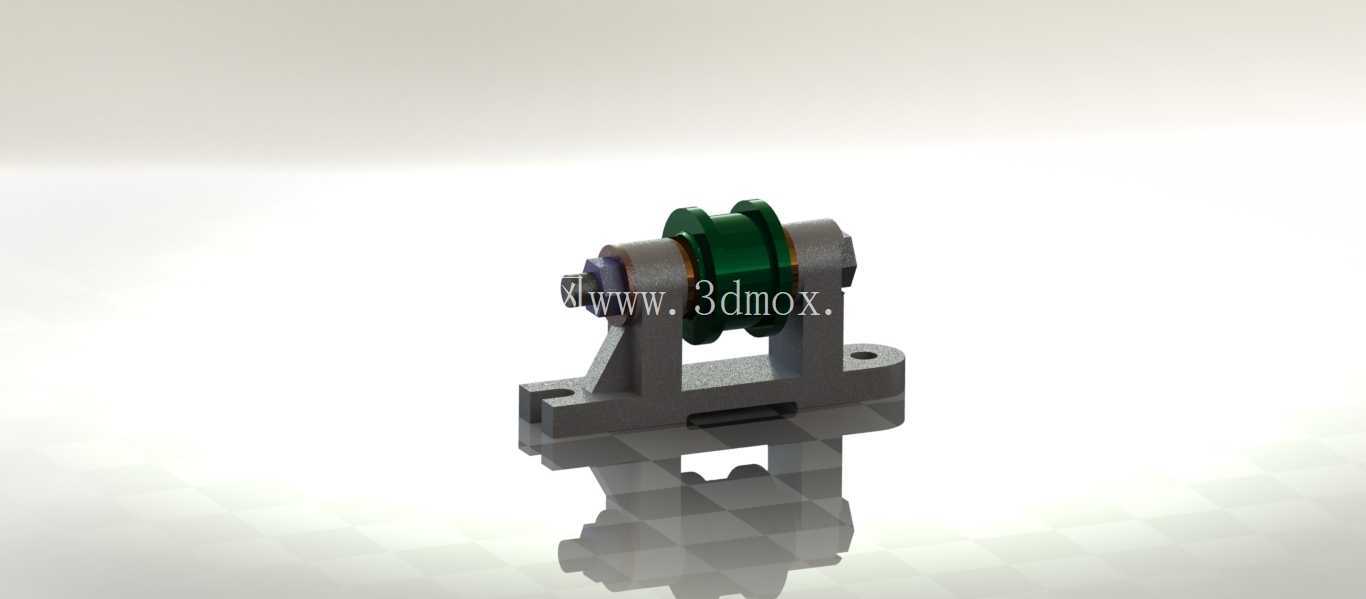

带安装支座的定滑轮导向支撑结构

　　这套滑轮支撑结构在轻载物料输送、小型设备张紧机构、实验台导向单元中应用十分广泛，日常在小型自动化生产线的料带导向、教学实验台的力传导演示、小型起重装置的换向支撑场景里，都能见到同类型结构的身影。从结构功能来看，这套结构核心承担绳索、细钢丝、同步带的运动方向换向功能，同时为转动轮体提供稳定的支撑基准，避免轮体在受径向载荷时出现偏摆、窜动，保证传动过程中力的传导方向稳定，减少绳索与轮槽的偏磨问题。设计过程中优先考虑了安装的便捷性与运行的稳定性，底部支座采用一体式L型支撑结构，底部设置两个对称的安装通孔，可直接通过螺栓固定在设备安装基面或者型材框架上，安装孔的间距预留了足够的扳手操作空间，现场装配时不需要额外加工避让位就能完成锁紧操作。

　　轮体部分采用中间宽槽的结构设计，槽型弧度匹配常用直径的柔性传动件，轮体两侧通过轴肩与端盖实现轴向定位，转轴与支座的安装孔之间设置了转动配合间隙，保证轮体转动时无卡滞，同时转轴两端的固定结构限制了转轴的轴向窜动，避免长期运行后轮体偏移出支撑位。从安装边界来看，整个结构的横向宽度控制在紧凑范围内，支座底部的安装面为全平面设计，不需要额外的加工找平就能实现稳定贴合，轮体的最高点距离安装基面的高度预留了足够的绳索穿绕空间，不会出现传动件与支座边缘剐蹭的问题。设计时还考虑了维护的便捷性，轮体与转轴的配合采用可拆分结构，当轮槽出现磨损后，只需要拆卸端盖就能更换轮体，不需要整体更换整个支座组件，能有效降低后期维护成本。

　　在受力设计上，支座的支撑臂采用了加厚的截面设计，能承受额定范围内的径向载荷，支撑臂与底座的连接位置做了圆弧过渡处理，避免应力集中导致的支座断裂问题，即使在频繁换向的交变载荷工况下，也能保证结构的刚性满足使用要求。轮体的转动配合面预留了润滑脂存储间隙，长期运行时可以通过定期加注润滑脂降低转动阻力，减少配合面的磨损，延长结构的整体使用寿命。在实际选型应用中，这类结构不需要额外搭配复杂的安装附件，直接通过底部螺栓固定就能投入使用，非常适合集成在各类小型设备的传动系统中，作为换向、张紧、导向的功能单元使用，相比无支撑的独立滑轮，这种带一体式支座的结构安装定位更精准，运行时的稳定性更优，能有效减少传动过程中的抖动问题，保证传动精度满足设备运行要求。
