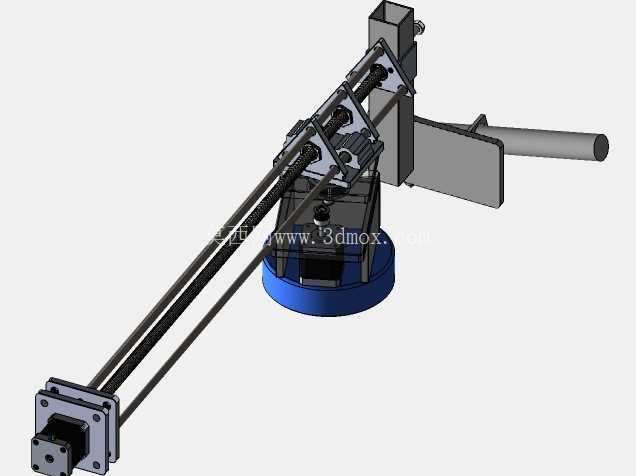

极坐标式CNC极轴臂作业执行机构

这套极轴臂系统采用极坐标运动架构设计，核心适配小范围平面内的点位搬运、点位涂胶、小型工件上下料这类需要快速切换作业点位的工位场景，相比直角坐标式的传动结构，它的基座回转半径更小，在紧凑的设备安装空间里能覆盖更大的扇形作业区域，不需要像多关节机械臂那样预留复杂的姿态避让空间，非常适合集成在小型专机、桌面式加工单元、流水线侧置辅助工位里使用。

从结构设计逻辑来看，整套机构的运动解耦非常清晰，底部的回转基座承担整个臂体的水平角度调整功能，基座内部集成回转支撑与传动连接件，可直接对接伺服电机或者步进电机的输出轴，不需要额外设计复杂的转向传动结构，基座的安装法兰采用标准圆形止口设计，能直接固定在设备台面或者专用支架上，安装时只需要保证基座端面的水平度，就能避免臂体伸出后出现下垂偏差。臂身部分采用双平行直线导轨搭配滚珠丝杠的传动结构，这种双导轨对称布局的设计，相比单导轨悬臂结构，能大幅提升臂体伸出时的抗扭刚度，当末端搭载小型夹爪、点胶阀或者微型主轴时，不会因为单侧受力出现导轨偏磨或者末端位置偏移的问题，丝杠的传动方向沿着臂身长度方向布置，直接驱动末端的滑台做径向伸缩运动，传动链短，反向间隙容易通过预紧结构调整，能保证重复定位精度满足常规CNC辅助作业的要求。

末端的执行件安装板采用标准化的T型槽布局，预留了多组不同间距的安装螺孔，不需要额外做转接板就能直接装夹市面上常见的小型气动夹爪、电动执行器、检测探头等末端工具，安装板的侧面还预留了走线槽位，能把末端执行器的气管、信号线沿着臂身内侧的拖链排布，避免臂体回转或者伸缩的时候线缆出现拉扯、缠绕的问题。臂体的俯仰调整结构设置在臂身与回转基座的连接位置，采用锁紧块加调节螺栓的结构，可根据实际作业需求调整臂身的倾斜角度，调整范围覆盖水平到30度仰角区间，调整到位后通过双侧锁紧螺栓固定，不需要在作业过程中实时调整俯仰角度，这种定角度可调的设计既简化了结构复杂度，也能满足大部分平面作业场景的高度差适配需求，相比带实时俯仰轴的多轴结构，成本更低，维护难度也更小。

从安装边界尺寸来看，整套机构收拢状态下的横向占地尺寸不超过基座直径的1.2倍，臂体完全伸出后的作业半径可覆盖基座中心外0.8米到1.2米的扇形区域，具体覆盖范围可根据实际选型的臂身长度调整，基座的安装孔位采用圆周均布设计，适配市面上常见的小型设备台面安装孔距，不需要对现有设备台面做大规模改造就能完成集成。在实际应用中，这套机构可以直接对接主流的运动控制系统，回转轴和伸缩轴的运动参数可通过G代码直接编程控制，能实现极坐标下的直线插补、圆弧插补运动，既可以作为独立的小型作业单元使用，也可以作为大型自动化设备的辅助执行机构，比如搭配小型CNC雕刻机完成工件的自动上下料，搭配点胶控制器完成扇形区域内的点位涂胶作业，搭配检测探头完成工件的多点位尺寸检测，相比同负载等级的多关节工业机器人，它的结构更简单，零部件通用性更强，后期维护时导轨、丝杠、标准紧固件都可以直接采购通用件替换，不需要采购专用的定制配件，能大幅降低设备的后期运维成本。

设计过程中特意对臂身的截面做了优化，采用轻量化的铝合金型材作为臂身主体，在保证结构刚度的前提下尽可能降低臂体自身重量，减少回转和伸缩运动时的转动惯量，提升运动响应速度，同时也能降低对驱动电机的扭矩要求，整套机构的负载能力完全能满足1公斤以内末端工具加工件的作业需求，覆盖大部分轻型自动化作业场景。臂身的导轨和丝杠都预留了润滑脂注油口，日常维护时不需要拆解臂体结构，就能直接完成传动部件的润滑保养，适合工厂车间长时间连续作业的使用环境。
