FRC赛事竞技机器人兰迪整体结构设计

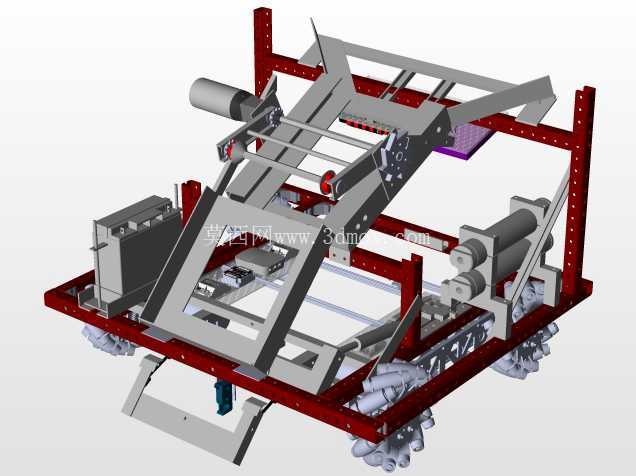

　　上层倾斜布置的执行机构框架是整套设备的核心作业单元，倾斜角度经过多轮动力学仿真校核，既保证取放物料时的作业行程覆盖范围，也能在机构抬升过程中降低整机重心偏移量，避免急停、转向时出现侧翻风险，框架内部布置的多组平行辊轴用于物料的输送与定位，辊轴间距根据赛事指定物料的外形尺寸做了适配，两端的限位挡边可防止高速移动过程中物料滑落，辊轴驱动端通过同步带与侧置的驱动电机连接，传动路径做了张紧结构预留，长时间运行后可快速调整带轮张紧度，避免传动打滑影响作业效率。这套竞技机器人的结构设计完全围绕FRC赛事的对抗场景展开，底盘采用麦克纳姆轮全向移动布局，四组轮系分别由独立驱动单元直连，配合框架式焊接机架实现高动态下的结构刚度，机架主体采用标准铝型材拼接加局部钢板补强的方案，在控制整体重量的前提下，保证对抗碰撞时的结构抗形变能力，所有安装孔位均采用等间距阵列设计，方便赛事现场快速调整部件位置、更换损坏零件，适配赛事快节奏的调试与维修需求。

　　底盘上层预留的电气安装区采用分层布局，下层布置电源、主控制器等大重量部件，进一步压低整机重心，上层布置驱动模块、信号处理单元，接线走线全部沿机架内侧的线槽布置，避免运动部件剐蹭线路，同时线槽预留了足够的冗余空间，方便后期调整传感器位置时的线路改动。机架两侧的立式安装柱用于拓展辅助功能部件，柱面的阵列孔位可根据不同赛事任务需求，快速安装挂钩、挡杆、辅助定位摄像头等外设，无需重新打孔加工，适配赛事任务每年调整的使用需求。

　　整机的安装边界充分考虑赛事场地的通行尺寸限制，整体宽度、长度均控制在场地通道允许的范围内，高度在执行机构完全收折状态下可满足场地限高要求，执行机构完全展开时的作业高度覆盖赛事得分区的最高放置点位，底盘离地间隙经过校核，可顺利通过场地内的坡道、凸起障碍，不会出现底盘剐蹭地面的情况。驱动轮的悬挂结构采用刚性连接加局部缓冲垫的设计，既保证高速移动时的动力传递效率，也能缓冲越过障碍时的冲击，保护驱动电机与传动部件不受瞬时冲击损坏。前端的导向斜板结构可在对抗过程中顺利铲起地面的物料，斜板角度做了圆弧过渡处理，避免剐蹭场地地面，同时斜板与内部辊道的衔接处做了平滑过渡，物料可顺利从斜板滑入辊道定位区，无需额外的推送机构即可完成上料动作。

　　侧置的驱动电机安装座采用可调节结构，可根据不同赛事的动力需求更换不同功率的驱动电机，安装座的定位基准面做了精加工处理，保证电机输出轴与传动辊轴的平行度，降低传动过程中的噪音与磨损。整套结构没有采用复杂的定制化零件，大部分结构件都可通过标准型材、标准板材加工获得，紧固件全部采用通用标准件，赛事现场出现零件损坏时可快速替换，不需要等待定制零件加工，充分考虑了竞技场景下的快速维修需求。
