小型气球填充作业设备结构设计

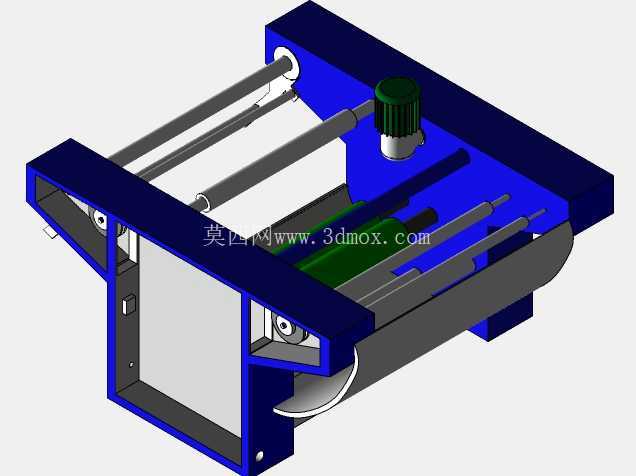

　　这款小型作业设备的结构设计，最初是瞄准线下节庆活动布置、小商品零售点位的气球批量填充需求做的定向开发，区别于工业级大型充气设备的大体积、高功率配置，这款设备的设计核心是兼顾小空间部署能力与稳定的连续作业性能，适配街边文创店、活动策划工作室、校园社团活动点这类没有大面积设备摆放空间的使用场景。从整体结构布局来看，设备采用双侧板支撑的框架式机架作为承载主体，两侧立式蓝色支撑板通过横向的光轴导轨、底部承托钣金件连接成刚性整体，这种框架结构的优势在于装配时不需要复杂的工装定位，只要保证两侧板的安装孔位同轴度，就能快速完成主体框架的拼接，后期维护时拆解单侧支撑板即可完成内部组件的更换，不需要完全拆解整台设备。

　　设备上部预留的驱动组件安装位，采用立式安装的动力单元搭配横向传动辊组的布局，传动辊组的平行度公差控制在0.1mm以内，避免充气过程中气球输送出现偏移卡滞的问题，辊组表面做了滚花处理，增大与气球膜材之间的摩擦力，保证送料过程的进给精度稳定在单步2mm的误差范围内，不会出现送料过长导致的膜材堆积、或是送料过短导致的充气嘴对位偏差。设备前部的开放式操作区没有设置额外的防护外罩，是考虑到一线操作人员需要频繁取放充气完成的气球、调整待充气膜材的位置，开放式布局能减少操作时的动作阻碍，操作人员站在设备正前方即可完成全部上料、对位、取件的操作流程，不需要侧身或是探身到设备内部，符合小工位的人机工程学要求。

　　从安装边界来看，设备整体的横向宽度控制在600mm以内，纵向深度不超过450mm，整体高度不到500mm，常规的1.2m宽度的工作台面就能同时摆放两台该设备，不需要额外定制专用的安装机架，底部预留的四个安装脚座可以通过螺栓固定在工作台面上，也可以搭配橡胶减震脚垫直接放置在台面上使用，对安装场地的地面平整度要求不高，普通的商用工作台面就能满足安装需求。设备内部的气路走线全部隐藏在两侧支撑板的内侧槽位里，外部没有裸露的气管与线缆，避免日常作业过程中线缆被拉扯、气管被剐蹭导致的设备故障，充气嘴的安装位置做了可调节设计，可以根据不同尺寸的气球规格调整充气嘴的伸出长度与对位角度，不需要更换整套充气工装就能适配5寸到12寸范围内的常规乳胶气球、铝膜气球的填充作业。在结构强度校核阶段，两侧支撑板采用3mm厚的钢板折弯成型，折弯边做了加强筋处理，保证设备连续作业过程中框架不会出现形变，横向传动光轴采用45号钢调质处理，表面硬度达到HRC28-32，长期运行不会出现轴体弯曲变形的问题，承托物料的钣金件采用1.5mm厚的冷轧板制作，边缘做了卷边钝化处理，避免操作过程中划伤操作人员的手部，也不会剐蹭破损气球膜材。设备的动力单元安装位做了减震缓冲设计，动力单元与安装板之间加装了橡胶减震垫，降低设备运行过程中的震动与噪音，实测连续运行时设备旁1米位置的噪音值不超过60分贝，适合在商铺、活动现场这类对噪音有一定要求的场景使用。

　　不同于大型充气设备的复杂参数调节，这款设备的结构设计把调节结构全部做了可视化处理，传动辊的间隙调节旋钮设置在设备侧板外侧，充气压力的调节阀体设置在操作区旁侧，操作人员不需要打开设备外罩就能完成常规的参数调整，降低了设备的使用门槛，没有机械操作经验的普通工作人员经过10分钟左右的简单培训就能独立操作设备完成气球填充作业。在设计过程中也充分考虑了设备的通用性，所有的连接螺栓全部采用国标标准件，传动辊、充气嘴这类易损件都采用通用规格，后期更换配件不需要找原厂定制，在常规的五金机电市场就能采购到适配的配件，降低了设备后期的维护成本。设备底部预留的废料收集槽位，可以收集充气过程中产生的膜材边角料，避免边角料掉入设备内部卡滞传动组件，日常清洁时只需要抽出槽体清理即可，不需要拆解设备清理内部杂物。
