CO2激光切割机光束合束器安装结构

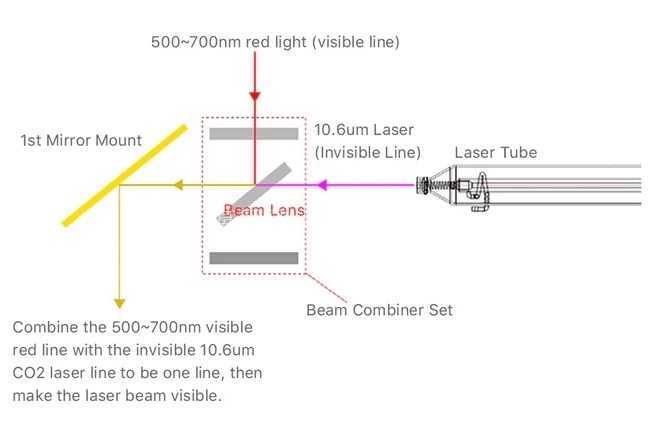

这套合束结构主要面向CO2激光切割加工场景，是激光光路传输环节里的核心调整部件，日常在非金属激光切割、激光打标、激光雕刻设备的光路搭建中频繁用到，作用是将指示红光与CO2工作激光束同轴合并，让操作人员可以通过可见的红光轨迹，直观判断不可见的10.6μm波长CO2激光的实际光路走向，大幅降低光路校准的操作难度，避免盲调带来的光路偏移、切割能量不足、烧损镜片等问题。

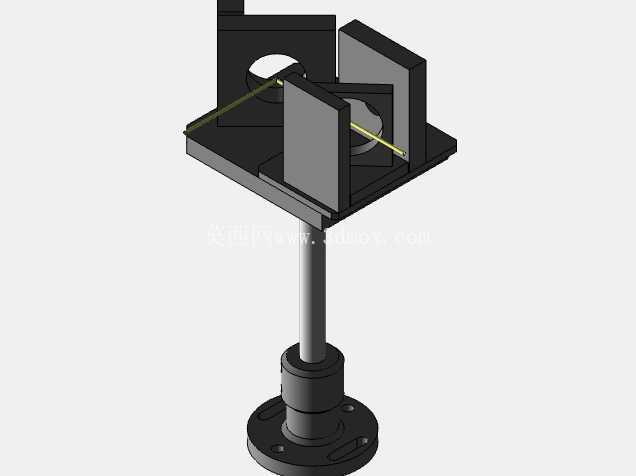

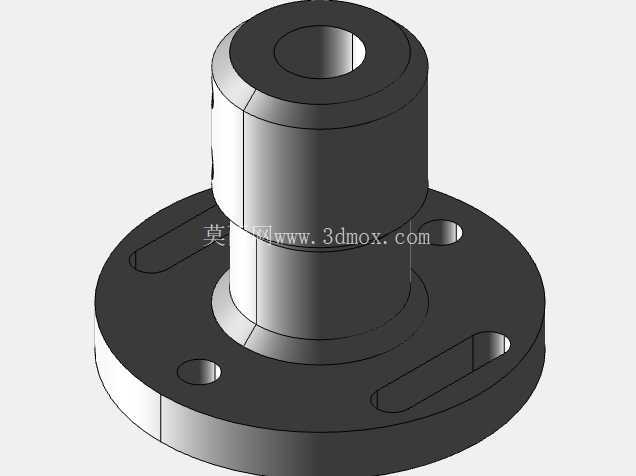

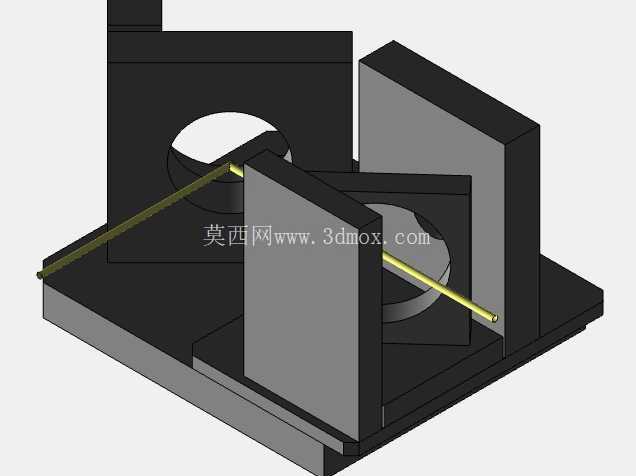

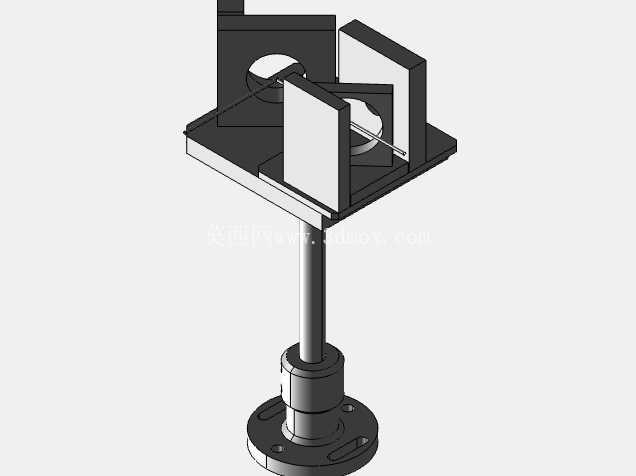

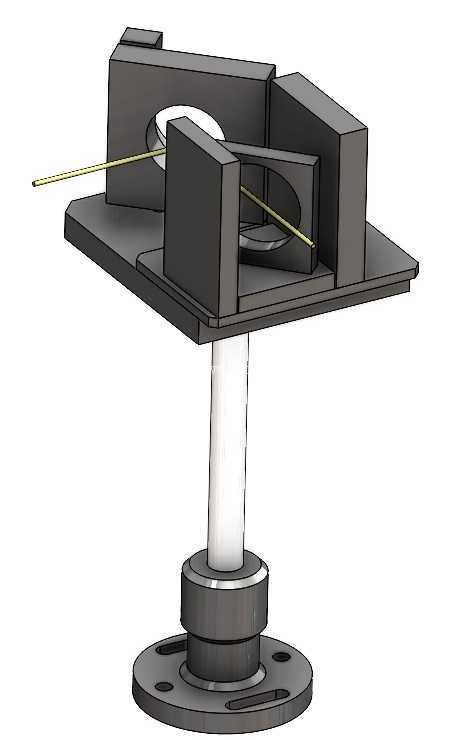

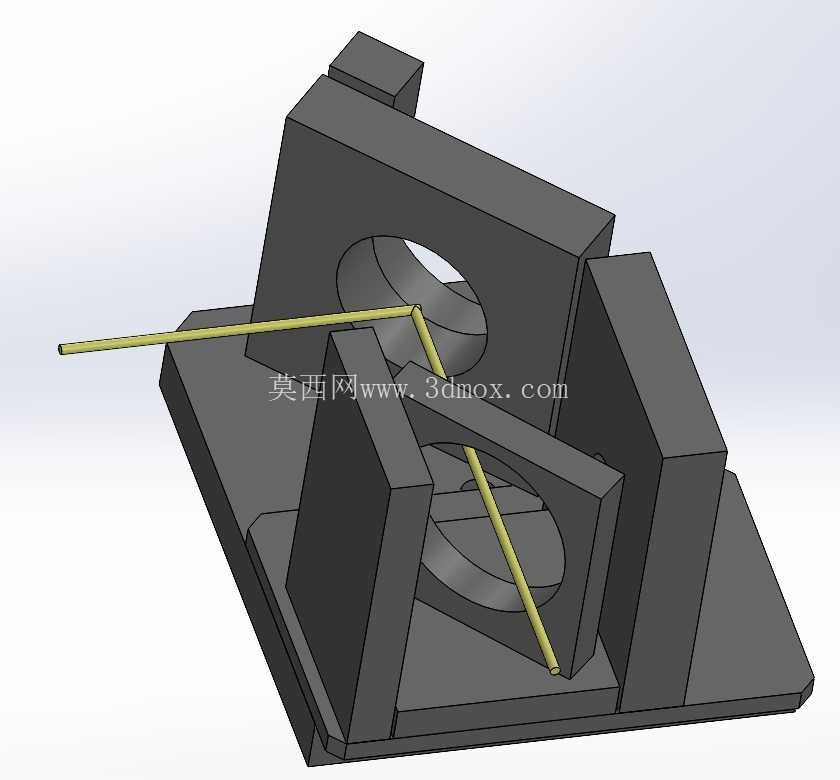

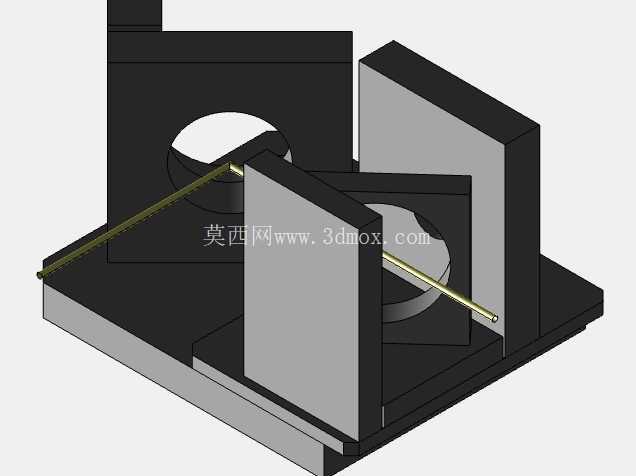

从实际安装边界来看，整套结构适配25mm直径的标准反射镜片，底部采用法兰盘式安装基座，基座上预留了均匀分布的安装孔位，可以直接固定在设备光路平台的标准安装面上，中间的支撑立柱采用阶梯轴结构，既保证了支撑刚度，也预留了足够的光路通行高度，避免下方结构遮挡光束传输路径。上方的合束镜安装座采用双侧可调的夹持结构，两个镜片安装位分别对应合束镜片与反射镜片的固定，每个夹持位都预留了微调间隙，可通过侧面的顶丝结构实现镜片俯仰、偏转角度的微米级调整，保证两束光经过镜片后完全同轴，偏差控制在光路传输允许的范围内。

设计过程中优先考虑了光路调整的实操性，整体安装座的底板做了加厚处理，避免调整过程中结构形变影响光路稳定性，所有镜片夹持位都设计了避让槽，防止镜片安装时与金属座硬接触造成崩边，同时预留了镜片压圈的安装空间，可通过标准压圈将镜片牢牢固定，避免设备运行过程中的振动导致镜片移位。光束传输的通道做了开放式设计，既方便日常清理镜片表面的浮尘，也能在光路调试时直观观察红光的入射、出射位置，不用反复拆装结构就能完成初步校准。

在实际设备改造或DIY搭建场景中，这套结构可以直接替换原有光路中固定的反射镜座，不需要额外改动原有安装孔位，底部法兰的安装孔距适配市面上多数CO2激光设备的光路平台标准，支撑立柱的高度可以根据实际光路高度需求做适配调整，不需要重新设计基座结构。调整逻辑上，先固定安装基座保证水平度，再装入合束镜片调整红光入射角度，待红光与工作激光在出光口完全重合后，再锁紧所有调整顶丝，最后装入反射镜片调整出射角度，就能完成整套光路的合束校准，整个调试过程不需要复杂的专用工具，普通设备维护人员就能独立完成。

结构的材质选择上，所有金属结构件都采用硬质铝合金加工，表面做氧化发黑处理，既减轻了整体重量，也能减少金属表面的反光对光路造成的杂散光干扰，同时铝合金的热膨胀系数较低，长时间在激光设备附近工作，不会因为温度升高产生明显的形变，保证光路的长期稳定性。镜片安装位的加工精度控制在0.02mm以内，保证镜片装入后不会出现倾斜，减少调整工作量，所有棱角位置都做了倒角处理，避免安装调试过程中划伤操作人员或者损坏光纤、线缆等周边部件。

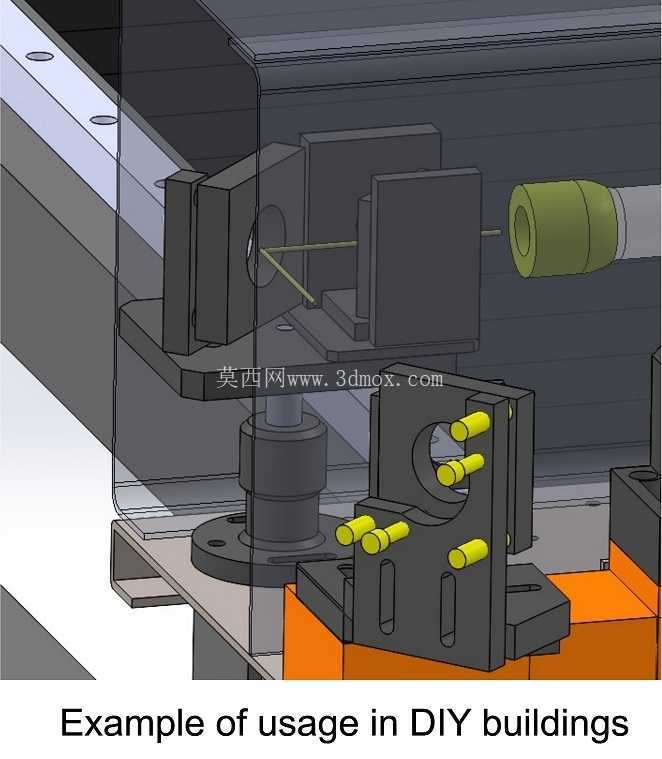

这套结构除了用在标准CO2激光切割机上，也可以适配小型激光雕刻机、激光打标设备的光路改造，尤其是针对自行组装的DIY激光设备，不需要从零开始设计合束镜的调整结构，直接按照安装边界预留安装位置即可，能大幅缩短光路系统的设计周期，同时保证合束调整的精度满足加工要求。实际使用中，合束后的同轴度直接影响切割精度，如果两束光偏差过大，会出现红光指示位置与实际切割位置不重合的问题，导致加工废品率升高，这套结构的双侧可调设计可以覆盖全角度的微调需求，即使是光路较长的大幅面切割设备，也能通过微调保证全程光路的同轴度。
