差速驱动轮式移动机器人底盘结构

项目分类:工业机器人 发布时间:2026-01-20 ID:1126082
  • 差速驱动轮式移动机器人底盘结构

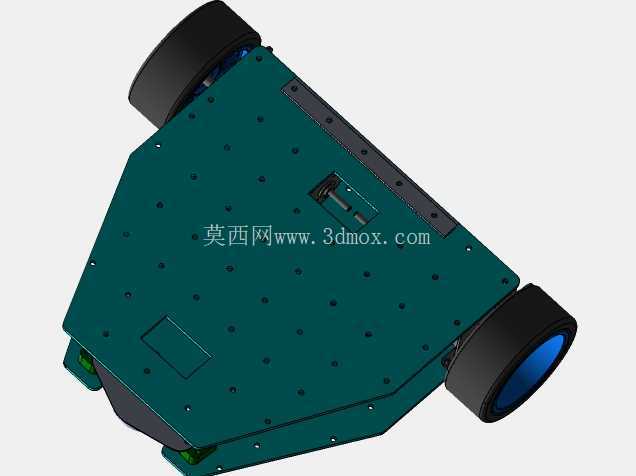

  这款差速轮式移动底盘的结构设计,核心面向室内巡检、物料转运、教学实训等场景的二次开发需求,整体采用对称式布局来降低运动控制的解算难度,两个驱动轮分别布置在底盘左右两侧的中后段位置,配合前端的随动支撑结构,能够实现原地零半径转向,适配狭窄通道内的通行与转向需求。从结构设计逻辑来看,底盘主体承载板采用一体化板材加工成型,板面密集排布的标准安装孔位采用网格状等距布局,孔位规格统一适配常用的紧固件安装尺寸,能够直接搭载不同功能的上层模块,包括传感器支架、控制箱、载物平台、机械臂安装座等,不需要额外在承载板上二次钻孔加工,大幅缩短二次开发的装配周期。

  承载板的外形采用切角多边形设计,并非常规的矩形结构,这种设计一方面能够缩减底盘整体的外轮廓转弯半径,避免转向过程中边角位置与周边障碍物发生剐蹭,另一方面切角位置预留了传感器安装空间,可以直接布置红外避障传感器、碰撞检测条或者视觉模组,不需要额外设计外伸的安装支架。驱动轮部分采用大宽度橡胶轮面结构,轮芯与驱动输出轴直接连接,省去了额外的传动联轴器结构,既减少了传动环节的间隙误差,也能降低整体结构的装配复杂度,橡胶轮面的阻尼特性能够保证在瓷砖、环氧地坪、短绒地毯等常见室内地面材质上有足够的抓地力,避免起步、制动或者转向过程中出现打滑偏移的问题。

  从安装边界来看,底盘整体的高度控制在较低区间,上层搭载设备的安装面平整无凸起,所有电气走线的预留槽位都布置在承载板的下侧,能够避免走线外露与上层搭载设备产生干涉,驱动轮的安装座与承载板之间采用刚性连接,保证运动过程中轮系位置不会出现偏移,同时预留了轮系高度微调的余量,能够适配地面存在微小高度差的通行场景,避免单个驱动轮悬空导致的动力流失。在结构强度设计上,承载板的厚度选型兼顾了轻量化与承载能力,既能够保证搭载5-10kg的上层设备时板面不会出现明显形变,也能控制底盘整体自重,降低驱动单元的负载压力,提升续航表现。

  底盘前端的随动支撑结构采用低摩擦的接触设计,转向过程中不会产生额外的阻力,同时支撑点的高度与驱动轮的安装高度匹配,保证整个承载板始终处于水平状态,避免上层搭载的传感器、精密设备出现倾斜影响工作精度。整个结构的装配逻辑采用模块化设计,驱动轮组件、支撑组件、承载板之间都可以通过标准紧固件快速拆分,方便后期维护更换易损部件,不需要对整体结构进行完全拆解。板面的安装孔位除了网格状的通用孔之外,在对应驱动轮、电气组件的安装位置还预留了定位孔,装配时可以通过定位销快速确定部件安装位置,降低装配过程中的对位误差,保证左右两个驱动轮的同轴度误差控制在合理区间,避免运动过程中出现走偏的问题。从实际应用的角度出发,这种结构的轮式底盘不需要复杂的悬挂结构,整体结构简单可靠,故障率低,非常适合作为各类室内移动机器人的基础本体,开发者只需要根据自身需求搭载对应的功能模块,就可以快速完成专用移动机器人的搭建,不需要从零开始进行底盘的结构设计与验证,能够大幅缩短产品的开发周期。
