五自由度多关节机械臂结构设计方案

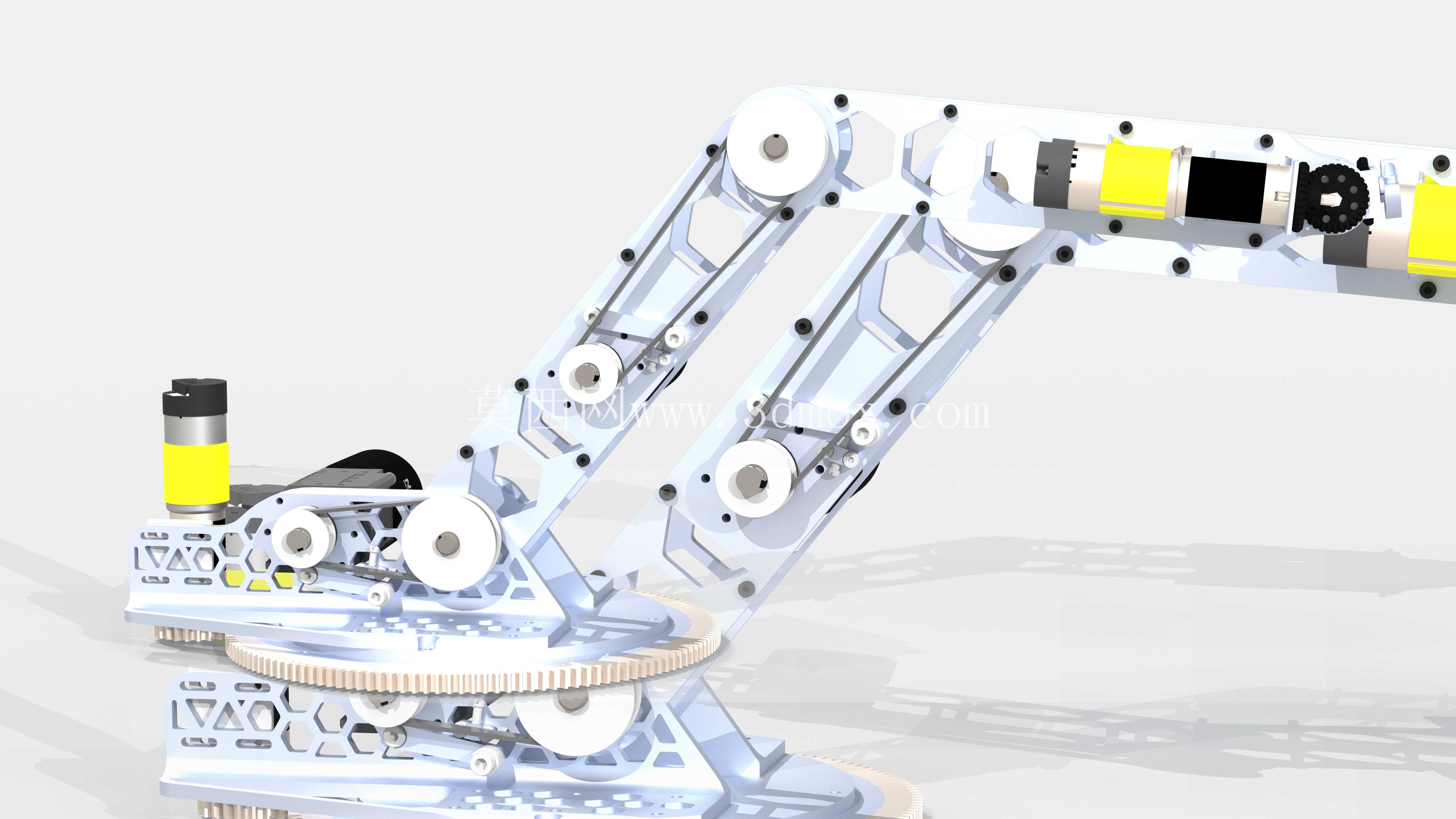

　　这款五自由度关节式机械臂的结构设计，核心面向轻载作业场景的自动化需求，可覆盖教学实训、小型工件分拣、实验室样本转运、轻量装配工位的作业需求，在桌面级自动化工作站、创客教育实训平台、小型产线上下料环节都能适配。从关节驱动配置来看，肩、肘两个大负载关节选用大扭矩NEO电机作为动力源，匹配对应减速结构输出足够的持重能力，腕部差动关节与底座回转转盘则采用有刷直流电机驱动，兼顾控制精度与成本控制，底座回转环节选用现成成品旋转轴承作为回转支承，大幅降低了非标零件的加工复杂度与装配调试难度，也能保证回转环节的径向与轴向承载稳定性。

　　设计过程中优先考虑了零件的可获得性与装配工艺性，大量结构件采用板材镂空减重设计，在保证臂身结构刚度的前提下，尽可能降低运动部件的自重，减少关节驱动的负载冗余，臂杆上的镂空结构同时兼顾了走线空间预留，驱动线缆可沿臂身内部空腔布设，避免运动过程中线缆外露剐蹭、拉扯的问题。从运动边界来看，底座回转关节可实现整周360度旋转，肩关节可实现前后方向大角度俯仰，肘关节配合肩关节可实现臂身的大范围伸缩抬升，腕部差动结构可实现两个维度的姿态调整，五个自由度的组合可覆盖半径800mm以内的球形作业空间，末端可适配夹爪、吸盘、小型工具头等不同执行器，满足不同作业场景的快换需求。

　　安装层面，底座预留了标准的安装孔位，可直接固定在铝型材工作台、钢制机架或者移动小车上，安装面的平面度要求不高，普通机加工面即可满足装配精度要求，不需要额外做高精度的安装基础调校。关节处的连接结构均采用模块化设计，每个关节的驱动组件、传动组件、支撑轴承都可单独拆解更换，日常维护时不需要整体拆解臂身，降低了后期运维的难度。臂身的所有传动轮系都做了张紧结构预留，装配时可根据传动带的实际松紧度调整张紧量，长期使用出现传动松弛时也可快速调整补偿，保证传动精度不会出现明显衰减。

　　在结构刚度校核层面，臂身完全伸展到最大作业半径时，末端可承载1kg以内的负载，不会出现明显的结构形变，满足轻载作业场景的精度要求，关节处的轴承选型都预留了足够的安全系数，在额定负载下长期运行不会出现过早的磨损失效。设计时也充分考虑了运动干涉问题，所有关节的运动极限位置都做了机械限位预留，可搭配限位开关实现软、硬双重限位保护，避免运动超程造成的结构损坏或者设备碰撞。这款机械臂的结构没有采用复杂的一体化铸造件，大部分结构件都可通过板材切割、简单机加工完成制作，适合小批量试制或者个人DIY制作，同时传动结构的设计兼顾了运动精度，也可用于自动化专业的教学演示，让学习者直观理解多关节机器人的运动原理、传动结构组成与装配调试逻辑。在实际应用中，搭配对应的运动控制板卡与驱动电路，可实现点位运动、连续轨迹运动，完成预设路径的搬运、绘图、分拣等作业，腕部的差动结构相比传统的串联腕关节，结构更紧凑，相同腕部尺寸下可输出更大的扭矩，也能减少腕部的运动死区，提升末端姿态调整的灵活性。
