三自由度水平关节机械臂结构设计

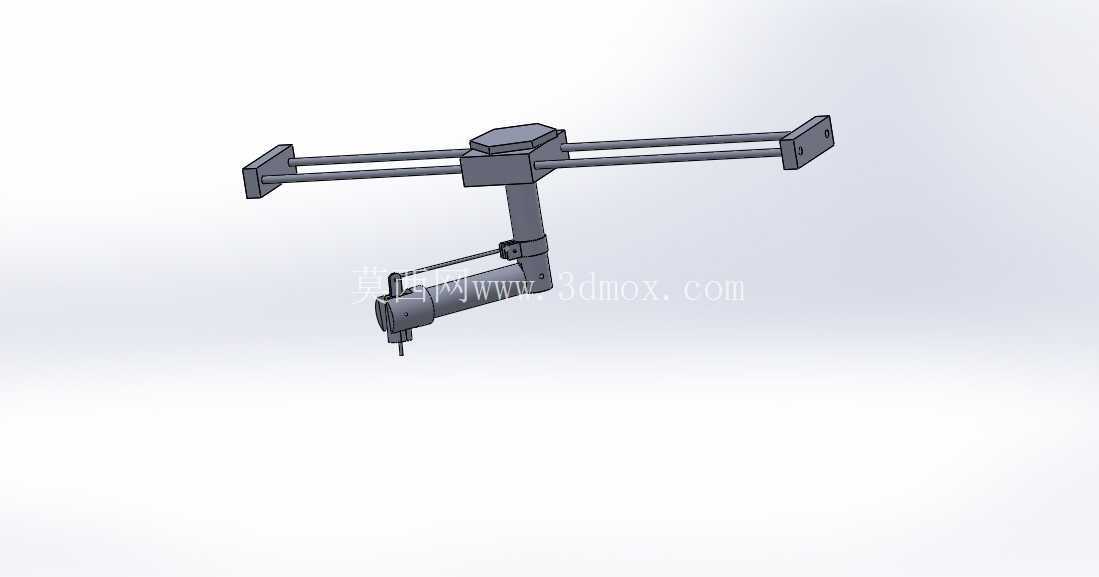

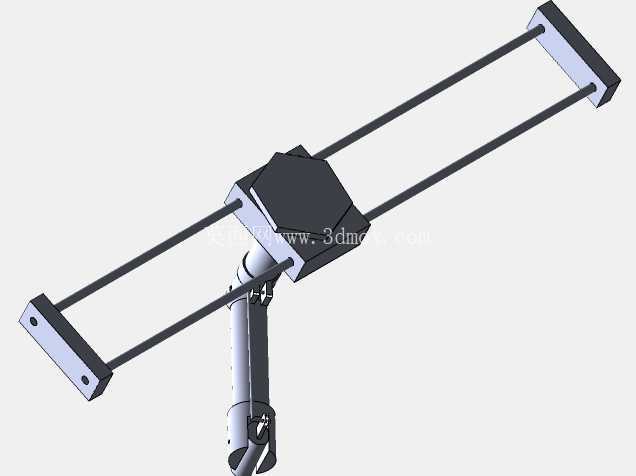

　　这款三自由度水平关节机械臂的结构设计，核心面向小负载平面作业场景的机构落地需求，整体采用串联关节布局，将两个旋转自由度布置在水平回转平面，搭配一个垂直方向的直线进给自由度，可覆盖平面范围内的点位搬运、轨迹执行类作业需求，常见于桌面级精密装配、轻量物料分拣、实验室样本转运这类对作业半径有要求但负载不大的工况。从结构布局来看，大臂与小臂均采用平行双杆的型材式结构设计，这种设计并非单纯为了减重，双杆布局可以在不增加单杆截面尺寸的前提下，大幅提升臂杆在垂直作业平面的抗扭刚度，避免单悬臂结构在末端带载时出现的低头形变，同时平行杆的导向作用可以抵消关节回转时的侧向弯矩，让关节处的轴承只承受纯径向与轴向载荷，延长回转支承的使用寿命。关节驱动模块集成在大小臂的连接基座处，将驱动部件的重量尽量向回转中心靠近，以此降低臂杆伸展时的转动惯量，提升运动响应速度，减少启停阶段的机构抖动，这对于需要频繁做点位往复运动的作业场景来说，能有效缩短单工位的作业节拍。末端执行器的安装接口采用标准的圆柱面配合加端面定位的设计，可适配夹爪、吸盘、点胶头、探针等多种不同的作业末端，接口处预留了走线槽位，可将末端执行器的气路、电路管线沿着臂杆内部的空腔排布，避免管线外露在运动过程中与周边设备发生剐蹭，也能减少长期往复弯折带来的管线老化问题。

　　安装基准面设置在大臂的回转基座两端，采用平面加定位销孔的连接形式，可直接固定在设备台面、线性滑台或者龙门架的移动横梁上，安装边界的设计充分考虑了桌面级设备的安装空间，基座的横向安装孔距适配常规工业铝型材的槽口间距，不需要额外制作过渡连接板就能完成快速装调。从运动边界来看，大臂的回转角度覆盖正负120度范围，小臂的回转角度覆盖正负150度范围，垂直进给轴的行程可根据实际作业需求更换不同长度的导向杆，在标准配置下作业半径可覆盖基座前方600毫米的扇形区域，重复定位精度可满足大部分轻量作业的精度要求。

　　设计过程中对每个关节的受力做了针对性的优化，大臂关节处采用一对角接触轴承背对背安装，可同时承受径向力和两个方向的轴向力，抵消臂杆伸展时产生的倾覆力矩；小臂关节处采用深沟球轴承搭配推力轴承的组合，分别承担径向载荷和末端负载带来的轴向压力，避免轴承在偏载情况下出现过早磨损。臂杆的材质选型上优先考虑了刚性与重量的平衡，主体结构采用铝合金型材加工，在应力集中的关节连接位置做了局部加厚处理，既保证了整体结构的轻量化，让驱动单元不需要过大的输出扭矩就能驱动臂杆快速运动，又能保证在额定负载下的结构形变控制在允许范围内，不会因为形变过大影响末端的定位精度。

　　垂直进给轴的导向采用直线轴承搭配光杆的结构，传动形式可根据成本与精度需求选择同步带传动或者丝杠传动，这种模块化的设计思路可以让同一款臂架结构适配不同的性能需求，面向低成本场景时可选用步进电机加同步带的配置，面向高精度场景时可更换伺服电机加滚珠丝杠的配置，不需要对主体臂架结构做修改就能完成配置升级。在实际应用中，这类水平关节机械臂相比多关节垂直串联机械臂，在平面作业场景下的运动速度更快，结构更简单，维护成本更低，非常适合集成到小型自动化设备中，完成电子元器件插件、小零件分拣、实验室样本移液、轻型产品涂胶等重复性高、负载不大的作业任务，其结构的开放性也方便从业者根据自身的作业需求对臂长、末端接口、驱动配置做针对性的调整，不需要从零开始搭建臂架结构，可大幅缩短非标设备的开发周期。
