龙门式三轴直角坐标机械臂结构设计

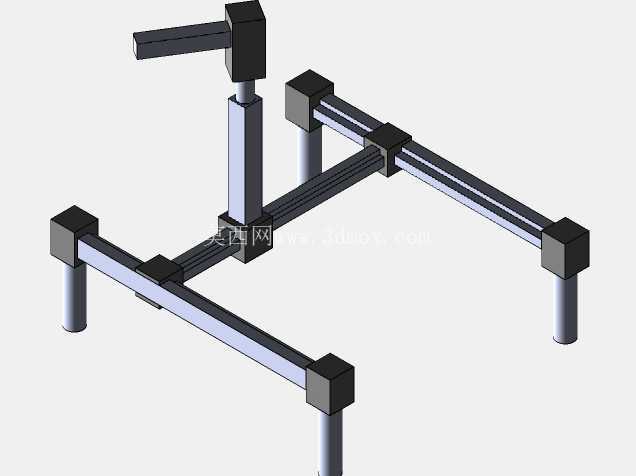

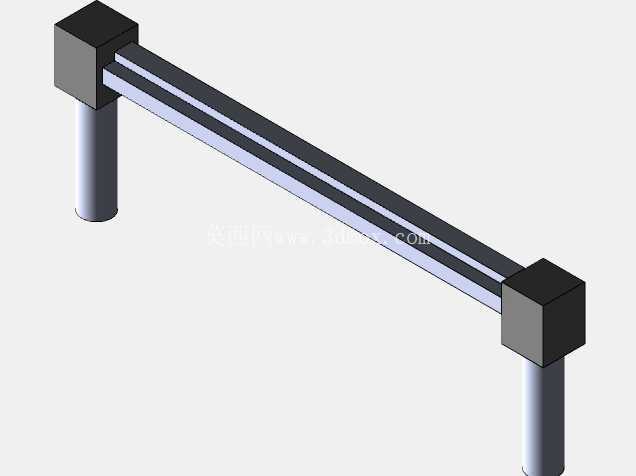

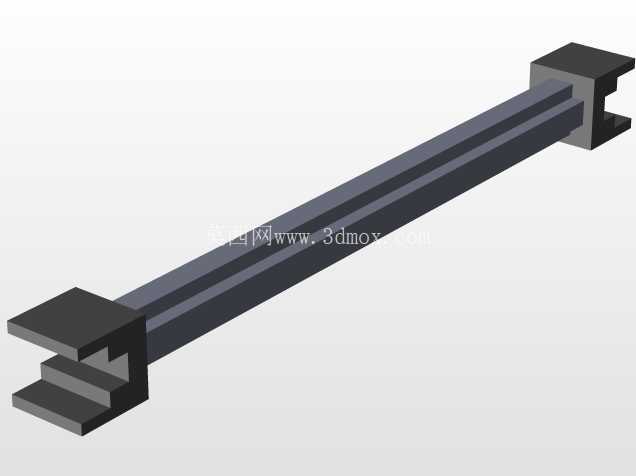

　　这款三轴直角坐标机械臂采用龙门式跨架布局，主体依托两组平行布置的X向线性导轨搭建水平运动基础，导轨两端通过方形支撑立柱与安装基准面连接，形成稳定的门型承载框架，单根X向导轨的有效行程可根据产线工位间距灵活调整，安装时需保证两根平行导轨的直线度公差控制在0.02mm/m以内，两导轨平行度误差不超过0.05mm，避免运动过程中出现卡滞、负载偏移的问题。横跨在X向导轨上的Y向运动滑台通过方形连接滑块与两侧导轨配合，滑块内部集成的导向副可承受垂直方向与横向的倾覆力矩，适配常规工位间的横向转运作业需求，Y向模组的安装基准面与X向导轨平面需保持严格垂直，垂直度公差不超过0.03mm/m，保证末端执行器的运动平面精度。

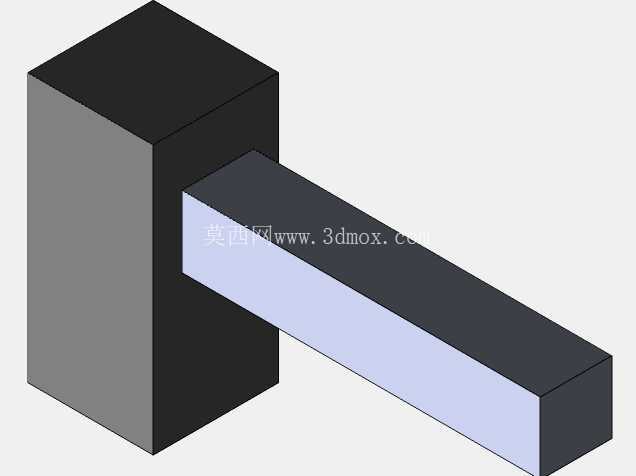

　　垂直布置的Z向运动轴安装在Y向滑台的中心安装位，通过方形连接座与Y向滑台刚性固定，Z向轴可沿垂直方向完成升降动作，末端预留标准执行器安装接口，可搭配夹爪、吸盘、焊枪、点胶头等不同作业末端，覆盖多类工业场景的作业需求。从实际应用场景来看，这类结构的机械臂常被布置在自动化产线的上下料工位，完成机床加工件的取放、流水线工件的转序搬运、小型零部件的点胶与焊接作业，也可适配检测工位完成工件的多位置移位检测，相比多关节工业机器人，直角坐标结构的运动轨迹更易编程控制，定位精度稳定性更强，维护成本更低，适合行程固定、作业路径为直线正交的重复性作业场景。设计过程中，各轴的运动副均采用方形滑块与圆柱导轨配合的结构形式，支撑立柱与导轨、滑台的连接部位均设计有刚性加强的方形连接块，避免高速运动时连接部位出现形变影响定位精度，各轴的驱动安装位预留于滑块侧方，可根据负载需求适配丝杆传动、同步带传动或是齿轮齿条传动方案，负载较轻、节拍要求高的场景可选用同步带传动实现高速移动，负载较大、定位精度要求高的场景可选用滚珠丝杆传动保证重复定位精度，长行程重载场景则可适配齿轮齿条传动满足大跨度运动需求。

　　安装边界方面，整套设备的底部支撑立柱需固定在平整的安装基准面上，安装面的平面度公差需控制在0.1mm/㎡以内，立柱底部可配置调节脚杯完成水平度微调，设备运行区域需预留不小于各轴最大行程1.2倍的安全操作空间，避免运动过程中与周边设备、人员发生干涉，Z向轴的下极限位置需根据末端执行器的作业高度调整，保证末端作业时不会碰撞到下方的工装台或是工件定位夹具。结构设计上充分考虑了日常维护的便利性，各导轨副的润滑注油口均布置在滑块的易操作侧，日常保养时无需拆解外部护罩即可完成润滑作业，各轴的行程限位块安装在导轨两端的预设安装位，可根据实际作业行程灵活调整限位位置，同时预留光电开关与机械硬限位的双重安装空间，保证设备运行的安全性。

　　这类直角坐标机械臂的运动逻辑为X、Y轴完成水平面内的点位定位，Z轴完成垂直方向的进给动作，三个轴的运动相互独立，控制系统可通过点位控制实现不同工位间的快速移位，也可通过插补运动实现平面内的直线、矩形轨迹作业，适配涂胶、裁切等需要连续轨迹运动的作业需求。相比悬臂式的直角坐标机械臂，龙门式双X轴支撑的结构整体刚性更强，可承受更大的末端负载，运动过程中的振动更小，适合跨度较大、负载重量较高的作业场景，在3C电子零部件装配、五金小件加工上下料、包装线工件分拣等场景中都有广泛的应用。
