开放式管架结构四轮越野漫游载具设计

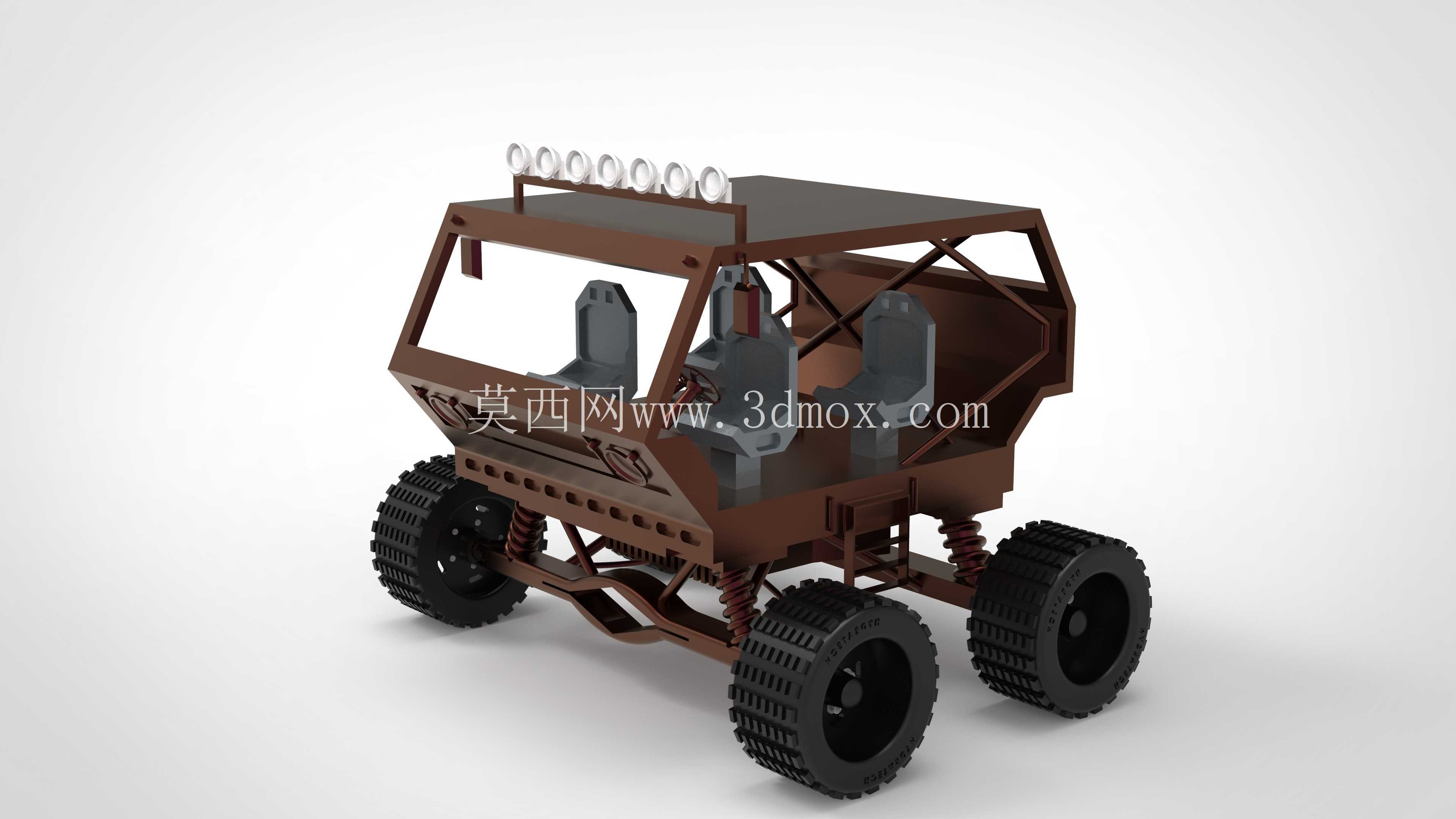

　　这款四轮越野漫游载具的设计，核心瞄准非铺装路面的短途通勤、野外作业搭载、户外勘探通行场景，区别于传统硬壳承载式车身的乘用车辆，整体采用外露管架式的车身结构，从三维建模的结构逻辑来看，管架主体采用矩形截面型材拼接成型，框架节点处做了贴合型材截面的焊接坡口预留，建模阶段就提前规避了后续结构件生产时的焊缝干涉问题，所有管架的弯折半径都统一匹配常规弯管设备的加工参数，不需要定制特殊弯折工装就能完成骨架加工。

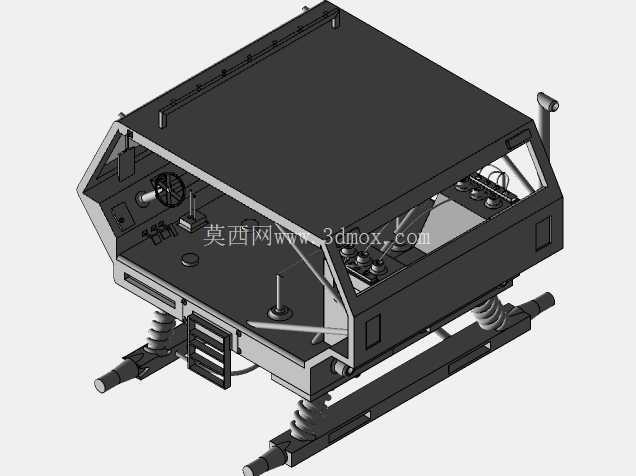

　　底盘部分的设计优先考虑越野工况下的轮跳行程，四个车轮均匹配了长行程螺旋弹簧独立悬架结构，建模时对悬架上下摆臂的运动行程做了动态干涉校验，保证车轮在最大上跳、最大下跳极限位置时，轮胎不会与轮眉位置的管架、车身覆盖件发生剐蹭，弹簧的安装座位置预留了足够的调整空间，后续可以根据实际载重量匹配不同刚度的弹簧，不需要重新修改底盘主体的安装孔位。车身座舱部分采用开放式无车门设计，座舱内部预留了三个独立座椅的安装位置，座椅安装点直接与底部底盘的横向承托管梁连接，不需要额外增加座椅固定支架，减少整体装配的零件数量。座舱前部的挡风区域预留了透明护板的安装卡槽，卡槽结构与管架横梁一体设计，不需要额外粘接固定件，装配时直接将护板卡入卡槽后用压条锁紧即可。

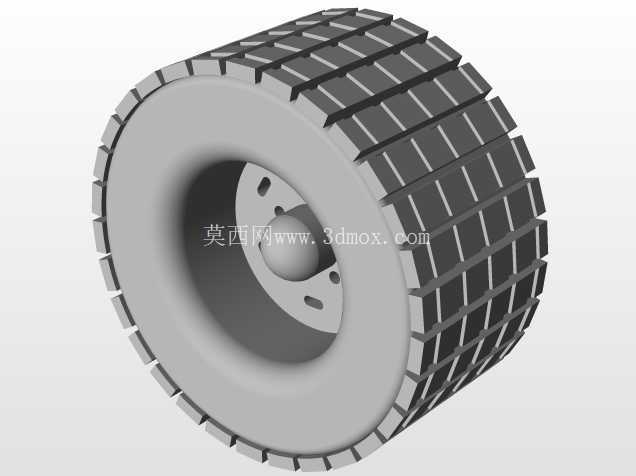

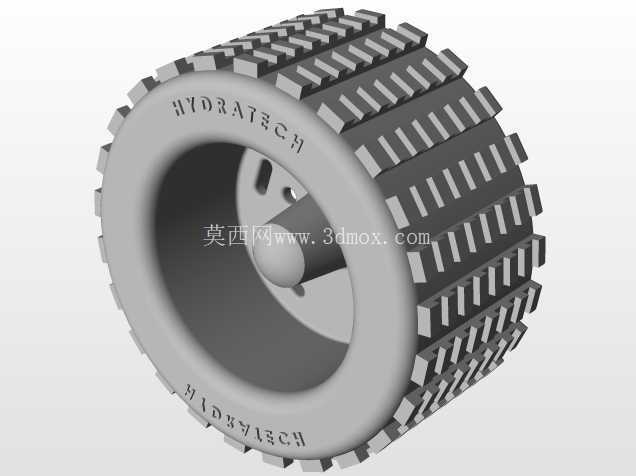

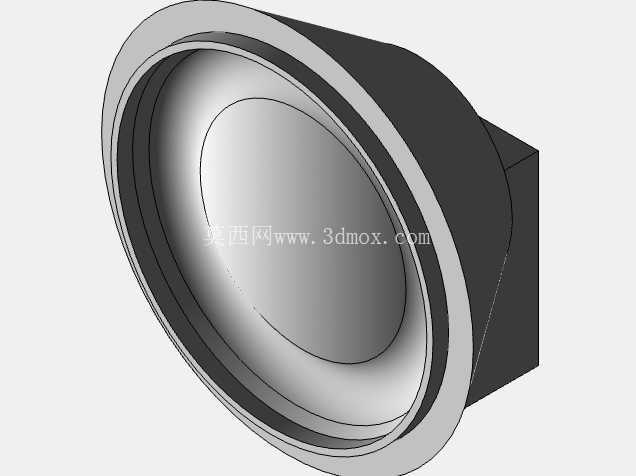

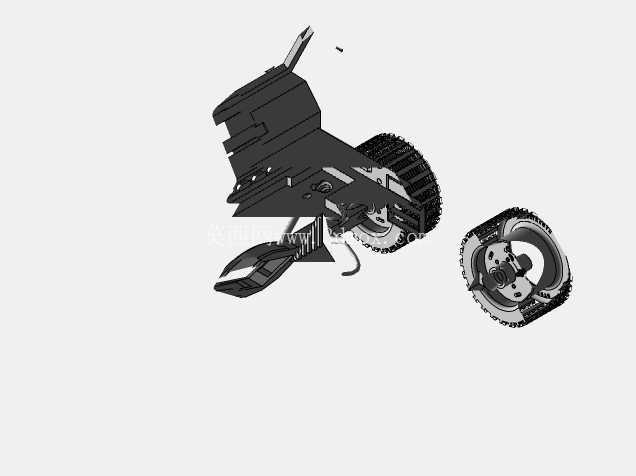

　　车顶部分采用平板式承载结构，除了预留顶部一排辅助照明灯具的安装孔位之外，平板下方与管架的连接位置做了网格状加强筋结构，保证车顶可以临时搭载一定重量的野外作业装备，不会出现局部变形。车轮部分采用大颗粒深花纹的越野轮胎搭配宽幅轮辋，轮胎的外径尺寸经过通过性校核，保证载具在面对碎石路面、浅滩、缓坡等复杂地形时，有足够的接地面积和越障高度，轮边的传动结构安装位预留了足够的离地间隙，避免越野过程中地面凸起的石块磕碰传动部件。车身前部的管架位置预留了绞盘安装位，安装点直接与底盘前部的防撞纵梁连接，不需要额外加装绞盘固定支架。

　　从安装边界来看，整车的宽度控制在常规非道路载具的通行尺寸范围内，能够满足林间小路、山地便道的通行要求，轴距参数匹配四轮转向的预留空间，后续如果需要升级转向结构，不需要改动底盘的主体框架。车身覆盖件仅在管架外侧的关键受力位置做了局部防护板设计，防护板采用快拆结构，用螺栓直接固定在管架预设的安装螺母座上，野外作业时如果防护板出现磕碰变形，可以快速拆卸更换，不需要对主体管架进行切割修复。建模过程中对所有的连接螺栓都做了标准件匹配，全部采用通用规格的紧固件，避免后续装配时出现特殊规格零件采购困难的问题。座舱内部的操作区域预留了操控台的安装空间，操控台的安装支架与前部管架横梁集成设计，线束可以顺着管架的内部空腔走线，避免线束外露被树枝剐蹭破损。整车的重心经过布局优化，电池、传动部件等重量较大的总成全部布置在底盘下部的居中位置，降低整车重心高度，减少越野侧翻的风险，悬架的硬点设置经过多轮调整，保证车辆在侧向倾斜较大角度时，车轮依然能够保持足够的接地面积，提升抓地性能。
