汽车电动后视镜折叠传动蜗轮结构

日常维修汽车电动后视镜时，经常会遇到折叠机构卡滞、打滑的故障，拆解后多数问题出在折叠传动的核心塑料蜗轮上——也就是这类适配4s规格后视镜的折叠齿轮。这类零件属于后视镜总成里的易损消耗件，长期露天使用受温度变化、灰尘侵入、润滑脂老化影响，齿面磨损后就会出现折叠异响、到位后打滑、甚至完全无法动作的问题，单独更换齿轮比更换整个后视镜总成的成本低很多，也更符合维修的经济性要求。

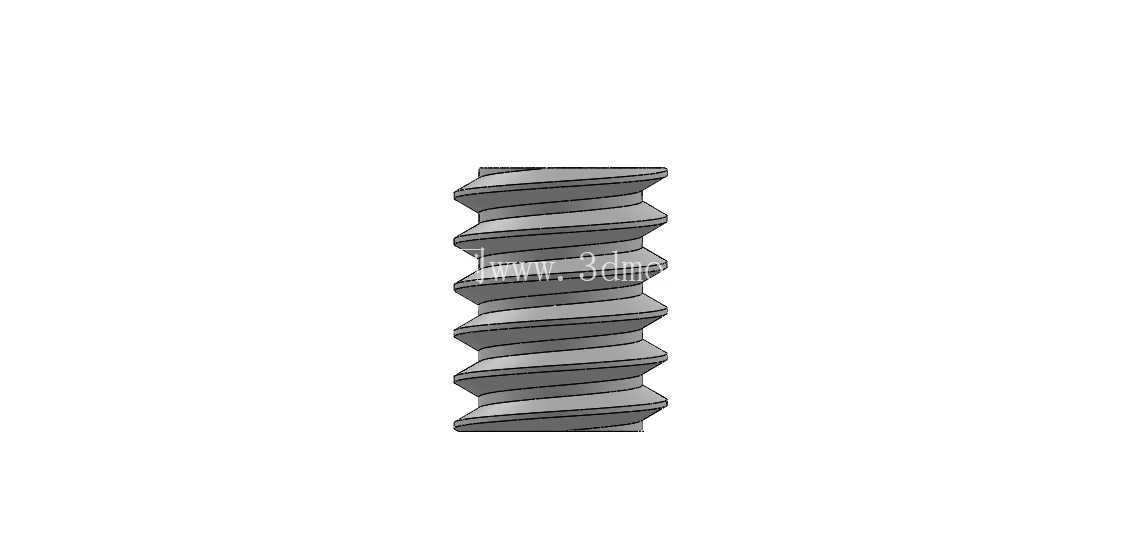

从结构设计来看，这个零件采用的是多头蜗杆适配的蜗轮齿形，齿部做了等距螺旋排布，和常规直齿圆柱齿轮不同，螺旋齿的啮合重合度更高，传动过程更平稳，能降低折叠动作的噪音，毕竟后视镜安装在车门位置，离驾乘人员的耳部距离近，传动噪音直接影响用车体验。齿面的导程角是匹配后视镜内置的直流减速电机输出端蜗杆参数设计的，传动比刚好满足折叠动作的转速要求，电机输出高转速低扭矩的动力，经过这组蜗杆蜗轮减速后，输出轴端的扭矩足够克服后视镜转动的阻尼，同时把转动速度控制在合适范围，不会出现折叠过快的冲击问题。

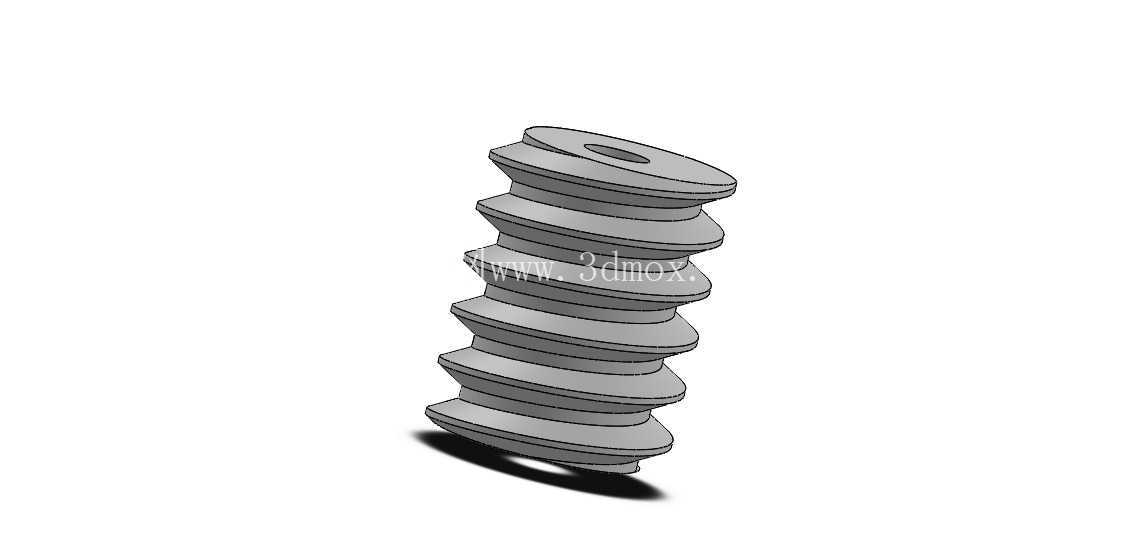

零件中心的通孔是安装定位孔，孔径和后视镜折叠转轴的安装轴径做间隙配合，孔壁的公差控制在IT8级，既保证安装时能顺利套入转轴，又不会因为间隙过大出现转动偏心，避免齿面偏磨。零件上端的平面是轴向定位面，安装时和转轴的轴肩贴合，限制齿轮的轴向窜动，防止啮合过程中齿轮轴向移位导致脱齿。齿部的外径尺寸是严格按照后视镜内部的安装腔体边界设计的，转动时齿顶和腔体内壁的间隙控制在1mm左右，既不会因为间隙过小出现运转刮蹭，也不会因为间隙过大浪费腔体内部的安装空间，毕竟后视镜内部还要布置镜片调节电机、加热线束、转向灯模块等零件，空间利用率要求很高。

齿部的轮廓做了球面修型处理，这是因为后视镜折叠的转动轴线并不是完全垂直于安装面，存在微小的倾角，常规圆柱蜗轮在这种带倾角的传动场景下会出现齿面接触应力集中的问题，球面修型后齿面的接触区域会始终保持在齿高中部，即使安装时存在微小的角度误差，也能保证齿面均匀啮合，不会出现局部应力过大导致的断齿问题。零件的材质一般选用POM加玻纤增强，耐磨性能好，自润滑特性优异，即使长期不补充润滑脂也能保持稳定的传动性能，同时材料的吸水率低，在南方梅雨季节或者北方冬季融雪盐侵蚀的环境下，不会因为吸水膨胀导致尺寸变化卡滞。

建模过程中，首先要确定螺旋齿的导程、头数、压力角等核心参数，先绘制齿部的螺旋扫描路径，再通过扫描切除生成单个齿形，之后阵列得到全部轮齿，最后对齿顶和齿根做圆角处理，避免应力集中。中心孔的位置要和齿部的分度圆严格同轴，同轴度公差控制在0.05mm以内，保证转动时的齿侧间隙均匀。上端的安装平面要和中心孔的轴线保持垂直，垂直度公差控制在0.03mm，防止安装后齿轮倾斜。这类零件的3D数据可以直接用于3D打印制作替换件，也可以用于开模注塑生产，建模时要注意拔模角度的设置，齿面的拔模角度控制在0.5度，既方便注塑脱模，又不会影响齿形的啮合精度。

在实际维修替换时，只需要拆解后视镜的外壳，取出失效的旧齿轮，将新齿轮安装到位后补充少量低温润滑脂，再复位装配即可，不需要调整其他传动部件，因为齿形参数完全和原厂件匹配，安装后就能恢复正常的折叠功能。这类齿轮的设计还要考虑耐温性能，要能在-40℃到85℃的环境温度下正常工作，北方冬季低温环境下材料不会脆断，南方夏季暴晒后材料不会软化变形，保证全气候条件下的使用可靠性。
