带防滑胎面的直流电机驱动行走轮结构

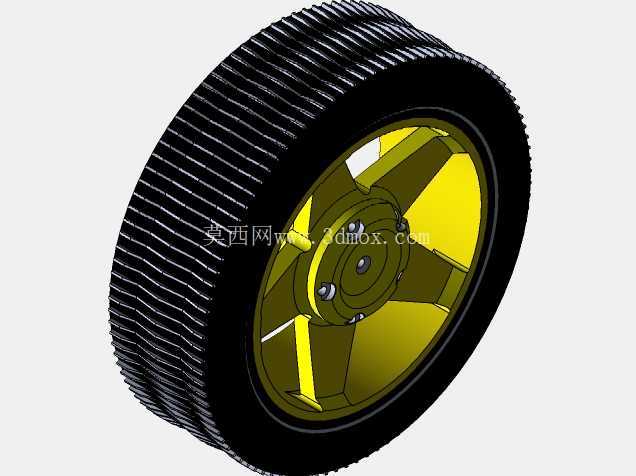

　　这类驱动轮主要适配小型直流减速电机的输出轴安装，常见于小型巡检AGV、教育类移动机器人、智能小车底盘、小型输送线接驳机构等场景，作为行走执行部件承担整机的移动承载与动力传递作用。从结构设计来看，轮体分为外层胎面与内层轮毂两个核心部分，外层胎面采用多道平行环向齿纹结构，齿纹沿轮体周向均匀排布，齿槽深度与齿距经过匹配设计，既可以在平整的环氧地坪、木质桌面、PVC地面上提供足够的静摩擦力，避免行走过程中出现打滑丢步的问题，也能在轻微不平整的地面上通过齿纹的形变补偿地面落差，保证轮体与地面的接触面积稳定。

　　轮毂部分采用辐条式支撑结构，五根径向辐条均匀分布在轮圈与中心安装座之间，在保证整体结构强度的前提下尽可能降低轮体自身重量，减少直流电机启动时的转动惯量负载，提升电机的响应速度与控制精度。中心安装座设计有与电机输出轴匹配的轴孔，同时预留了紧定螺钉安装位，安装时可以通过紧定螺钉将轮体与电机轴锁死，避免正反转切换时轮体与轴之间出现相对滑动，保证动力传递的可靠性。安装座周边的辐条根部做了圆弧过渡处理，避免应力集中导致的辐条断裂问题，提升轮体的抗冲击能力，能够承受移动设备启停、轻微碰撞时的瞬时载荷。

　　从安装边界来看，轮体的宽度与直径匹配常用的37mm、520系列直流减速电机的安装尺寸，轮体的轴向定位面与电机安装法兰之间预留有足够的间隙，不会出现轮体转动时摩擦电机端盖的问题。胎面与轮毂之间采用过盈配合加粘接的固定方式，避免大扭矩输出时胎面与轮毂之间出现相对转动，保证动力可以稳定传递到地面。在实际选型应用中，这类轮体的承载能力匹配小型移动设备的整机重量，单轮额定承载可以覆盖1-5kg的载荷范围，满足多数小型智能移动设备的使用需求。

　　轮体的转动同心度经过设计优化，安装后转动过程中的径向跳动量控制在较小范围内，能够减少移动过程中的整机震动，提升设备行走的平稳性，对于搭载有传感器的巡检类小车来说，稳定的行走结构可以有效降低传感器的震动干扰，提升数据采集的准确性。胎面的橡胶材质选用耐磨配方，长时间在平整地面行走不会出现过度磨损，延长轮体的使用寿命，同时橡胶材质本身具备一定的减震效果，可以过滤地面微小凸起带来的震动反馈。轮毂的辐条结构同时预留了一定的改装空间，使用者可以根据实际需求在辐条间隙位置加装码盘、磁钢等测速元件，配合电机的闭环控制实现精准的行走速度与里程计量，不需要额外设计安装支架，简化整体底盘的结构设计。在三维建模过程中，这类轮体的建模需要重点关注胎面齿纹的阵列参数、轮毂辐条的角度分布、中心轴孔的配合公差，以及紧定螺钉孔的位置精度，保证加工或3D打印制作后的轮体可以顺利与电机轴装配，同时转动过程中不会出现偏摆问题。胎面的齿纹建模需要保证每个齿的尺寸一致性，避免因齿形不均导致的轮体动平衡问题，影响行走稳定性。
